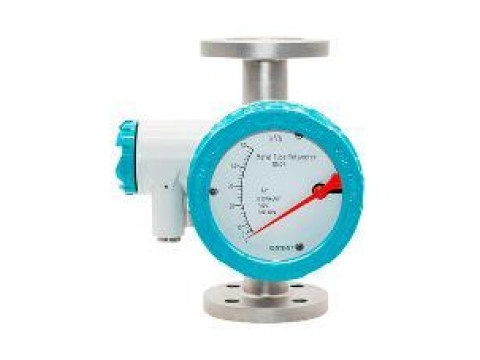

Ротаметры с металлической трубкой QTLZZ
| Номер в ГРСИ РФ: | 96973-25 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | "Q&T Instrument Co., Ltd", КНР |
Ротаметры с металлической трубкой QTLZZ (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96973-25 | ||||||||||||
| Действует | по 26.11.2030 | ||||||||||||
| Наименование | Ротаметры с металлической трубкой | ||||||||||||
| Модель | QTLZZ | ||||||||||||
| Приказы |
№2577 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2c5c680c-f195-aef6-a5ae-6e1b3071b911 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Q&T INSTRUMENT CO. LTD, КИТАЙ, No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1224-208-2025 Государственная система обеспечения единства измерений Ротаметры с металлической трубкой QTLZZ Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96973-25: Описание типа
2025-96973-25.pdf
|
Скачать | 141.6 КБ | |
|
96973-25: Методика поверки
РТ-МП-1224-208-2025
2025-mp96973-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Ротаметры с металлической трубкой QTLZZ (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов.
Описание
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.
Положение поплавка передается на индикатор магнитным или индукционным способом. Показание расхода отображается при помощи механического отсчетное устройство стрелочного типа.
Ротаметры выпускаются с фланцевым, резьбовым или clamp присоединением к трубопроводу.
Ротаметры могут быть оснащены выходами: токовым (от 4 до 20 мА), HART.
Общий вид ротаметров представлен на рисунке 1. Ротаметры могут выпускаться в корпусе из нержавеющей стали. Серийный номер ротаметров наносится в цифровом формате на самоклеящуюся этикетку, которая закрепляется на корпусе, а также на индикаторную панель методом печати, как показано на рисунке 2. Пломбировка от несанкционированного доступа обеспечивается нанесением защитной наклейки на крышку отсчетного устройства и корпуса. Нанесение знака поверки на средство измерений не предусмотрено.

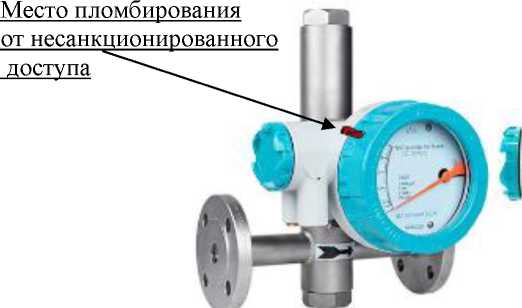

Рисунок 1 - Общий вид ротаметров и схема пломбировки
Место нанесения знака утверждения типа
Variable Area Flow Meter , Model:QTLZZ-15 j
I Triclamp:DIN 32676 /
Serial No: J.
Body Material: SS316L * Accuracy: 2.5% \ [PS I Heat No.:160310Sl\lwl ft вВШТШТ

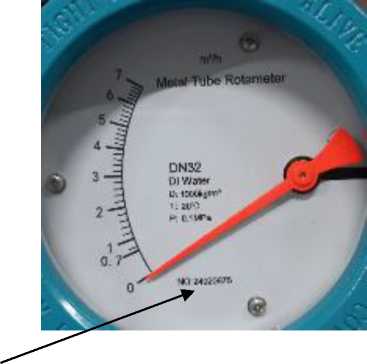

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости1), м3 /ч |
от 0,016 до 300,0 |
|
Диапазон измерений объемного расхода газа2), м3 /ч |
от 0,3 до 3000,0 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений объемного расхода жидкости и газа, % |
±2,5; ±1,53) |
|
Пределы основной допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % |
±1 |
|
Динамический диапазон |
1:10 |
|
Пределы дополнительной допускаемой приведенной к максимальному значению тока погрешности преобразования расхода в значение выходного унифицированного аналогового сигнала постоянного тока при отклонении температуры |
±1 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости1), м3 /ч |
от 0,016 до 300,0 |
|
Диапазон измерений объемного расхода газа2), м3 /ч |
от 0,3 до 3000,0 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений объемного расхода жидкости и газа, % |
±2,5; ±1,53) |
|
окружающей среды от 20 °С на каждые 10 °С, % | |
|
Примечания 1) Диапазон объёмных расходов жидкости указан для воды при температуре 20 °С. 2) Диапазон объёмных расходов газа указан для воздуха при температуре 20 °С и давлении 101,3 кПа. 3) При специальной калибровке | |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 15 до 150 |
|
Выходной токовый сигнал, мА |
от 4 до 20 |
|
Максимальное давление измеряемой среды, МПа |
1,6 |
|
Температура измеряемой среды, °С |
от -20 до +300 |
|
Степень защиты IP |
IP65 / IP67 |
|
Условия эксплуатации: - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 25 °С, %, не более |
от -20 до +100 от 84 до 106,7 95 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 19,2 до 22,8 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
на титульный лист паспорта и руководства по эксплуатации ротаметра типографским способом на ротаметр при помощи самоклеящейся этикетки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ротаметр с металлической трубкой |
QTLZZ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в п. 2.2 «Принцип работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Техническая документация «Q&T INSTRUMENT CO. LTD», Китай
