Анализаторы точки росы CI
| Номер в ГРСИ РФ: | 96974-25 |
|---|---|
| Производитель / заявитель: | Chengdu Chang Ai Electronic Technology Co., Ltd., КИТАЙ |
Анализаторы точки росы CI (далее - анализаторы) предназначены для измерений температуры точки росы в различных газах и газовых смесях.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96974-25 | ||||||||||||||||||||||||||||||
| Действует | по 26.11.2030 | ||||||||||||||||||||||||||||||
| Наименование | Анализаторы точки росы | ||||||||||||||||||||||||||||||
| Модель | CI | ||||||||||||||||||||||||||||||
| Модификации |
CI-RU30 CI-RU31 CI-RU36 CI-RUN25 CI-RU35-2 CI-TM CI-AM CI-BM CI-DM |
||||||||||||||||||||||||||||||
| Приказы |
№2578 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 37e81793-64f5-db71-e447-4efdb1b9b0bf | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Chengdu Chang Ai Electronic Technology Co., Ltd., КИТАЙ, Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Поверка
| Методика поверки / информация о поверке |
МП-875-2025 Государственная система обеспечения единства измерений. Анализаторы точки росы CI. Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96974-25: Описание типа
2025-96974-25.pdf
|
Скачать | 474.3 КБ | |
|
96974-25: Методика поверки
МП-875-2025
2025-mp96974-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Анализаторы точки росы CI (далее - анализаторы) предназначены для измерений температуры точки росы в различных газах и газовых смесях.
Описание
Принцип действия анализаторов при определении температуры точки росы сорбционноёмкостной, основанный на поглощении содержащейся в газе влаги преобразователем, выполненным по тонкопленочной технологии из пористого оксида алюминия, покрытого сверху золотой пленкой.
Анализаторы модификаций CI-TM, CI-AM и CI-BM, представляют собой металлические датчики со встроенной электронной схемой обработки сигнала. Измеренные значения относительной влажности и температуры в цифровом виде поступают от интегральной микросхемы в микроконтроллер и после цифровой обработки преобразуются в унифицированные аналоговые сигналы (от 4 до 20 мА) и/или цифровой выходной сигнал интерфейса RS-485 (протокол Modbus RTU).
Анализаторы модификаций CI-RU30, CI-RU31, CI-RU36, CI-RUN25, CI-RU35-2, CI-DM конструктивно состоят из датчиков и электронных блоков. В качестве датчиков используют анализаторы модификаций CI-TM, CI-AM и CI-BM, а электронные блоки служат для выведения измеренных значений с датчиков на дисплей.
Анализаторы отличаются техническими характеристиками (массой и габаритными размерами).
Общий вид анализаторов приведен на рисунке 1.
Анализаторы модификаций CI-TM, CI-AM, CI-BM, CI-DM имеют заводские номера, состоящие из арабских цифр, которые наносятся методом фотохимпечати на идентификационную табличку, приклеиваемую и/или прикручиваемую на корпус анализатора. Внешний вид идентификационных табличек для анализаторов модификаций CI-TM, CI-AM, CI-BM, CI-DM представлен на рисунке 2 (а, б, г).
Анализаторы модификаций CI-RU30, CI-RU31, CI-RU36, CI-RUN25, CI-RU35-2 имеют заводские номера, состоящие из арабских цифр и букв латинского алфавита, которые наносятся методом цифровой печати на идентификационную табличку, приклеиваемую на корпус электронного блока.
Внешний вид идентификационных табличек представлен на рисунке 2 (в).
Пломбирование анализатора не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на анализаторы не предусмотрено.
CI-AM
CI-TM
CI-BM
CI-RU30
CI-RU36
CI-RU31
CI-RU35-2
CI-RUN25
CI-DM

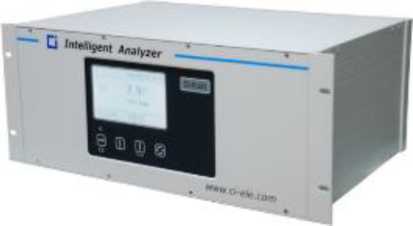

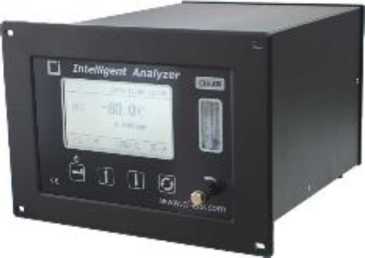

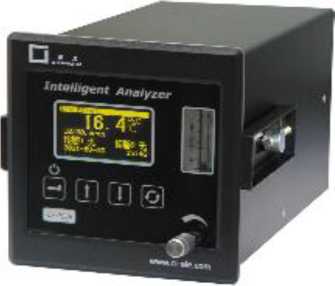

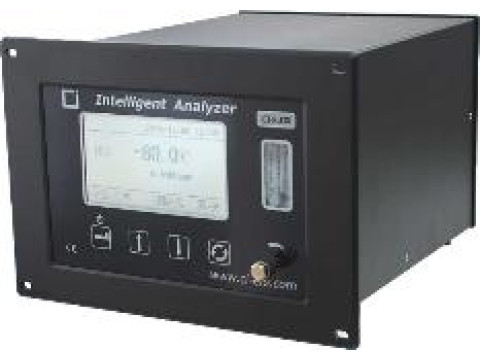

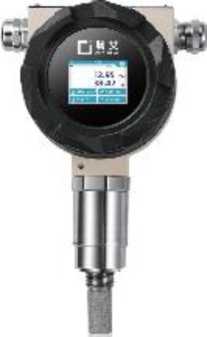

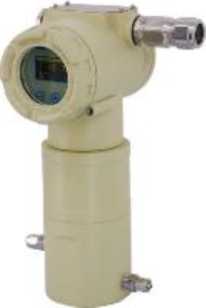

Рисунок 1 - Внешний вид анализаторов точки росы CI
Место нанесения
Анализаторы точки росы Cl Chengdu Chang Ai Electronic Technology Co., Ltd.. Китай
Адрес Building 11 .Tianke Creative Industrial
заводского номера
Модификация: CI-TM Base.No.916.Tiangong Avenue,Xinxing Street,
Заводской номер: 1205301102001 Tianfu New District,Chengdu,Sichuan Province
а)
Место нанесения
заводского номера
Анализаторы точки росы Cl
Модификация: CI-BM
Заводской номер: 1215701030001
Chengdu Chang Ai Electronic Technology Co., Ltd., Китай
б)
Chengdu Chang Ai Electronic Technology Co., Ltd., Китай Адрес: Building 11, Tianke Creative Industrial Base, No. 916, Tiangong Avenue, Xinxing Street, Tianiu New District,Chengdu, Sichuan Province
Тип: Анализаторы точки росы CI
Модификация: CI-RU35-2
Место нанесения
Заводской номер: RD08090035
заводского номера
№ заказа: Х0734439-143
в)
г)

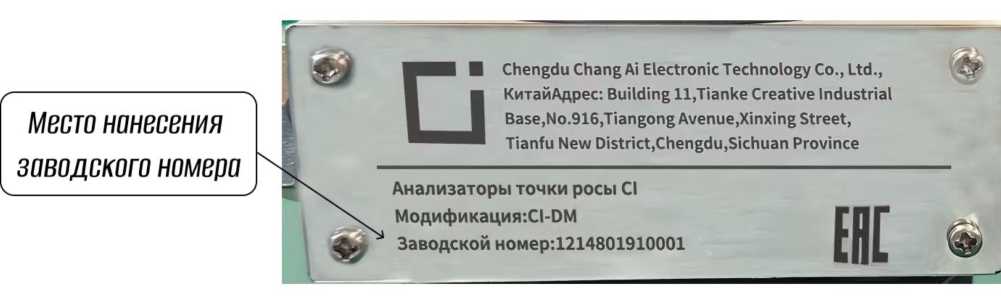

Рисунок 2 - Идентификационные таблички анализаторов точки росы CI модификаций: а) CI-TM; б) CI-AM и CI-BM; в) CI-RU30, CI-RU31, CI-RU36, CI-RUN25, CI-RU35-2;
г) CI-DM
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое используется для обеспечения функционирования анализаторов, выполнения измерений, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Анализаторы CI-TM, CI-AM, CI-BM имеют сервисное ПО, которое служит для отображения результатов измерений и просмотра версии ПО. Сервисное ПО не является метрологически значимым.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО анализаторов модификаций CI-TM, CI-AM, CI-BM
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Сервисное ПО- | |
|
Идентификационное наименование ПО |
- |
Cl-Fix Service for Customer |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.11 |
1.0.117.0 |
Таблица 2 - Идентификационные данные анализаторов модификаций CI-RU30, CI-RU31, CI-RU36, CI-RUN25, CI-RU35-2, CI-DM
|
Идентификационные данные (признаки) |
Значение | ||
|
Модификация |
CI-RU30 |
CI-RU31 |
CI-RU36 |
|
Идентификационное наименование ПО |
CI-PC31(G1)- PRO-3.02-241114-LCY |
CI-PC31(G1)-PRO-3.02-241114-LCY |
CI-PC36(N3)-PRO-6.06-221130-HYJ |
|
Номер версии (идентификационный номер) ПО, не ниже |
V3.02 |
V3.02 |
V6.06 |
|
Модификация |
CI-RUN25 |
CI-RU35-2 |
CI-DM |
|
Идентификационное наименование ПО |
GEN-25(M2)-PRO-4.01-230718-MYC |
CI-PC35-2(P2)-PRO-5.02-241128-LF |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V4.01 |
V5.02 |
Дисплей V1.05 Датчик V1.11 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики анализаторов представлены в таблицах 3-5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры точки росы, °С1) |
от - 80 до + 60 |
|
Пределы допускаемых значений абсолютной погрешности измерений температуры точки росы, °С |
±5 |
|
1) Диапазоны измерений датчиков могут быть программно ограничены в соответствии с требованиями технологического процесса. Фактический диапазон измерений указывается в паспорте анализатора и не превышает указанных в таблице значений | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры: (высотахдиаметр), мм, не более: - CI-TM |
106х28 |
|
- CI-AM |
130,2х30 |
|
- CI-BM |
132x30 |
|
- CI-RU35-2 |
250x120 |
|
- CI-DM |
219,5x80,5 |
|
(высотахширинахдлина), мм, не более: - CI-RU30 |
275x221x310 |
|
- CI-RU31 |
177x300x483 |
|
- CI-RU36 |
144x144x290 |
|
- CI-RUN25 |
300x400x400 |
|
Масса, кг, не более: - CI-TM |
0,32 |
|
- CI-AM, CI-BM |
0,42 |
|
- CI-RU30 |
4,7 |
|
- CI-RU31 |
7,3 |
|
- CI-RU36 |
2,8 |
|
- CI-RUN25 |
5,3 |
|
- CI-RU35-2 |
2,85 |
|
- CI-DM |
2,2 |
|
Параметры электрического питания: - напряжение постоянного тока, В, для модификаций: CI-AM |
12 |
|
CI-BM, CI-DM, CI-TM, CI-RU35-2 |
24 |
|
- напряжение переменного тока, В, для модификаций CI-RU30, CI-RU31, CI-RU36, CI-RUN25 |
220±20 |
|
- частота переменного тока, Гц |
50/60 |
|
Условия эксплуатации - температура окружающей среды, °С |
от 0 до +45 |
|
- относительная влажность (без конденсации), %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерения в соответствии с таблицей 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор точки росы CI 1) |
- |
1 шт. |
|
Паспорт и руководство по эксплуатации |
С1.01.ПС/РЭ |
1 экз. |
|
1) Комплект поставки формируется в соответствии с заказом | ||
Сведения о методах измерений
приведены в п. 3 «Эксплуатация анализаторов» документа С1.01.ПС/РЭ «Анализаторы точки росы CI. Паспорт и руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21.11.2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия Chengdu Chang Ai Electronic Technology Co. Ltd., Китай «Анализаторы точки росы CI».
