Токосъёмники для проведения специальных исследований ТИ-2СИ
| Номер в ГРСИ РФ: | 96981-25 |
|---|---|
| Производитель / заявитель: | ООО "Технологии защиты информации" (ООО "Тех ЗИ"), Московская область, г. Королев |
Токосъёмники для проведения специальных исследований ТИ-2СИ (далее -токосъёмники) предназначены (совместно с измерительными приемниками, анализаторами спектра и вольтметрами селективными с входным сопротивлением 50 Ом) для измерений силы переменного электрического тока в токопроводящих линиях при выполнении специальных исследований.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96981-25 | |||||||||
| Действует | по 28.11.2030 | |||||||||
| Наименование | Токосъёмники для проведения специальных исследований | |||||||||
| Модель | ТИ-2СИ | |||||||||
| Приказы |
№2591 от
28.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | ae2dfb55-9f27-4d9c-7bd5-0c0e574e44a2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Тех ЗИ», РОССИЯ, 141090, Mocковская обл., г. Kopoлёв, мкр. Юбилейный, ул. Пионерская, д. 7/1, кв. 148
Поверка
| Методика поверки / информация о поверке |
МП 340-09-24 Государственная система обеспечения единства измерений Токосъёмники для проведения специальных исследований ТИ-2СИ Методика поверки
(с 28.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96981-25: Описание типа
2025-96981-25.pdf
|
Скачать | 139.9 КБ | |
|
96981-25: Методика поверки
МП 340-09-24
2025-mp96981-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Токосъёмники для проведения специальных исследований ТИ-2СИ (далее -токосъёмники) предназначены (совместно с измерительными приемниками, анализаторами спектра и вольтметрами селективными с входным сопротивлением 50 Ом) для измерений силы переменного электрического тока в токопроводящих линиях при выполнении специальных исследований.
Описание
Принцип действия токосъёмника основан на измерении силы переменного электрического тока в проводнике с помощью токового трансформатора с размыкаемым магнитопроводом. Сигнал переменного тока преобразуется в сигнал переменного напряжения в токовом трансформаторе, далее проходит через режекторный фильтр, настроенный на частоту 50 Гц, усиливается малошумящим широкополосным усилителем и подается на выход токосъемника. Измеряемое значение силы переменного тока в проводнике, охваченном магнитопроводом, определяется величиной переменного напряжения на выходе токосъёмника и коэффициентом калибровки токосъёмника.
Токосъёмник состоит из корпуса, в котором помещён активный входной преобразователь и батарейный отсек. На корпусе расположены токовый трансформатор с размыкаемым магнитопроводом для охвата проводника линии, отходящей от исследуемого технического средства, выключатель питания, индикаторы питания и перегрузки. Из корпуса выходит экранированный кабель с разъёмом для подключения к измерителю помех.

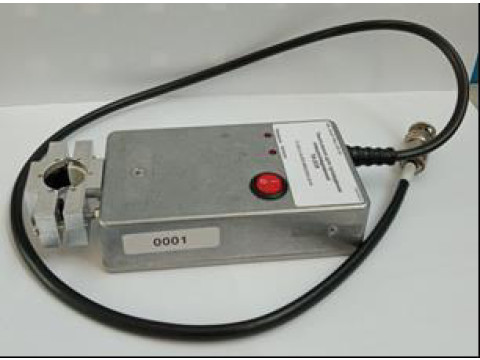

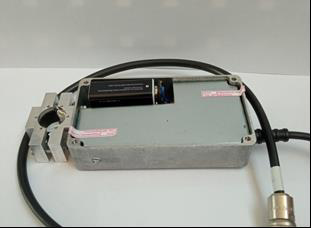

Нанесение знака поверки на токосъёмники не предусмотрено. Пломбирование токосъёмников осуществляется бумажными наклейками на защитном экране, расположенном внутри корпуса. Заводской номер, идентифицирующий каждый экземпляр, наносится на наклейку на боковой стенке корпуса токосъёмника в формате цифрового обозначения. Общий вид токосъёмников, с указанием места нанесения заводского номера и мест пломбирования представлены на рисунках 1 и 2.
Место нанесения заводского номера

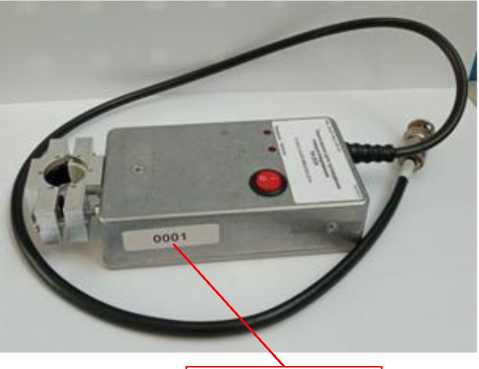

Рисунок 1 - Общий вид токосъёмников, с указанием мест пломбирования и места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочих частот, кГц |
от 0,09 до 2000 |
|
Пределы допускаемого коэффициента калибровки, дБ |
от -20 до 15 |
|
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ |
±1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Максимальная сила переменного тока через токовый трансформатор, мА, не менее |
140 |
|
Напряжение собственных шумов в полосе пропускания 1 Гц, мкВ (СКЗ), не более |
0,5 |
|
Габаритные размеры, мм, не более: | |
|
длина |
155 |
|
ширина |
75 |
|
высота |
40 |
|
Масса (без элемента питания), кг, не более |
0,3 |
|
Параметры электрического питания | |
|
напряжение постоянного тока, В |
9 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от +15 до +40 |
|
относительная влажность окружающего воздуха, % |
от 30 до 85 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность токосъёмников
|
Наименование |
Обозначение |
Количество |
|
Токосъёмник для проведения специальных исследований |
ТИ-2СИ |
1 шт. |
|
Эластичная вставка |
_ |
1 шт. |
|
Элемент питания |
Крона |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.43.140-002-88922204-2019 |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.3 «Использование токосъёмника» документа РЭ 26.51.43.140-00288922204-2019 «Токосъёмники для проведения специальных исследований ТИ-2СИ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
ТУ 26.51.43.140-002-88922204-2019 «Токосъёмники для проведения специальных исследований ТИ-2СИ. Технические условия».
