Трансформаторы тока LMK8-0.66
| Номер в ГРСИ РФ: | 96989-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Shanghai Yihu Electrical Appliance Co. Ltd, КИТАЙ |
Трансформаторы тока LMK8-0.66 (далее - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96989-25 | |||||||||||||||
| Действует | по 28.11.2030 | |||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||
| Модель | LMK8-0.66 | |||||||||||||||
| Модификации |
LMK8-0.66/30I |
|||||||||||||||
| Приказы |
№2591 от
28.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d870648f-1b15-94a7-9dba-08644bf4e414 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Shanghai Yihu Electrical Appliance Co. Ltd, КИТАЙ, 95 Bao'an Road, Baoshan District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1070-201/1.1-2025 Государственная система обеспечения единства измерений Трансформаторы тока LMK8-0.66 Методика поверки
(с 28.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96989-25: Описание типа
2025-96989-25.pdf
|
Скачать | 105.8 КБ | |
|
96989-25: Методика поверки
РТ-МП-1070-201/1.1-2025
2025-mp96989-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Трансформаторы тока LMK8-0.66 (далее - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция трансформаторов представляет собой прямоугольный магнитопровод с вторичной обмоткой, заключенный в изолирующий корпус. Корпус трансформатора изготовлен из поликарбоната, стальной сердечник изготовлен из кремниевой стали или некристаллического материала. В качестве первичной обмотки в трансформаторах используют шину или кабель, устанавливаемые в окне магнитопровода трансформатора.
Описание типа распространяется на модификацию LMK8-0.66/30I.
Заводские номера в виде цифро-буквенного обозначения, идентифицирующие каждый экземпляр средства измерений, нанесены арабскими цифрами и латинскими буквами на корпуса трансформаторов методом наклеивания.
Нанесение знака поверки на трансформаторы не предусмотрено.

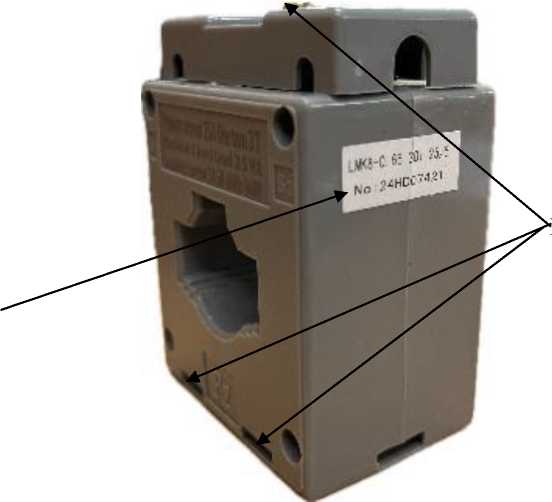

Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведены на рисунке 1.
Место нанесения заводского номера
UC.J-C 6: ?*
"Место пломбирования
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения заводского номера и места пломбирования
Технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.
аблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток 11ном, А |
25, 40, 75, 100 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Класс точности трансформатора по ГОСТ Р МЭК 61869-2-2015 |
1,0 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А |
2,51) |
|
Номинальная частота, Гц |
50 |
|
Примечание: 1) Нижний предел вторичной нагрузки S2ном 1,25 В-А с индуктивно-активным коэффициентом мощности cosф2=0,8 | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,3 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
60х42х80 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -40 до +120 |
|
Средняя наработка до отказа, ч, не менее |
86400 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
LMK8-0.66/30I |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 документа «Трансформатор тока LMK8-0.66, модификация LMK8-0.66/30I. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока LMK8-0.66. Стандарт предприятия».
