Расходомеры электромагнитные ArtMAG
| Номер в ГРСИ РФ: | 96993-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Пьезус", г.Москва |
Расходомеры электромагнитные ArtMAG (далее - расходомеры) предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в системах учета тепловой энергии, дозирования, АСУ ТП.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96993-25 | |||||||||||||||
| Действует | по 28.11.2030 | |||||||||||||||
| Наименование | Расходомеры электромагнитные | |||||||||||||||
| Модель | ArtMAG | |||||||||||||||
| Приказы |
№2591 от
28.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f5650753-fa31-7224-342a-3b335b8015ce | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Пьезус», РОССИЯ, 109316, г. Москва, вн. тер. г. муниципальный округ Печатники, Волгоградский проспект, д. 42 к. 5
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1323-208-2025 Государственная система обеспечения единства измерений Расходомеры электромагнитные ArtMAG Методика поверки
(с 28.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
96993-25: Описание типа
2025-96993-25.pdf
|
Скачать | 895 КБ | |
|
96993-25: Методика поверки
РТ-МП-1323-208-2025
2025-mp96993-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Расходомеры электромагнитные ArtMAG (далее - расходомеры) предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в системах учета тепловой энергии, дозирования, АСУ ТП.
Описание
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объёмный расход жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - сенсор) и вторичного преобразователя расхода (далее - электронный блок).
Сенсор представляет собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом - футеровкой, находящийся между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном направлению движения жидкости и силовых линий магнитного поля.
Электронный блок может быть выполнен в пластиковом или металлическом корпусе. Электронный блок принимает и обрабатывает сигналы от сенсора, вычисляет объемный расход и объем, формирует выходные аналоговые и цифровые сигналы, хранит данные о накопленном объеме и ошибках в энергонезависимой памяти, выводит информацию на индикатор.
Расходомеры изготавливаются в исполнениях:
- компактное;
- раздельное;
В компактном исполнении сенсор и электронный блок механически объединены в моноблок. В раздельном исполнении сенсор и электронный блок разнесены и соединяются электрическим кабелем, длина которого не более 300 метров.
Расходомеры могут измерять объемный расход и объем жидкости в прямом и обратном (реверсивном) направлениях потока. Расходомеры имеют пассивные либо активные аналоговые выходы 4-20 мА по объемному расходу и частотно-импульсные выходы с открытым коллектором.
Для передачи цифровых данных и управления расходомером могут использоваться стандартные интерфейсы и протоколы связи: RS-485 (Modbus ASCII или RTU), Ethernet (Modbus TCP/IP), HART, Profibus, Foundation Fieldbus, Profinet.
Расходомеры могут выпускаться как в общепромышленном исполнении, в том числе гигиеническом исполнении (со специальными присоединениями), так и во взрывозащищенном варианте.
Общий вид расходомеров представлен на рисунках 1, 2, 3.

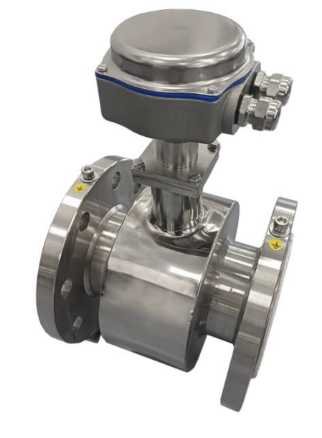

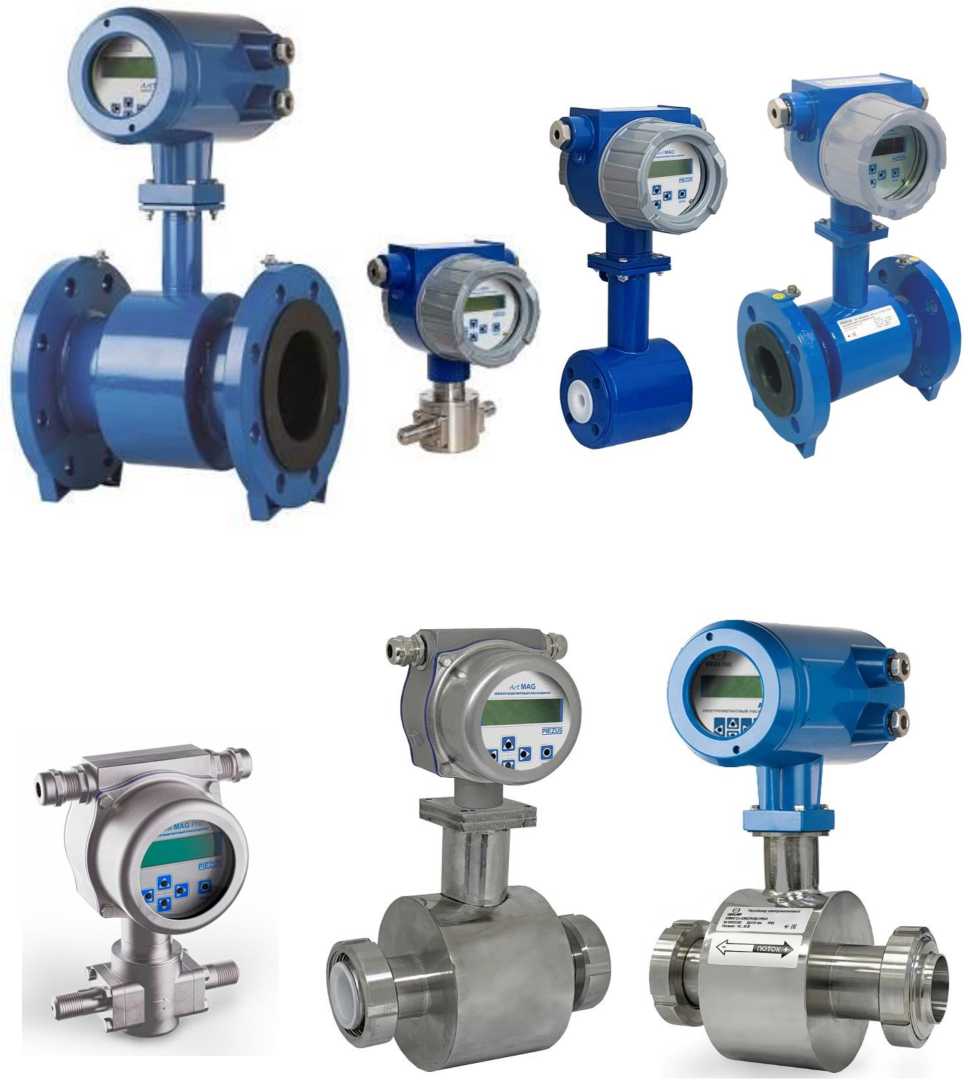

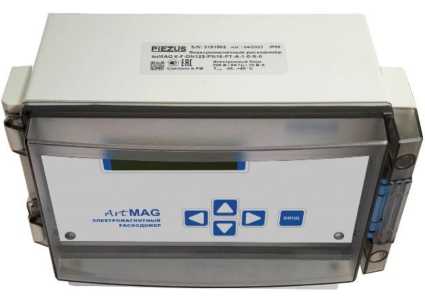

Рисунок 1 - Общий вид расходомеров компактного исполнения

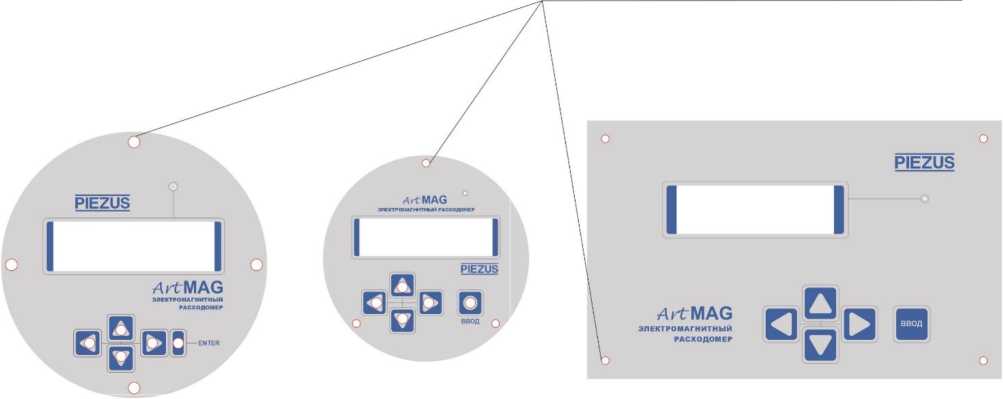

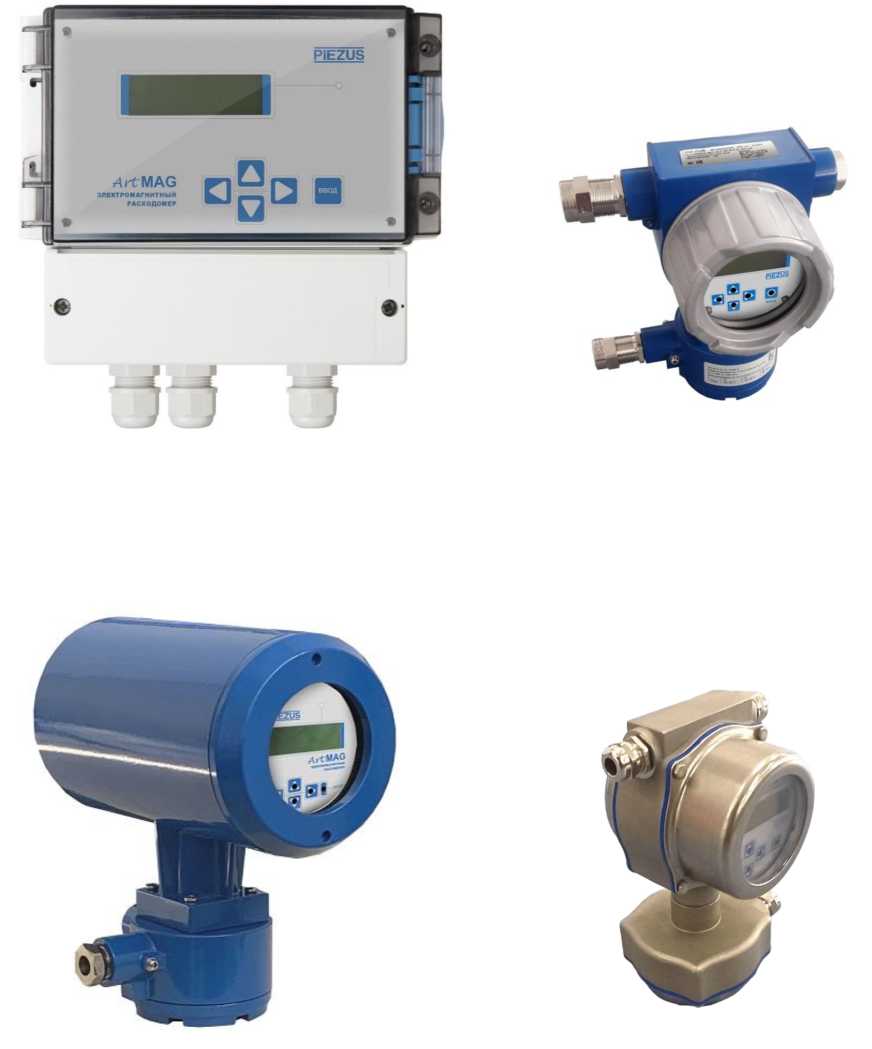

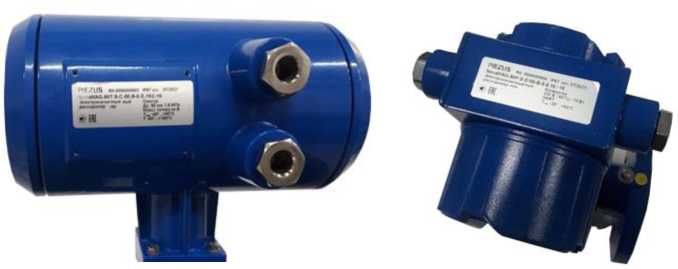

Рисунок 2 - Общий вид электронных блоков расходомеров раздельного исполнения

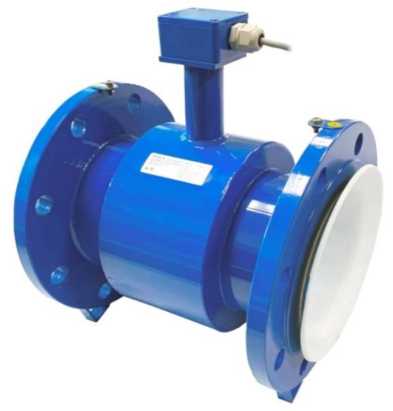

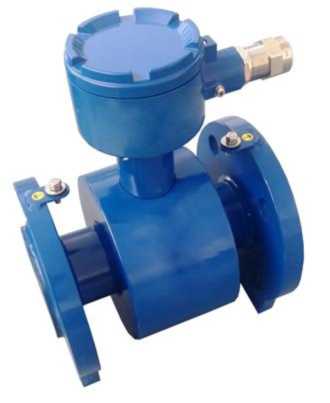

Рисунок 3 - Общий вид сенсоров раздельного исполнения

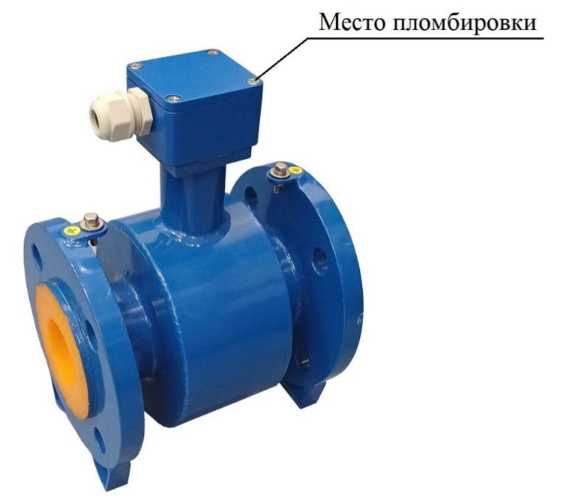

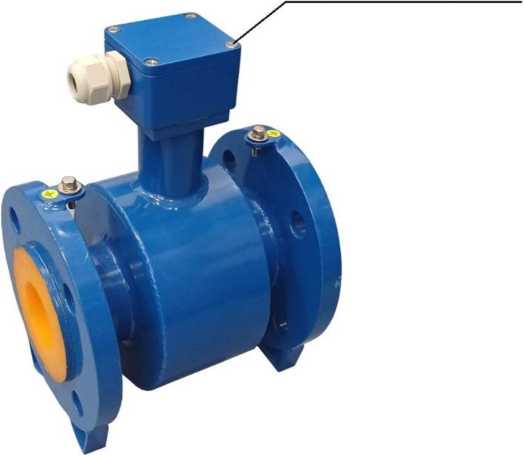

Схема пломбировки расходомера от несанкционированного доступа, представлена на рисунке 4.
Места пломбировки лицевых панелей
а)
б)
Рисунок 4 - Места пломбировки от несанкционированного доступа:
а) винтов крепления лицевых панелей;
б) винтов крепления крышки клеммной коробки для раздельного исполнения
Серийный номер расходомера в цифровом формате наносится типографским способом на самоклеящуюся маркировочную этикетку в соответствии с рисунками 5,а и 6,а, закрепляемую на боковой стороне сенсора и электронного блока, как показано на рисунках 5,б - 5,г и 6,б, либо непосредственно на корпус электронного блока методом лазерной гравировки, как показано на рисунках 5,д и 6,в. Нанесение знака поверки на расходомеры не предусмотрено.
Серийный номер
pip4| IQ S/N: 3200003 изг. 05,2025 IP65 ' I C4Uo Электромагнитный расходомер
Art М AG-КМ -F-DN 20Q -Р N10 -PU - А-2 -0-S-M 5 -О
Н^И ijrv) [ПГ Электронный блок gggjgji [g7|[IIL (110-250} В/50 Гц/9 BA
0ГТЙ/Сделано в РФ Te.p (-2O...+5O) СС
Знак утверждения типа
а) б)
в) г) д)

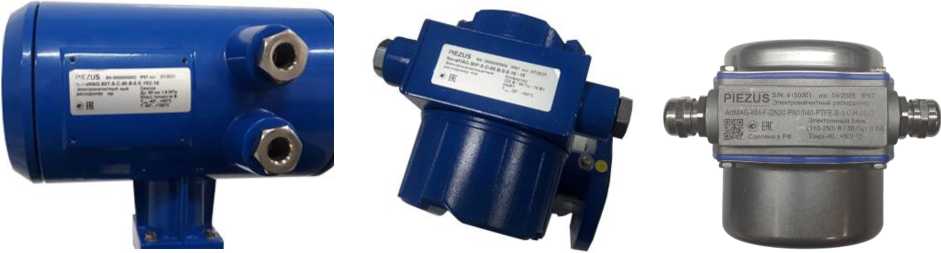

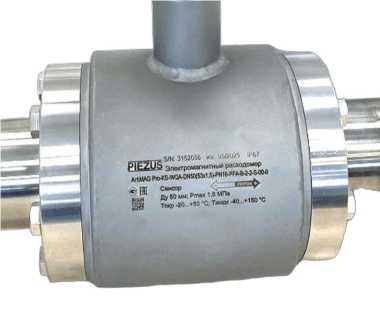

Рисунок 5 - Вид маркировочной этикетки электронного блока и места ее нанесения на электронные блоки различного исполнения:
а) общий вид маркировочной этикетки электронного блока;
б) маркировочная этикетка на электронном блоке раздельного исполнения;
в) маркировочная этикетка на электронном блоке компактного исполнения вариант 1;
г) маркировочная этикетка на электронном блоке компактного исполнения вариант 2; д) маркировочная гравировка на электронном блоке компактного гигиенического исполнения.
Серийный номер
|Q |s/N: 320000^| изг. 05/2025 IP67 г lEfeUO Электромагнитный расходомер ArtMAG-KM-F-DN200-PN10-PU-A-2-0-S-M5-0
поток +
ь ■1 ь DN200; Ртах 1,0 МПа Сделано\в РФ То1ф (-20...+50) °C; ТЖИД11 (-20...+80) °C
Знак утверждения типа
а)
б)
в)

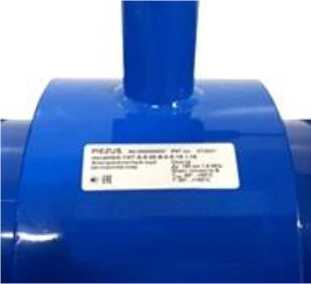

Рисунок 6 - Вид маркировочной этикетки сенсора и места ее нанесения на сенсоры различного исполнения:
а) общий вид маркировочной этикетки сенсора; б) место нанесения маркировочных этикеток на сенсорах; в) место нанесения маркировочной гравировки на сенсоре гигиенического исполнения.
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на индикаторе, обмен информацией с внешними устройствами по цифровым интерфейсам, а также её преобразование в нормированные токовый и частотно-импульсный выходные сигналы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Artmag |
|
Номер версии (идентификационный номер) ПО |
4.ХХ.Х |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Метрологические и технические характеристики средства измерений
Таблица 2 - Основные метрологические характеристики расходомеров от DN 3 до DN 8
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
В соответствии с таблицей 4 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, % |
±(0,5+0,1/v)1) |
|
Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, % |
±0,05 |
|
Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % |
±0,25 |
|
1) v - скорость потока, м/с, рассчитывается по формуле v = Q/ (0,0009^(DN)2), где Q - текущий расход, м3/ч; DN - номинальный диаметр, мм; п = 3,14. | |
Таблица 3 - Основные метрологические характеристики расходомеров от DN 10 до DN 500
|
Наименование характеристики |
Значение для класса точности | ||
|
А |
В |
С | |
|
Диапазон измерений объемного расхода, м3/ч |
В соответствии с таблицей 5 | ||
|
Пределы допускаемой, приведенной к переходному расходу, погрешности измерений объёмного расхода в диапазоне расходов Qmin 1)< Q < Qt2), % |
±1,0 |
±0,5 |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма в диапазоне расходов Qt < Q < Qmax 3), % |
±1,0 |
±0,5 |
±0,25 |
|
Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, % |
±0,05 | ||
|
Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % |
±0,25 | ||
|
1) Qmin - значение минимального расхода, м3/ч; 2) Qt - значение переходного расхода, м3/ч; 3) Qmax - значение максимального расхода, м3/ч. | |||
Таблица 4 - Диапазоны измерений объемного расхода расходомеров от DN .3 до DN 8
|
DN, мм |
Qmin, м3/ч |
Qmax, м3/ч |
|
3 |
0,00510 |
0,25447 |
|
4 |
0,00904 |
0,45239 |
|
6 |
0,02036 |
1,01788 |
|
8 |
0,03620 |
1,80956 |
Таблица 5 - Диапазоны измерений объемного расхода расходомеров от DN 10 до DN 500
|
DN, мм |
Qmin, м3/ч |
Qt, м3/ч |
Qmax, м3/ч | ||||
|
Класс точности А |
Класс точности В |
Класс точности С |
Класс точности А |
Класс точности В |
Класс точности С | ||
|
10 |
0,01414 |
0,02827 |
0,05655 |
0,08506 |
0,13502 |
0,21433 |
2,82743 |
|
15 |
0,03181 |
0,06362 |
0,12723 |
0,19138 |
0,30380 |
0,48225 |
6,36173 |
|
20 |
0,05655 |
0,11310 |
0,22619 |
0,34023 |
0,54008 |
0,85733 |
11,3097 |
|
25 |
0,08836 |
0,17671 |
0,35343 |
0,53161 |
0,84388 |
1,33958 |
17,6715 |
|
32 |
0,14476 |
0,28953 |
0,57906 |
0,87099 |
1,38262 |
2,19477 |
28,9529 |
|
40 |
0,22619 |
0,45239 |
0,90478 |
1,36093 |
2,16034 |
3,42932 |
45,2389 |
|
50 |
0,35343 |
0,70686 |
1,41372 |
2,12645 |
3,37550 |
5,35832 |
70,6858 |
|
65 |
0,59730 |
1,19459 |
2,38918 |
3,59370 |
5,70464 |
9,05555 |
119,459 |
|
80 |
0,90478 |
1,80956 |
3,61911 |
5,44371 |
8,64135 |
13,7173 |
180,956 |
|
100 |
1,41372 |
2,82743 |
5,65487 |
8,50580 |
13,5021 |
21,4333 |
282,743 |
|
125 |
2,20893 |
4,41786 |
8,83573 |
13,2903 |
21,0970 |
33,4895 |
441,786 |
|
150 |
3,18086 |
6,36173 |
12,7235 |
19,1380 |
30,3797 |
48,2248 |
636,173 |
|
200 |
5,65487 |
11,3098 |
22,6195 |
34,0232 |
54,0084 |
85,7331 |
1130,97 |
|
250 |
8,83573 |
17,6714 |
35,3429 |
53,1612 |
84,3882 |
133,958 |
1767,15 |
|
300 |
12,7234 |
25,4469 |
50,8938 |
76,5522 |
121,519 |
192,899 |
2544,69 |
|
350 |
17,3180 |
34,631 |
69,2721 |
104,196 |
165,401 |
262,557 |
3463,61 |
|
400 |
22,6195 |
45,2390 |
90,4779 |
136,093 |
216,034 |
342,932 |
4523,89 |
|
450 |
28,6278 |
57,2555 |
114,511 |
172,242 |
273,418 |
434,024 |
5725,55 |
|
500 |
35,3429 |
70,6858 |
141,372 |
212,645 |
337,553 |
535,832 |
7068,58 |
Таблица 6 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Избыточное давление измеряемой среды, МПа, не более |
6,3 |
|
Диапазон температур измеряемой среды, °С |
от -20 до +180 |
|
Условия эксплуатации: - температура окружающей среды °С - относительная влажность при температуре 35 °С без конденсации влаги, %, не более - атмосферное давление, кПа |
от -40 до +60 98 от 84,0 до 106,7 |
|
Напряжение питания переменного тока, В |
от 110 до 250 |
|
Напряжение питания постоянного тока, В |
от 12 до 48 |
Продолжение таблицы 6
|
Наименование параметра |
Значение |
|
Потребляемая мощность, не более: - для расходомеров с питанием от источника постоянного тока, ВА - для расходомеров с питанием от источника переменного тока, Вт |
9 9 |
|
Выходные сигналы электронного блока: - частотно-импульсный, Гц - токовый, мА |
от 3 до 3000 от 4 до 20 |
|
Степень защиты расходомера от внешних воздействий по ГОСТ 14254-2015 |
IP65/67/68 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
150000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится типографским способом на маркировочную этикетку, закрепляемую на верхней стороне электронного блока и на сенсоре, либо непосредственно на корпус электронного блока и сенсора методом лазерной гравировки как показано на рисунках 5, 6, а также на титульные листы руководства по эксплуатации и паспорта расходомера.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
ArtMAG |
1 шт. |
|
Соединительный электрический кабель 1) |
1 шт. | |
|
Паспорт |
38978553.407111.012 ПС |
1 экз. |
|
Руководство по эксплуатации 2) |
38978553.407111.012 РЭ |
1 экз. |
|
1) При раздельном исполнении расходомера, по запросу, с указанием длины 2) Руководство по эксплуатации поставляется на партию свыше 5 расходомеров, а также опубликовано на сайте изготовителя. | ||
Сведения о методах измерений
приведены в разделах 3, 7, 8 руководства по эксплуатации 38978553.407111.012 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 №2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости;
38978553.407111.012 ТУ «Расходомеры электромагнитные ArtMAG. Технические условия».
Другие Расходомеры
