Контроллеры измерительные BACS
| Номер в ГРСИ РФ: | 96995-25 |
|---|---|
| Производитель / заявитель: | ООО НТФ "БАКС", г.Самара |
Контроллеры измерительные BACS (далее - контроллеры) предназначены для измерений напряжения и силы постоянного тока от первичных измерительных преобразователей, в том числе, газоанализаторов, и преобразований измеренных значений в цифровой и/или аналоговый сигнал.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96995-25 | ||||||||||||
| Действует | по 26.11.2030 | ||||||||||||
| Наименование | Контроллеры измерительные | ||||||||||||
| Модель | BACS | ||||||||||||
| Модификации |
CONTROL 01 CONTROL 02-01 CONTROL 02-02 CONTROL 03 |
||||||||||||
| Приказы |
№2577 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 82fac334-a165-8d2e-e53d-e5771b35af03 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО НТФ «БАКС», РОССИЯ, 443022, г. Самара, пр-кт Кирова, д. 22
Поверка
| Методика поверки / информация о поверке |
МП-852-2025 Государственная система обеспечения единства измерений Контроллеры измерительные BACS Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 63 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96995-25: Описание типа
2025-96995-25.pdf
|
Скачать | 201.8 КБ | |
|
96995-25: Методика поверки
МП-852-2025
2025-mp96995-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Контроллеры измерительные BACS (далее - контроллеры) предназначены для измерений напряжения и силы постоянного тока от первичных измерительных преобразователей, в том числе, газоанализаторов, и преобразований измеренных значений в цифровой и/или аналоговый сигнал.
Описание
Принцип действия контроллеров основан на автоматическом непрерывном измерении электрических сигналов, поступающих через измерительные каналы от первичных измерительных преобразователей, преобразовании их в цифровой код, обработке результатов по заданному алгоритму.
Конструктивно контроллер выполнен либо в пластиковом корпусе для установки на DIN-рейку, либо в корпусе для установки в 19'' стойку.
Контроллеры BACS выпускаются в трех модификациях:
1. Контроллеры BACS мод. CONTROL 01 - модульный, многоканальный;
2. Контроллеры BACS мод. CONTROL 02 - одноканальный контроллер, имеет два исполнения:
- 01 - прием и обработка аналогового входного сигнала (0-23 мА), крепление на DIN-рейку;
- 02 - прием и обработка аналогового милливольтового сигнала мостовой измерительной схемой на постоянном токе, крепление на DIN-рейку.
3. Контроллеры BACS мод. CONTROL 03 - многоканальный.
Контроллер BACS мод. CONTROL 01, выполнен в корпусе для установки в стандартную 19” стойку и имеет блочно-модульную структуру. До 8 каркасов могут быть объединены в одну стойку. К одному контроллеру могут быть подключены до 32 первичных измерительных преобразователей (далее - ПИП, датчики), всего до 256 датчиков на одну стойку системы.
Контроллеры BACS мод. CONTROL 01 предназначены для:
- приема и обработки аналоговых входных сигналов, например, милливольтового сигнала термокаталитических датчиков или стандартизированного (0-23 мА);
- передачи обработанных цифровых данных по интерфейсам: Ethernet (Modbus RTU), RS485 (Modbus RTU) и Bluetooth (опция);
- приема и обработки сигнала от ПИП по RS485 (Modbus RTU);
- оповещения световой и звуковой сигнализацией о возникших неисправностях и превышении установленных пороговых значений;
- управления внешними устройствами с помощью модуля управления реле (RCM), замыкая и размыкая «сухие» контакты реле;
- хранения архива измерений по каждому каналу;
- беспроводной передачи (частота 2,4 ГГц или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE) (опционально).
В состав контроллера могут входить:
а) PIM (Potential Input Module) - Модуль Аналогового Входа (потенциальный), обеспечивает точно заданный ток измерительного моста с подключенным сенсором, снимает и усиливает дифференциальное значение этого моста, и преобразовывает в цифровое значение, нормированное в соответствии с калибровочными характеристиками;
б) CIM (Current Input Module) - Модуль Аналогового Входа (токовый) - обеспечивает подключение и управление токовой петлей (0-23 мА);
в) RCM (Relay CONTROL Module) - Модуль Управления Релейный - предназначен для управления исполнительными устройствами и представляет из себя электромагнитные реле, управляемые по цифровому интерфейсу;
г) CPM (Central Processing Module) - Центральный Процессорный Модуль, предназначен для:
- сохранения информации об измерениях каждого канала системы;
- обеспечения доступа к данным внешним запросам по RS485;
- обеспечения доступа к данным внешним запросам по Ethernet;
- обеспечения доступа к данным внешним запросам по Bluetooth;
- обеспечения возможности конфигурирования и обслуживания по Bluetooth;
- формирования и сохранения данные архива на съемный носитель;
- отображения информации по каждому каналу и сводную диаграмму по всем каналам крейта;
- обеспечения конфигурирования и обслуживания системы посредством сенсорного экрана;
- контроля цепи питания и переключения на резервное питание (АКБ поставляются опционально по дополнительному заказу).
д) DCM (Display and CONTROL Module) - Модуль Индикации и Управления -предназначен:
- собирать информацию со всех PIM, CIM и RCM для передачи в CPM;
- управлять звуковой сигнализацией;
- управлять светодиодной индикацией;
- управлять внешним интерфейсом CAN для объединения нескольких крейтов в систему;
- управлять RCM согласно установленным порогам.
е) CRM (Common Relay Module) - Общий Релейный Модуль - предназначен для управления исполнительными устройствами и подключения контроллера к сети напряжением 24 В.
Контроллеры BACS мод. CONTROL 02 имеют пластиковый корпус для крепления на DIN-рейку, к которому подключается ПИП.
Контроллеры BACS мод. CONTROL 02 предназначены для:
- приема и обработки аналоговых входных сигналов ПИП, например, милливольтового сигнала термокаталитических датчиков в контроллерах исполнения CONTROL 02-02 или стандартизированного (0-23 мА) в контроллерах исполнения CONTROL 02-01;
- передачи обработанных цифровых данных по интерфейсам: RS485 (Modbus RTU) и Bluetooth (опция);
- оповещения световой и звуковой сигнализацией о возникших неисправностях и превышении установленных пороговых значений;
- управления внешними устройствами с помощью реле, замыкая и размыкая «сухие» контакты реле (Порог 1, Порог 2, Порог 3/Авария)
- питания датчиков напряжением 24 В.
- передачи аналогового выходного сигнала (4-20 мА), преобразованного в зависимости от запрограммированного в контроллере диапазона измерений или показаний.
Контроллеры BACS мод. CONTROL 03 имеют пластиковый корпус с креплением на DIN-рейку. К одному контроллеру могут быть подключены одновременно 8 ПИП по аналоговому выходному сигналу и 64 ПИП по цифровому сигналу RS485.
Контроллеры BACS мод. CONTROL 03 предназначены для:
- приема и обработки аналоговых входных сигналов от ПИП (8 каналов) (0-23 мА);
- передачи обработанных цифровых данных по интерфейсам: RS485 (Modbus RTU) и Bluetooth (опция);
- приема и обработки сигнала от ПИП по RS485 (Modbus RTU);
- оповещения световой и звуковой сигнализацией о возникших неисправностях и превышении установленных пороговых значений;
- управления внешними устройствами с помощью реле, замыкая и размыкая «сухие» контакты реле (Порог 1, Порог 2, Порог 3/Авария);
- питания датчиков напряжением 24 В;
- беспроводной передачи (частота 2,4 ГГц или 868 МГц по протоколам MXair, LoRaWAN, LoRa) (опционально).
Управление контроллерами BACS можно осуществлять как с помощью программного обеспечения (далее - ПО) контроллеров, так и с помощью ПО, совместимой с ОС Windows, поставляемой по отдельному запросу (опция).
Маркировка контроллера должна содержать:
- наименование и тип;
- заводской номер;
- наименование и адрес предприятия-изготовителя, товарный знак предприятия-изготовителя;
- степень защиты оболочки по ГОСТ 14254-2015;
- диапазон температур эксплуатации;
- значения питающего напряжения и тока;
- знак утверждения типа СИ.
Заводской номер в виде обозначения, состоящего из латинских букв и арабских цифр, наносится на боковую поверхность контроллера на маркировочную табличку методом гравировки или печати, что обеспечивает идентификацию каждого контроллера в течение всего срока эксплуатации.
Конструкцией контроллеров пломбирование не предусмотрено.
Нанесение знака поверки на контроллер не предусмотрено.
Общий вид контроллеров различных модификаций и места нанесения заводского номера представлены на рисунках 1 - 5.
Место нанесения заводского номера
Контроллер измерительный BACS мсщ. CONTROL 01
BACS
llllllllllllllll
Заводской номер: Дата выпуска:
Температура эксплуатации t-20...+6S)aC IP 20
ООО НТф'БАКС 443022
РФ, г. Самара, ир. Кирона, 10, www.liac-b.ru
Рисунок 1 - Внешний вид контроллера CONTROL 01 и маркировочной таблички

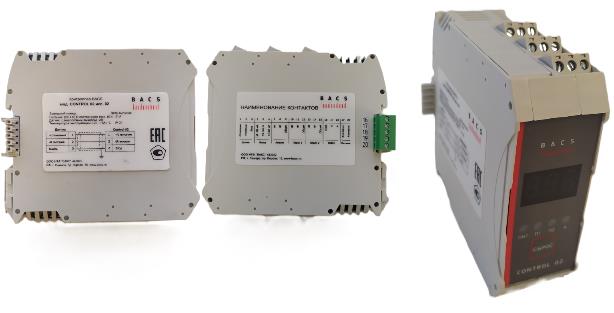

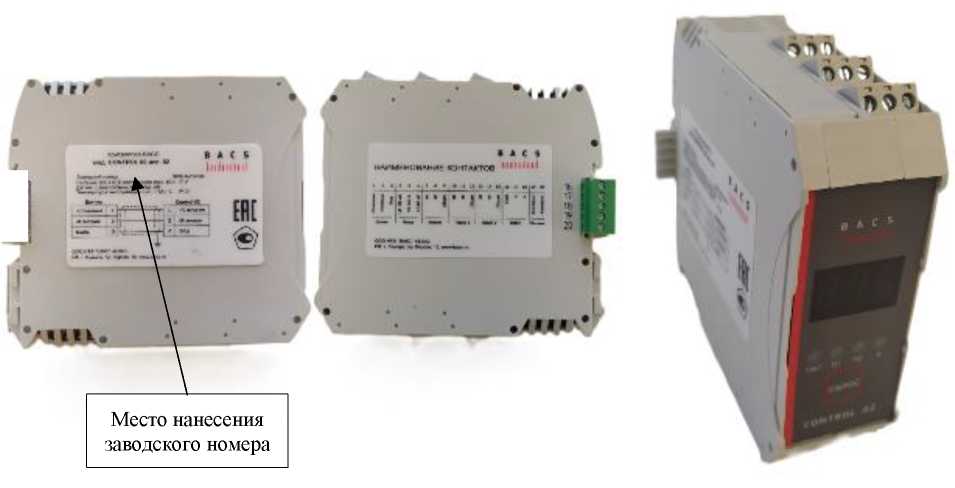

Рисунок 2 - Внешний вид и место нанесения заводского номера контроллеров CONTROL 02
> « c t
Место нанесения заводского номера

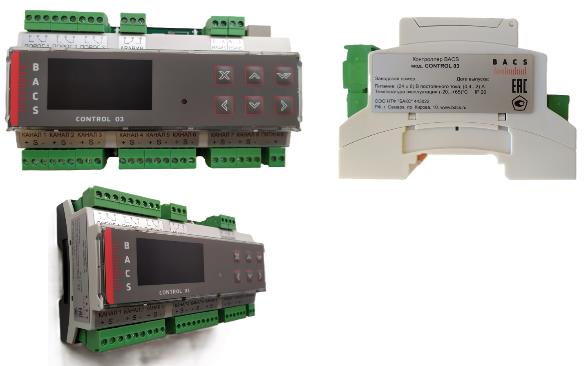

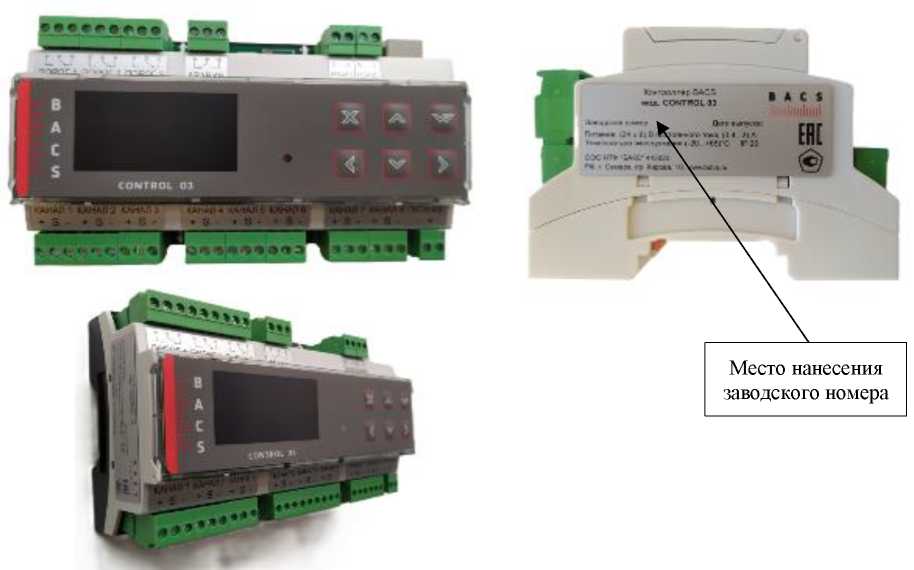

Рисунок 3 - Внешний вид и место нанесения заводского номера контроллеров CONTROL 03
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров является встроенным и метрологически значимым. Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Контроллеры имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: - Контроллеры BACS мод. CONTROL 01; - Контроллеры BACS мод. CONTROL 02; - Контроллеры BACS мод. CONTROL 03 - Пользовательское ПО |
BACS-01.hex BACS-02.hex BACS-03.hex BACS.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений входных аналоговых сигналов силы постоянного тока (модификации CONTROL 01, CONTROL 02-01, CONTROL 03), мА |
от 0 до 23 |
|
Диапазон измерений входных аналоговых сигналов напряжения постоянного тока (модификации CONTROL 01, CONTROL 02-02), мВ |
от -150 до +150 |
|
Диапазон преобразования входных аналоговых сигналов в выходные аналоговые сигналы силы постоянного тока (модификации CONTROL 02-01, CONTROL 02-02), мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности (все модификации), % |
±0,25 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды, на каждые 10 °С, в долях от пределов допускаемой основной приведенной погрешности |
±0,2 |
|
П р и м е ч а н и я : 1. Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2. Основная и дополнительная приведенные погрешности суммируются алгебраически. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания от источника постоянного тока, В |
от 18 до 32 |
|
Габаритные размеры (Длина^Ширина^Высота), мм, не более: - мод. CONTROL 01; - мод. CONTROL 02; - мод. CONTROL 03 |
500x280x140 120x100x40 155x60x90 |
|
Масса, кг, не более: - мод. CONTROL 02; - мод. CONTROL 03; - мод. CONTROL 01; |
0,5 0,5 10 |
|
Нормальные условия измерений: - температура окружающей среды, °С; - относительная влажность при +25 °С, %, не более; - атмосферное давление, кПа |
от +15 до +25 95 от 80 до 120 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность при +25 °С, %, не более; - атмосферное давление, кПа |
от -20 до +65 95 от 80 до 120 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100 000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится на маркировочную табличку на боковой поверхности корпуса контроллера и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Контроллер измерительный BACS |
BACS мод. CONTROL 01 - АПДУ.9025.411.711 BACS мод. CONTROL 02 - АПДУ.9026.411.711 BACS мод. CONTROL 03 - АПДУ.9027.411.711 |
11) |
|
Руководство по эксплуатации |
BACS мод. CONTROL 01 - АПДУ.9025.411.711РЭ BACS мод. CONTROL 02 - АПДУ.9026.411.711РЭ BACS мод. CONTROL 03 - АПДУ.9027.411.711РЭ |
12) |
|
Паспорт |
BACS мод. CONTROL 01 - АПДУ.9025.411.711ПС BACS мод. CONTROL 02 - АПДУ.9026.411.711ПС BACS мод. CONTROL 03 - АПДУ.9027.411.711ПС |
11) |
|
Примечания: 1) в соответствии с заказом; 2) 1 экз. на партию из 10 изделий, но не менее одного экземпляра на поставку | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
ТУ 26.51.53-055-21189467-2024 Контроллеры измерительные BACS. Технические условия
