Измерители мгновенных значений напряжения МН32-4И8С-PXIe
| Номер в ГРСИ РФ: | 96998-25 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Измерители мгновенных значений напряжения МН32-4И8С-РХ1е (далее по тексту - измерители) предназначены для измерений мгновенных значений напряжения по 32 каналам с дифференциальными выходами.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96998-25 | ||||||
| Действует | по 01.12.2030 | ||||||
| Наименование | Измерители мгновенных значений напряжения | ||||||
| Модель | МН32-4И8С-PXIe | ||||||
| Приказы |
№2617 от
01.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 169c2b6e-e7c7-e102-e659-9fdaa474cf07 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «VXI-Системы», РОССИЯ, 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Поверка
| Методика поверки / информация о поверке |
МП-398-2024 Государственная система обеспечения единства измерений Измерители мгновенных значений напряжения МН32-4И8С-PXIe Методика поверки
(с 01.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96998-25: Описание типа
2025-96998-25.pdf
|
Скачать | 139.9 КБ | |
|
96998-25: Методика поверки
МП-398-2024
2025-mp96998-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Измерители мгновенных значений напряжения МН32-4И8С-РХ1е (далее по тексту - измерители) предназначены для измерений мгновенных значений напряжения по 32 каналам с дифференциальными выходами.
Описание
Принцип действия измерителей основан на измерении и аналого-цифровом преобразовании напряжения постоянного тока в цифровой код.
Измерители используются в составе информационных измерительных систем совместно с носителем модулей: модулем HMPXI AXIe-1 ФТКС.468260.186, шасси СН-14 PXIe ФТКС.469133.024, шасси СН-14 PXIe-PC ФТКС.469133.025, моноблоком PXIe-10 ФТКС.469133.026 и аналогичными, поддерживающими работу модулями стандарта PXIe.
Измерители выполнены в виде модулей и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
На каждый измеритель наносится маркировочная табличка, которая содержит следующую информацию: торговый знак и/или наименование изготовителя, наименование и обозначение модуля, заводской номер, дата производства, знак утверждения типа. Заводской номер в виде цифрового обозначения наносится на маркировочную табличку методом типографской печати.
Пломбирование измерителей не предусмотрено.
Нанесение знака поверки на измерители не предусмотрено.
Общий вид измерителей представлен на рисунке 1. Измеритель мгновенных значений напряжения МН32-4И8С-PXIe, установленный в моноблок, приведен на рисунке 2.
Места нанесения маркировки и знака утверждения типа

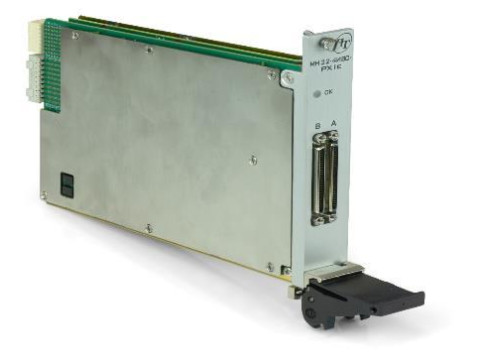

Рисунок 1 - Общий вид измерителей
Рисунок 2 - Измеритель мгновенных значений напряжения МН32-4И8С-РХ1е, установленный в моноблок
Программное обеспечение
Измерители работают под управлением встроенного программного обеспечения (далее - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций undaq_math.dll и undaq_math64.dll, libundaq_math.so.
Метрологические характеристики измерителей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Windows 32-bit |
Windows 64-bit |
Linux 64-bit | |
|
Идентификационное наименование ПО |
undaq_math.dll |
undaq_math64.dll |
libudaq_math.so |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
06b8 24b5 |
F57c 04cd |
0dfe 5fbc |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения мгновенных значений напряжения при минимальном периоде получения результатов измерений, В |
от -10 до +10 |
|
Пределы основной допускаемой относительной погрешности измерения мгновенных значений напряжения при минимальном периоде получения результатов измерений U, %: - в диапазоне от -10 до 10 - в диапазоне от -1 до 1 - в диапазоне от -0,1 до 0,1 |
±[0,05+0,05(Um/Ux-1)] ±[0,10+0,05(Um/Ux-1)] ±[0,15+0,10(Um/Ux-1)] |
|
Примечания: 1. Um - верхнее значение диапазона измерения значений напряжения. 2. Ux - измеренное значение напряжения. 3. Дополнительная погрешность измерений, вызванная изменением температуры окружающей среды в пределах условий эксплуатации на каждый 1 °C от нормальных условий измерений от плюс 18 °C до плюс 22 °C, составляет ±0,002 %. 4. Основная и дополнительная погрешности суммируются алгебраически. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания, В |
12±0,6 3,3±0,17 |
|
Динамическая сила тока потребления по цепи «12 В», А, не более |
1,5 |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более |
130,5x20,0x213,8 |
|
Масса, кг, не более |
0,41 |
|
Период семплирования, с |
от 0,5-10’6 до 1 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре плюс 25 °C, %, не более - атмосферное давление, кПа |
от +5 до +40 80 от 84 до 107 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта методом компьютерной графики и на маркировочную табличку измерителей любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт/экз |
|
Измеритель мгновенных значений напряжения |
МН32-4И8С-РХ1е |
1 |
|
Руководство по эксплуатации |
ГВТУ.468266.009РЭ |
1 |
|
Паспорт |
ГВТУ.468266.009ПС |
1 |
|
Модули Информтест DAQ Управляющая панель Qt Руководство оператора |
ФТКС.67010-01 34 01 |
* |
|
Модули Информтест DAQ Драйвер Руководство системного программиста |
ФТКС.77010-01 32 01 |
* |
|
Кабель Т-МН32-4И8С-РХ1е |
ГВТУ.685627.002 |
* |
|
Кабель ШШВ |
ФТКС.685621.038 |
* |
|
Кабель ШШВЭ |
ФТКС.685621.531 |
* |
|
Фильтр |
ФТКС.687420.145 |
* |
|
Устройство ИОН-M |
ФТКС.687420.162 |
* |
|
* В соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе «Описание и работа» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГВТУ.468266.009ТУ «Измерители мгновенных значений напряжения МН32-4И8С-РХ1е. Технические условия».
