Трансформаторы тока LZZBJ9-12
| Номер в ГРСИ РФ: | 97000-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Jiangsu Cosine Electric Co., Ltd.", Китай |
Трансформаторы тока LZZBJ9-12 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97000-25 | ||||||||||||
| Действует | по 01.12.2030 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | LZZBJ9-12 | ||||||||||||
| Приказы |
№2617 от
01.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 990b2feb-ad2b-bf72-cf91-c999221b514f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
JIANGSU COSINE ELECTRIC CO., LTD., КИТАЙ, Wenchang East Rd. 131 .Taixing City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-909-201/3-2025 Государственная система обеспечения единства измерений. Трансформаторы тока LZZBJ9-12 Методика поверки
(с 01.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97000-25: Описание типа
2025-97000-25.pdf
|
Скачать | 120.1 КБ | |
|
97000-25: Методика поверки
РТ-МП-909-201/3-2025
2025-mp97000-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Трансформаторы тока LZZBJ9-12 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с вторичными обмотками, которые залиты эпоксидной смолой. Трансформаторы имеют до четырех вторичных обмоток.
Конструкция трансформаторов - опорные с литой изоляцией.
Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки или типографской печати.
Нанесение знака поверки на трансформаторы не предусмотрено.

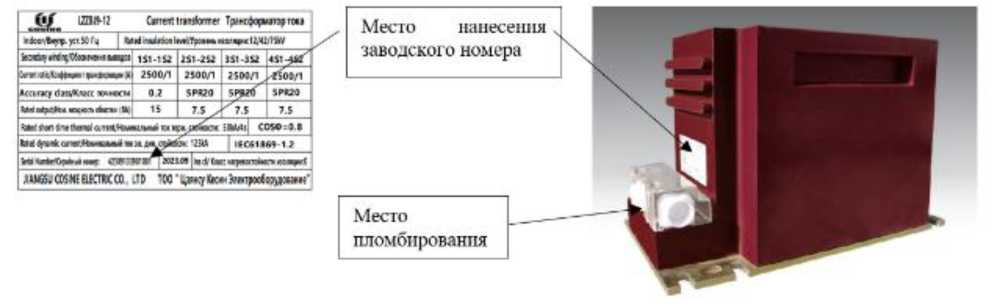

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток 11ном, А |
2500 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота, Гц |
50 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА: -для класса точности 0,2 -для класса точности 5PR |
15 7,5 |
|
Класс точности измерительных обмоток по ГОСТ Р МЭК 61869-2-2015 |
0,2 |
|
Класс точности обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
460х196х225 |
|
Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, %, не более |
от -25 до +40 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 4.
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
LZZBJ9-12 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Общие сведения» паспорта.
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Трансформатор тока LZZBJ9-12. Стандарт предприятия.
