Кронциркули измерительные
| Номер в ГРСИ РФ: | 97002-25 |
|---|---|
| Категория: | Циркули |
| Производитель / заявитель: | ООО "Измерительный инструмент", г. Самара |
Кронциркули измерительные (далее по тексту - кронциркули) предназначены для измерений наружных и внутренних размеров до 100 мм.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97002-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 01.12.2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Кронциркули измерительные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
586-011 586-012 586-013 586-014 586-015 586-022 586-023 586-024 586-025 586-026 586-112 586-113 586-114 586-115 586-123 586-124 586-125 586-126 586-201 586-202 586-203 586-204 586-301 586-302 586-303 586-304 586-305 586-306 586-307 586-308 586-309 586-310 586-311 586-312 586-411 586-412 586-413 586-414 586-415 586-422 586-423 586-424 586-425 586-426 586-512 586-513 586-514 586-515 586-523 586-524 586-525 586-526 587-011 587-012 587-013 587-014 587-015 587-022 587-023 587-024 587-025 587-111 587-112 587-113 587-114 587-115 587-122 587-123 587-124 587-125 587-126 587-201 587-301 587-302 587-303 587-304 587-305 587-411 587-412 587-413 587-414 587-415 587-422 587-423 587-424 587-425 587-426 587-511 587-512 587-513 587-514 587-515 587-522 587-523 587-524 587-525 587-526 на испытания представлены: 586-307 586-204 586-422 586-524 586-201 586-411 586-013 586-023 586-115 586-125 587-301 587-201 587-422 587-522 587-511 587-011 587-023 587-114 587-126 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2617 от
01.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 530d9f34-5be4-4a0d-acd3-6b04b79c3925 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Измерительный инструмент», РОССИЯ, 443081, Самарская область, г. Самара, ул. Стара Загора, д. 29А.
Поверка
| Методика поверки / информация о поверке |
МП СГ-64-2025 Государственная система обеспечения единства измерений. Кронциркули измерительные. Методика поверки
(с 01.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
97002-25: Описание типа
2025-97002-25.pdf
|
Скачать | 365 КБ | |
|
97002-25: Методика поверки
МП СГ-64-2025
2025-mp97002-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Кронциркули измерительные (далее по тексту - кронциркули) предназначены для измерений наружных и внутренних размеров до 100 мм.
Описание
Принцип действия кронциркулей заключается в преобразовании перемещения подвижной штанги относительно неподвижной в угловое перемещение стрелки относительно шкалы или в изменение показаний электронного цифрового отсчетного устройства.
Кронциркули изготавливаются для внутренних и наружных измерений, с отсчетом показаний по круговой шкале и электронному цифровому отсчетному устройству.
Кронциркули с отсчетом показаний по круговой шкале состоят из корпуса, арретира, измерительных штанг с наконечниками, круговой шкалы.
Кронциркули с отсчетом показаний по электронному цифровому отсчетному устройству состоят из корпуса, арретира, измерительных штанг с наконечниками, электронного цифрового отсчетного устройства.
Кронциркули изготавливаются следующих моделей:
- 586 - для внутренних измерений;
- 587 - для наружных измерений.
Кронциркули модели 586 изготавливаются следующих модификаций:
- 586-011, 586-012, 586-013, 586-014, 586-015, 586-022, 586-023, 586-024, 586-025, 586-026 - для внутренних измерений, со сферическими измерительными наконечниками, с отсчетом показаний по электронному цифровому отсчетному устройству. Модификации отличаются между собой метрологическими и техническими характеристиками;
- 586-112, 586-113, 586-114, 586-115, 586-123, 586-124, 586-125, 586-126 - для внутренних измерений, с шаровыми измерительными наконечниками, с отсчетом показаний по электронному цифровому отсчетному устройству. Модификации отличаются между собой метрологическими и техническими характеристиками;
- 586-201, 586-202, 586-203, 586-204 - для внутренних измерений, со сферическими измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками;
- 586-301, 586-302, 586-303, 586-304, 586-305, 586-306, 586-307, 586-308, 586-309, 586310, 586-311, 586-312 - для внутренних измерений, со сферическими измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками;
- 586-411, 586-412, 586-413, 586-414, 586-415, 586-422, 586-423, 586-424, 586-425, 586-426 - для внутренних измерений, со сферическими измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками;
- 586-512, 586-513, 586-514, 586-515, 586-523, 586-524, 586-525, 586-526 - для внутренних измерений, с шаровыми измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками.
Кронциркули модели 587 изготавливаются следующих модификаций:
- 587-011, 587-012, 587-013, 587-014, 587-015, 587-022, 587-023, 587-024, 587-025, 587-026 - для наружных измерений, с цилиндрическими измерительными наконечниками, с отсчетом показаний по электронному цифровому отсчетному устройству. Модификации отличаются между собой метрологическими и техническими характеристиками;
- 587-111, 587-112, 587-113, 587-114, 587-115, 587-122, 587-123, 587-124, 587-125, 587-126 - для наружных измерений, с шаровыми измерительными наконечниками, с отсчетом показаний по электронному цифровому отсчетному устройству. Модификации отличаются между собой метрологическими и техническими характеристиками;
- 587-201 - для наружных измерений, со сферическими измерительными наконечниками, с отсчетом показаний по круговой шкале;
- 587-301, 587-302, 587-303, 587-304, 587-305 - для наружных измерений, со сферическими измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками;
- 587-411, 587-412, 587-413, 587-414, 587-415, 587-422, 587-423, 587-424, 587-425, 587-426 - для наружных измерений, с цилиндрическими измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками;
- 587-511, 587-512, 587-513, 587-514, 587-515, 587-522, 587-523, 587-524, 587-525, 587526 - для наружных измерений, с шаровыми измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками.
Кронциркули изготавливаются в исполнении 1 и исполнении 2, отличающиеся между собой пределами допускаемой абсолютной погрешности.
Кронциркули с отсчетом показаний по круговой шкале оснащены передвижными указателями пределов поля допуска.
Модель указана на футляре, в обозначении модификации значимыми считать первые три цифры до знака «дефис», которые указывают на модель кронциркуля.
IP
Товарный знак наносится на паспорт кронциркулей типографским методом, на циферблат или на лицевую поверхность цифрового отсчетного устройства краской, лазерной маркировкой или с помощью наклейки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится краской или лазерной маркировкой в местах, указанных на рисунке 13.
Цвета корпуса и циферблата отсчетного устройства не влияют на метрологические характеристики кронциркулей и могут быть изменены изготовителем.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид кронциркулей указан на рисунках 1 - 12.
Пломбирование кронциркулей от несанкционированного доступа не предусмотрено.

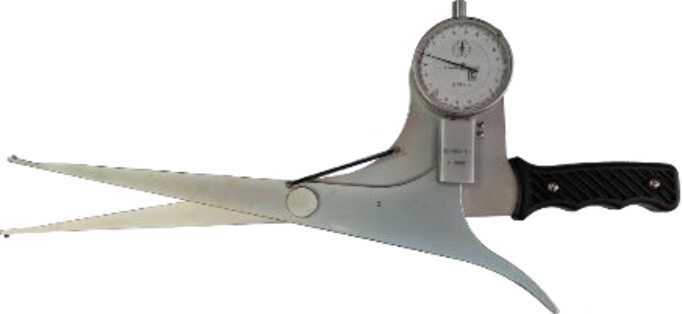

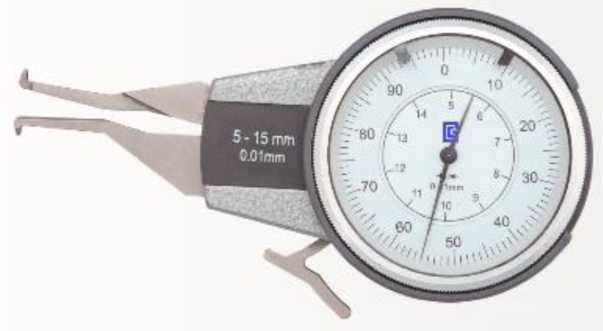

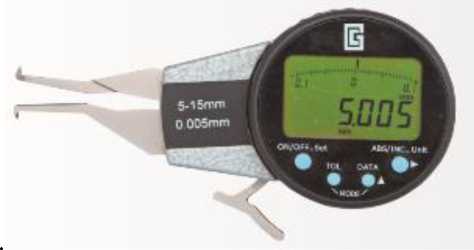

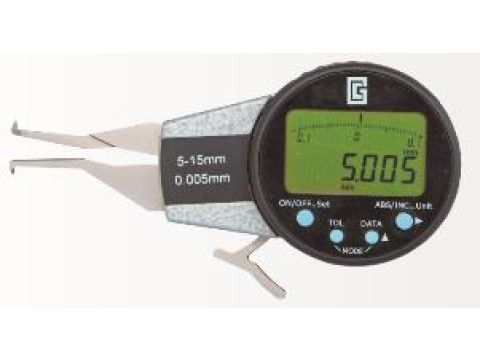

Рисунок 1 - Общий вид кронциркулей модели 586 модификаций 586-011, 586-012, 586-013, 586-014, 586-015, 586-022, 586-023, 586-024, 586-025, 586-026

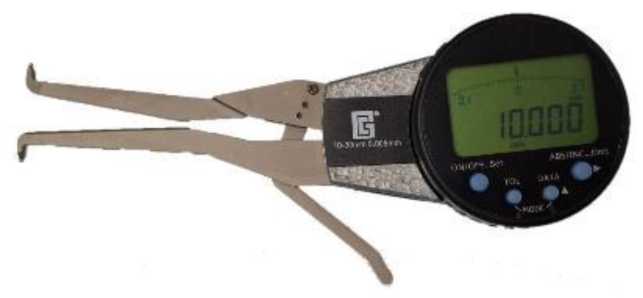

Рисунок 2 - Общий вид кронциркулей модели 586 модификаций 586-112, 586-113, 586-114, 586-115, 586-123, 586-124, 586-125, 586-126

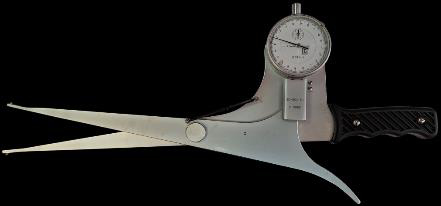

Рисунок 3 - Общий вид кронциркулей модели 586 модификаций 586-201, 586-202, 586-203, 586-204
Рисунок 4 - Общий вид кронциркулей модели 586 модификаций 586-301, 586-302, 586-303, 586-304, 586-305, 586-306, 586-307, 586-308, 586-309, 586-310, 586-311, 586-312

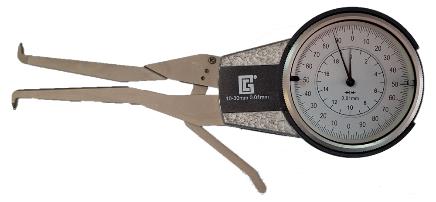

Рисунок 5 - Общий вид кронциркулей модели 586 модификаций 586-411, 586-412, 586-413, 586-414, 586-415, 586-422, 586-423, 586-424, 586-425, 586-426
Рисунок 6 - Общий вид кронциркулей модели 586 модификаций 586-512, 586-513, 586-514, 586-515, 586-523, 586-524, 586-525, 586-526

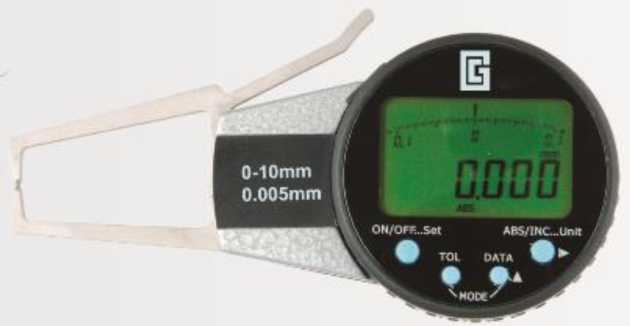

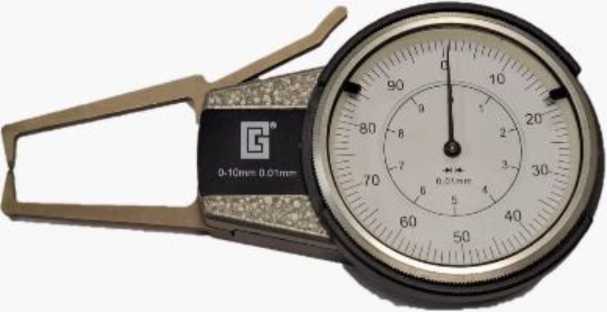

Рисунок 7 - Общий вид кронциркулей модели 587 модификаций 587-011, 587-012, 587-013, 587-014, 587-015, 587-022, 587-023, 587-024, 587-025, 587-026

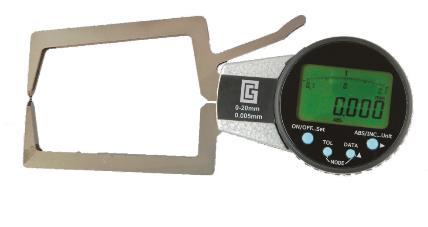

Рисунок 8 - Общий вид кронциркулей модели 587 модификаций 587-111, 587-112, 587-113, 587-114, 587-115, 587-122, 587-123, 587-124, 587-125, 587-126

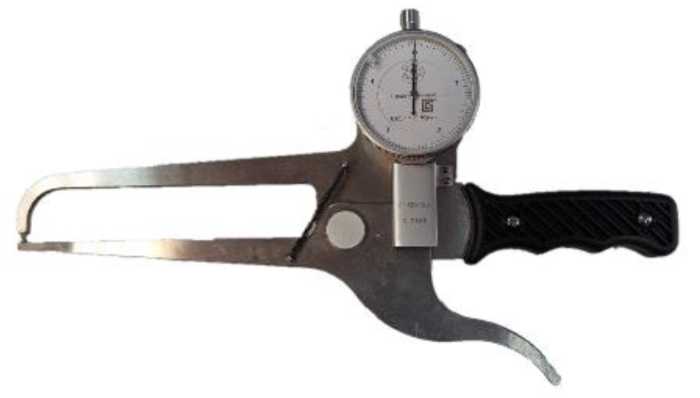

Рисунок 9 - Общий вид кронциркулей модели 587 модификации 587-201

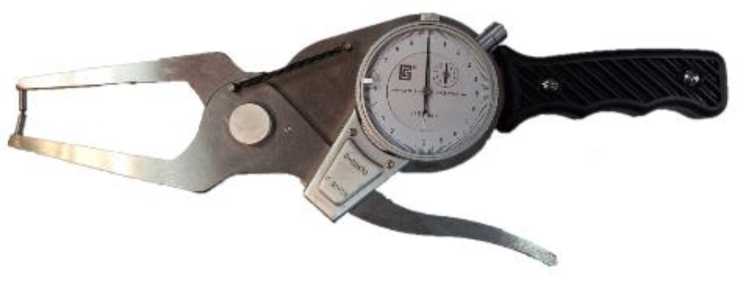

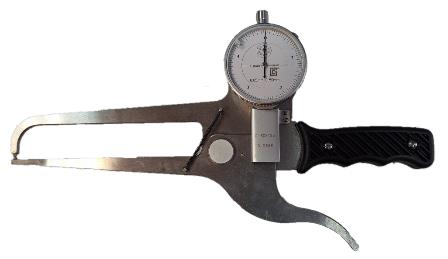

Рисунок 10 - Общий вид кронциркулей модели 587 модификаций 587-301, 587-302, 587-303, 587-304, 587-305
Рисунок 11 - Общий вид кронциркулей модели 587 модификаций 587-411, 587-412, 587-413, 587-414, 587-415, 587-422, 587-423, 587-424, 587-425, 587-426

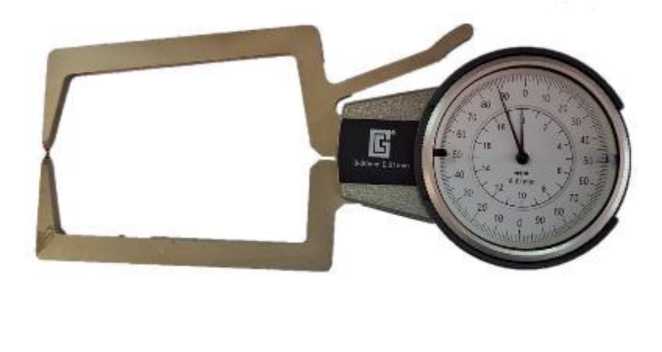

Рисунок 12 - Общий вид кронциркулей модели 587 модификаций 587-511, 587-512, 587-513, 587-514, 587-515, 587-522, 587-523, 587-524, 587-525, 587-526

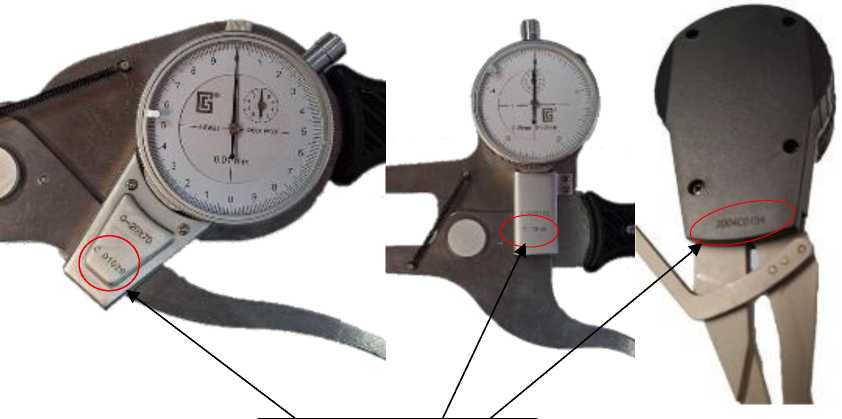

Место нанесения заводского номера
Рисунок 13 - Места нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер электронного цифрового отсчетного устройства кронциркулей на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция кронциркулей с отсчетом показаний по электронному цифровому отсчетному устройству исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики кронциркулей для внутренних измерений с отсчетом показаний по электронному цифровому отсчетному устройству
|
Модель |
Модификация |
Диапазон измерений, мм |
Шаг дискретности , мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
586 |
586-011 |
От 5 до 15 |
0,005 |
20 |
±0,02 |
±0,03 |
|
586-012 |
От 10 до 20 |
0,005 |
25 |
±0,02 |
±0,03 | |
|
586-013 |
От 20 до 30 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-014 |
От 30 до 40 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-015 |
От 40 до 50 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-022 |
От 5 до 25 |
0,005 |
35 |
±0,03 |
±0,04 | |
|
586-023 |
От 10 до 30 |
0,005 |
55 |
±0,03 |
±0,04 | |
|
586-024 |
От 20 до 40 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
586-025 |
От 30 до 50 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
586-026 |
От 40 до 60 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
Модель |
Модификация |
Диапазон измерений, мм |
Шаг дискретности , мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
586 |
586-112 |
От 10 до 20 |
0,005 |
25 |
±0,02 |
±0,03 |
|
586-113 |
От 20 до 30 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-114 |
От 30 до 40 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-115 |
От 40 до 50 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-123 |
От 10 до 30 |
0,005 |
55 |
±0,03 |
±0,04 | |
|
586-124 |
От 20 до 40 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
586-125 |
От 30 до 50 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
586-126 |
От 40 до 60 |
0,005 |
80 |
±0,03 |
±0,04 | |
Таблица 2 - Метрологические характеристики кронциркулей для внутренних измерений с отсчетом показаний по круговой шкале
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
586 |
586-201 |
От 10 до 30 |
0,01 |
50 |
±0,030 |
±0,040 |
|
586-202 |
От 10 до 30 |
0,01 |
100 |
±0,030 |
±0,040 | |
|
586-203 |
От 30 до 50 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
586-204 |
От 30 до 50 |
0,01 |
150 |
±0,030 |
±0,040 | |
|
586-301 |
От 10 до 30 |
0,01 |
80 |
±0,035 |
±0,050 | |
|
586-302 |
От 15 до 35 |
0,01 |
80 |
±0,035 |
±0,050 | |
|
586-303 |
От 20 до 40 |
0,01 |
80 |
±0,035 |
±0,050 | |
|
586-304 |
От 30 до 50 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-305 |
От 35 до 55 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-306 |
От 40 до 60 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-307 |
От 50 до 70 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-308 |
От 55 до 75 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-309 |
От 60 до 80 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-310 |
От 70 до 90 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-311 |
От 75 до 95 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-312 |
От 80 до 100 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-411 |
От 5 до 15 |
0,01 |
20 |
±0,020 |
±0,030 | |
|
586-412 |
От 10 до 20 |
0,01 |
25 |
±0,020 |
±0,030 | |
|
586-413 |
От 20 до 30 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-414 |
От 30 до 40 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-415 |
От 40 до 50 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-422 |
От 5 до 25 |
0,01 |
35 |
±0,030 |
±0,040 | |
|
586-423 |
От 10 до 30 |
0,01 |
55 |
±0,030 |
±0,040 | |
|
586-424 |
От 20 до 40 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
586-425 |
От 30 до 50 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
586-426 |
От 40 до 60 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
586 |
586-512 |
От 10 до 20 |
0,01 |
25 |
±0,020 |
±0,030 |
|
586-513 |
От 20 до 30 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-514 |
От 30 до 40 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-515 |
От 40 до 50 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-523 |
От 10 до 30 |
0,01 |
55 |
±0,030 |
±0,040 | |
|
586-524 |
От 20 до 40 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
586-525 |
От 30 до 50 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
586-526 |
От 40 до 60 |
0,01 |
80 |
±0,030 |
±0,040 | |
Таблица 3 - Метрологические характеристики кронциркулей для наружных измерений с отсчетом показаний по электронному цифровому отсчетному устройству___________________
|
Модель |
Модификация |
Диапазон измерений, мм |
Шаг дискретности, мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
587 |
587-011 |
От 0 до 10 |
0,005 |
40 |
±0,02 |
±0,03 |
|
587-012 |
От 10 до 20 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-013 |
От 20 до 30 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-014 |
От 30 до 40 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-015 |
От 40 до 50 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-022 |
От 0 до 20 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-023 |
От 10 до 30 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-024 |
От 20 до 40 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-025 |
От 30 до 50 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-026 |
От 40 до 60 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-111 |
От 0 до 10 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-112 |
От 10 до 20 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-113 |
От 20 до 30 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-114 |
От 30 до 40 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-115 |
От 40 до 50 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-122 |
От 0 до 20 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-123 |
От 10 до 30 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-124 |
От 20 до 40 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-125 |
От 30 до 50 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-126 |
От 40 до 60 |
0,005 |
80 |
±0,03 |
±0,04 | |
Таблица 4 - Метрологические характеристики кронциркулей для наружных измерений с отсчетом показаний по . круговой шкале_________________________________________________
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
587 |
587-201 |
От 0 до 50 |
0,05 |
125 |
±0,100 |
±0,150 |
|
587-301 |
От 0 до 20 |
0,01 |
70 |
±0,035 |
±0,050 | |
|
587-302 |
От 20 до 40 |
0,01 |
70 |
±0,035 |
±0,050 | |
|
587-303 |
От 40 до 60 |
0,01 |
70 |
±0,035 |
±0,050 | |
|
587-304 |
От 60 до 80 |
0,01 |
70 |
±0,035 |
±0,050 | |
|
587-305 |
От 80 до 100 |
0,01 |
70 |
±0,035 |
±0,050 | |
|
587-411 |
От 0 до 10 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-412 |
От 10 до 20 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-413 |
От 20 до 30 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-414 |
От 30 до 40 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-415 |
От 40 до 50 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-422 |
От 0 до 20 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-423 |
От 10 до 30 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-424 |
От 20 до 40 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-425 |
От 30 до 50 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-426 |
От 40 до 60 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-511 |
От 0 до 10 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-512 |
От 10 до 20 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-513 |
От 20 до 30 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-514 |
От 30 до 40 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-515 |
От 40 до 50 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-522 |
От 0 до 20 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-523 |
От 10 до 30 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-524 |
От 20 до 40 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-525 |
От 30 до 50 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-526 |
От 40 до 60 |
0,01 |
80 |
±0,030 |
±0,040 | |
аблица 5 - Габаритные размеры и масса
|
Модель |
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
ширина |
длина |
высота | |||
|
586 |
586-011 |
80 |
160 |
37 |
0,260 |
|
586-012 |
80 |
165 |
37 |
0,270 | |
|
586-013 |
80 |
165 |
37 |
0,270 | |
|
586-014 |
80 |
165 |
37 |
0,275 | |
|
586-015 |
80 |
165 |
37 |
0,280 | |
|
586-022 |
80 |
185 |
37 |
0,295 | |
|
586-023 |
80 |
185 |
37 |
0,300 | |
|
586-024 |
80 |
185 |
37 |
0,300 | |
|
586-025 |
80 |
185 |
37 |
0,305 | |
|
586-026 |
80 |
190 |
37 |
0,310 | |
|
Модель |
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
ширина |
длина |
высота | |||
|
586 |
586-112 |
80 |
165 |
37 |
0,270 |
|
586-113 |
80 |
165 |
37 |
0,270 | |
|
586-114 |
80 |
165 |
37 |
0,275 | |
|
586-115 |
80 |
165 |
37 |
0,280 | |
|
586-123 |
80 |
185 |
37 |
0,300 | |
|
586-124 |
80 |
185 |
37 |
0,300 | |
|
586-125 |
80 |
185 |
37 |
0,305 | |
|
586-126 |
80 |
190 |
37 |
0,310 | |
|
586-201 |
175 |
285 |
35 |
0,550 | |
|
586-202 |
175 |
335 |
35 |
0,590 | |
|
586-203 |
190 |
385 |
35 |
0,650 | |
|
586-204 |
190 |
405 |
35 |
0,690 | |
|
586-301 |
120 |
295 |
35 |
0,550 | |
|
586-302 |
120 |
295 |
35 |
0,550 | |
|
586-303 |
120 |
295 |
35 |
0,550 | |
|
586-304 |
120 |
315 |
35 |
0,560 | |
|
586-305 |
120 |
315 |
35 |
0,560 | |
|
586-306 |
120 |
315 |
35 |
0,560 | |
|
586-307 |
120 |
315 |
35 |
0,560 | |
|
586-308 |
120 |
315 |
35 |
0,560 | |
|
586-309 |
120 |
315 |
35 |
0,560 | |
|
586-310 |
120 |
315 |
35 |
0,560 | |
|
586-311 |
120 |
315 |
35 |
0,560 | |
|
586-312 |
120 |
315 |
35 |
0,560 | |
|
586-411 |
80 |
160 |
28 |
0,240 | |
|
586-412 |
80 |
165 |
28 |
0,250 | |
|
586-413 |
80 |
165 |
28 |
0,260 | |
|
586-414 |
80 |
165 |
28 |
0,260 | |
|
586-415 |
80 |
165 |
28 |
0,260 | |
|
586-422 |
80 |
190 |
28 |
0,280 | |
|
586-423 |
80 |
185 |
28 |
0,280 | |
|
586-424 |
80 |
185 |
28 |
0,280 | |
|
586-425 |
80 |
185 |
28 |
0,285 | |
|
586-426 |
80 |
190 |
28 |
0,290 | |
|
586-512 |
80 |
165 |
28 |
0,260 | |
|
586-513 |
80 |
165 |
28 |
0,260 | |
|
586-514 |
80 |
165 |
28 |
0,260 | |
|
586-515 |
80 |
165 |
28 |
0,270 | |
|
586-523 |
80 |
185 |
28 |
0,280 | |
|
586-524 |
80 |
185 |
28 |
0,280 | |
|
586-525 |
80 |
185 |
28 |
0,285 | |
|
586-526 |
80 |
190 |
28 |
0,290 | |
|
Модель |
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
ширина |
длина |
высота | |||
|
587 |
587-011 |
80 |
166 |
37 |
0,260 |
|
587-012 |
80 |
165 |
37 |
0,270 | |
|
587-013 |
80 |
165 |
37 |
0,270 | |
|
587-014 |
80 |
165 |
37 |
0,275 | |
|
587-015 |
80 |
165 |
37 |
0,280 | |
|
587-022 |
80 |
185 |
37 |
0,295 | |
|
587-023 |
80 |
185 |
37 |
0,300 | |
|
587-024 |
80 |
185 |
37 |
0,300 | |
|
587-025 |
80 |
185 |
37 |
0,305 | |
|
587-026 |
80 |
190 |
37 |
0,310 | |
|
587-111 |
80 |
166 |
37 |
0,260 | |
|
587-112 |
80 |
165 |
37 |
0,270 | |
|
587-113 |
80 |
165 |
37 |
0,270 | |
|
587-114 |
80 |
165 |
37 |
0,275 | |
|
587-115 |
80 |
165 |
37 |
0,280 | |
|
587-122 |
80 |
185 |
37 |
0,295 | |
|
587-123 |
80 |
185 |
37 |
0,300 | |
|
587-124 |
80 |
185 |
37 |
0,300 | |
|
587-125 |
80 |
185 |
37 |
0,305 | |
|
587-126 |
80 |
190 |
37 |
0,310 | |
|
587-201 |
175 |
305 |
37 |
1,150 | |
|
587-301 |
107 |
305 |
37 |
0,550 | |
|
587-302 |
107 |
305 |
37 |
0,550 | |
|
587-303 |
107 |
305 |
37 |
0,550 | |
|
587-304 |
107 |
305 |
37 |
0,550 | |
|
587-305 |
107 |
305 |
37 |
0,550 | |
|
587-411 |
75 |
140 |
28 |
0,240 | |
|
587-412 |
80 |
165 |
28 |
0,250 | |
|
587-413 |
80 |
165 |
28 |
0,260 | |
|
587-414 |
80 |
165 |
28 |
0,260 | |
|
587-415 |
80 |
165 |
28 |
0,260 | |
|
587-422 |
80 |
190 |
28 |
0,280 | |
|
587-423 |
80 |
185 |
28 |
0,280 | |
|
587-424 |
80 |
185 |
28 |
0,280 | |
|
587-425 |
80 |
185 |
28 |
0,285 | |
|
587-426 |
80 |
190 |
28 |
0,290 | |
|
587-511 |
75 |
140 |
28 |
0,240 | |
|
587-512 |
80 |
165 |
28 |
0,250 | |
|
587-513 |
80 |
165 |
28 |
0,260 | |
|
587-514 |
80 |
165 |
28 |
0,260 | |
|
587-515 |
80 |
165 |
28 |
0,260 | |
|
587-522 |
80 |
190 |
28 |
0,280 | |
|
587-523 |
80 |
185 |
28 |
0,280 | |
|
587-524 |
80 |
185 |
28 |
0,280 | |
|
587-525 |
80 |
185 |
28 |
0,285 | |
|
587-526 |
80 |
190 |
28 |
0,290 | |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
От + 15 до +25 80 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Кронциркуль измерительный |
- |
1 шт. |
|
Элемент питания для кронциркулей с отсчетом показаний по электронному цифровому отсчетному устройству |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт для кронциркулей модели: -586 -587 |
КР 586.00.001 ПС КР 587.00.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Заметки по эксплуатации и хранению» паспорта кронциркулей.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
ТУ 3933-007-26749600-2025 «Кронциркули измерительные. Технические условия».
Другие Циркули
