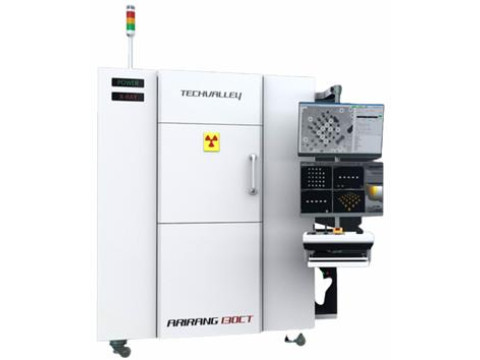

Установка рентгеновского контроля ARIRANG 130CT
| Номер в ГРСИ РФ: | 97006-25 |
|---|---|
| Производитель / заявитель: | Techvalley Co., Ltd., КОРЕЯ |
Установка рентгеновского контроля ARIRANG 130CT (далее - установка) предназначена для измерений линейных размеров изделий.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97006-25 | ||||||
| Наименование | Установка рентгеновского контроля | ||||||
| Модель | ARIRANG 130CT | ||||||
| Приказы |
№2617 от
01.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4793334c-8d75-4ac8-fec6-28695a092b05 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Techvalley Co., Ltd., КОРЕЯ, РЕСПУБЛИКА, 33, Jikdong-ro, Gwanju-si, Gyunggi-do
Поверка
| Методика поверки / информация о поверке |
МП 2512-0001-2025 Государственная система обеспечения единства измерений Установка рентгеновского контроля ARIRANG 130CT Методика поверки
(с 01.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97006-25: Описание типа
2025-97006-25.pdf
|
Скачать | 138.8 КБ | |
|
97006-25: Методика поверки
МП 2512-0001-2025
2025-mp97006-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Установка рентгеновского контроля ARIRANG 130CT (далее - установка) предназначена для измерений линейных размеров изделий.
Описание
К настоящему типу средства измерений относится установка с заводским № AR130CT-220139.
Принцип действия установки основан на преобразовании рентгеновского излучения, прошедшего через изделие, установленное на стол между источником ионизирующего излучения и детектором, в цифровое изображение. Рентгеновское излучение, генерируемое источником ионизирующего излучения, попадает на чувствительную область детектора, формирует цифровой сигнал, далее цифровой сигнал передается на компьютер и при помощи программного обеспечения формируется цифровое изображение изделия.
Установка состоит из защитного свинцового корпуса, предотвращающего проникновение рентгеновского излучения во внешнюю среду, источника ионизирующего излучения (рентгеновская трубка), генератора высокого напряжения, детектора, стола для установки, перемещения и вращения изделия.
Общий вид установки представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения нанесен на боковую панель корпуса на маркировочной табличке методом лазерной гравировки. Пломбирование установки не предусмотрено. Место нанесения заводского номера приведено на рисунке 2. Нанесение знака поверки на установку не предусмотрено.

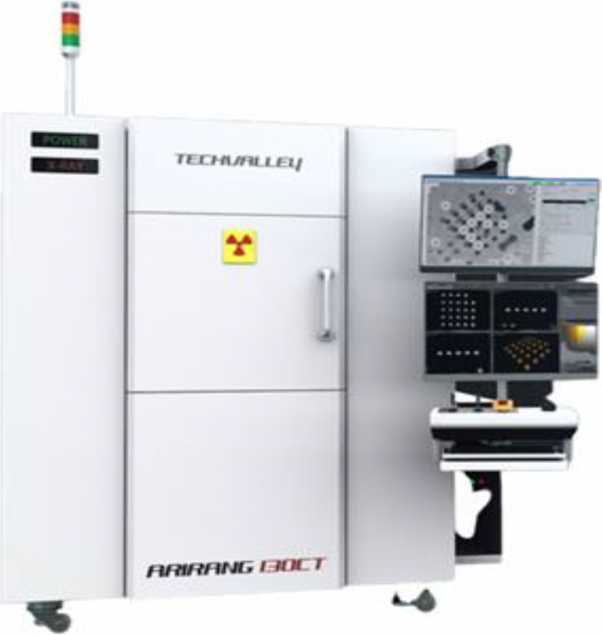

Рисунок 1 - Общий вид установки
Место нанесения заводского номера
MODEL POWER CURRENT VOLTAGE MANUFACTURED SERIAL NO. DESIGN CER. NO.
: ARIRANG 130CT : 220V AC S0/60Hz • MAX. 0.5mA : MAX. 130kV : 2022.11.23
: AR130CT-220139
: NSSC1.12RG001.19
TECHVALLEY Co.,LW. MADE IN KOREA
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Установка имеет автономное программное обеспечение (далее - ПО), предназначенное для управления установкой, сбора, обработки, визуализации, анализа, хранения и передачи результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Techvalley X-ray Inspection System |
|
Номер версии (идентификационный номер) ПО |
v23.7.26.X* |
|
Цифровой идентификатор ПО |
_ |
|
* «Х» цифро-буквенное многозначное обозначение, не относящееся к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм |
от 0,2 до 45,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
±(50+2-L)1) |
|
1) L - измеряемая длина в мм. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
1700 1500 2000 |
|
Масса, кг, не более |
2500 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от +18 до +25 80 |
|
Параметры электропитания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
5000 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Наработка до отказа, ч, не менее |
20000 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации совмещенной с паспортом типографским способом.
Комплектность
Таблица 5 - Комплектность установки
|
Наименование |
Обозначение |
Количество |
|
Установка рентгеновского контроля |
ARIRANG 130CT |
1 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Инструкция по эксплуатации совмещенная с паспортом |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Установка рентгеновского контроля ARIRANG 130CT. Инструкция по эксплуатации совмещенная с паспортом», в разделе 6 «Использование установки».
Нормативные документы
Стандарт предприятия Techvalley Co., Ltd.
