Манометры показывающие ДМГ-60
| Номер в ГРСИ РФ: | 97012-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО «Измерение», г. Саранск |
|
97012-25: Описание типа
2025-97012-25.pdf
|
Скачать | 118.6 КБ |
Манометры показывающие ДМГ-60 (далее - манометры) предназначены для измерений избыточного давления воздуха и неагрессивных газов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97012-25 | |||||||||
| Действует | по 28.11.2030 | |||||||||
| Наименование | Манометры показывающие | |||||||||
| Модель | ДМГ-60 | |||||||||
| Модификации |
ДМГ-60-Р ДМГ-60-Т |
|||||||||
| Приказы |
№2591 от
28.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 064614a0-fb46-1d5e-cc04-720b5c520761 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Измерение», РОССИЯ, 430034, г. Саранск, ул. Лодыгина, д. 5, стр. 13
Поверка
| Методика поверки / информация о поверке |
МИ 2124-90 Рекомендация. Государственная система обеспечения единства измерений. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
(с 28.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97012-25: Описание типа
2025-97012-25.pdf
|
Скачать | 118.6 КБ |
Описание типа
Назначение
Манометры показывающие ДМГ-60 (далее - манометры) предназначены для измерений избыточного давления воздуха и неагрессивных газов.
Описание
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации мембранной коробки (или мембранным блоком). Под воздействием измеряемого давления свободный конец мембранной коробки перемещается и через тягу передается на трибкосекторный механизм, который приводит во вращательное движение указательную стрелку.
Отсчетное устройство выполнено в виде круговой шкалы и показывающей стрелки, насаженной на ось трибки.
Манометры выпускаются в 2 модификациях: ДМГ-60-Р, ДМГ-60-Т, отличающихся внешним видом и расположением присоединительного штуцера для подачи давления.
Места
Место нанесения знака
пломбирования утверждения типа
кПа
пмь 50
|МГ-вО
20 Atx 40
10
'ДШГ40
Место нанесения
Модификация ДМГ-60-Р заводского номера Модификация ДМГ-60-Т

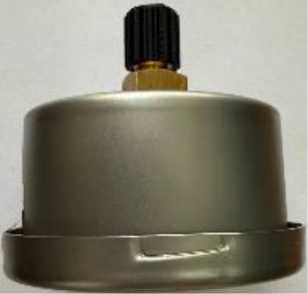

Рисунок 1 - Общий вид
Общий вид манометров приведен на рисунке 1.
Защита манометров от несанкционированного доступа осуществляется методом пломбирования на боковые поверхности с помощью наклеек.
Знак поверки наносится на заднюю сторону манометров.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на циферблат манометров методом окрашивания.
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний избыточного давления, кПа |
от 0 до 6; от 0 до10; от 0 до 40; от 0 до 60 |
|
Диапазон измерений избыточного давления, % |
от 0 до 75 диапазона показаний |
|
Класс точности по ГОСТ 2405-88 1) |
1,5; 2,5 |
|
Пределы допускаемой основной приведенной погрешности измерений избыточного давления 1), % |
±1,5; ±2,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений избыточного давления, вызванной отклонением температуры окружающей среды от нормальной, % |
±Kt х |t2 - ti| где Kt - температурный коэффициент равный 0,06 %/°С для манометров класса точности 1,5 и 0,1 %/°С для манометров класса точности 2,5 t2 - температура окружающего воздуха, °С ti - нормальное значение температуры равное 15 °С, если t2 < ti, °С и 25 °С, если t2 > ti, °С |
|
Примечания: 1) Фактическое значение указано в паспорте. 2) Нормирующим значением для приведённой погрешности является верхнее значение диапазона показаний. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты оболочки по ГОСТ 14254-2015 - ДМГ-60-Р - ДМГ-60-Т |
IP40 IP54 |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +3 5 °С без конденсации влаги, % - атмосферное давление, кПа |
от -50 до +60 до 98 от 84 до 106,7 |
|
Габаритные размеры (диаметрх высотахширина), мм, не более - ДМГ-60-Р - ДМГ-60-Т |
67x110x42 74x76x42 |
|
Масса, кг, не более |
0,2 |
Знак утверждения типа
наносится на циферблат манометров методом окрашивания и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Манометр показывающий |
ДМГ-60-X* |
1 |
|
Руководство по эксплуатации |
ЦТКА.406121.031 РЭ |
1 |
|
Паспорт |
ЦТКА.406121.031 ПС |
1 |
|
Примечания: * Х - в зависимости от модификации. Допускается при поставке манометров в один адрес поставлять 1 экземпляр руководства по эксплуатации. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ЦТКА.406121.031 РЭ «Манометр показывающий ДМГ-60. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 4212-118-00227471-2005 Манометры показывающие ДМГ-60. Технические условия.
