Анализаторы диоксида кремния MT Measurement Si
| Номер в ГРСИ РФ: | 97014-25 |
|---|---|
| Производитель / заявитель: | ЗАО "Меттлер-Толедо Восток", г.Москва |
Анализаторы диоксида кремния MT Measurement Si (далее - анализаторы) предназначены для автоматических непрерывных измерений массовой концентрации диоксида кремния (SiO2) в воде в лабораторных условиях и на промышленных предприятиях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97014-25 | ||||||
| Действует | по 02.12.2030 | ||||||
| Наименование | Анализаторы диоксида кремния | ||||||
| Модель | MT Measurement Si | ||||||
| Модификации |
Si-100 Si-200 Si-500 Si-2000 на испытание представлена: Si-500 |
||||||
| Приказы |
№2619 от
02.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 13ce06af-041c-4627-4569-3075d7bad64a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Меттлер-Толедо Восток», РОССИЯ, 101000, г. Москва, б-р Сретенский, д. 6/1, стр. 1, ком. 8, 10, 16
Поверка
| Методика поверки / информация о поверке |
МП 2450-0040-2025 Государственная система обеспечения единства измерений Анализаторы диоксида кремния MT Measurement Si Методика поверки
(с 02.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97014-25: Описание типа
2025-97014-25.pdf
Файл устарел
|
Скачать | 178.5 КБ | |
|
97014-25: Методика поверки
МП 2450-0040-2025
2025-mp97014-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
97014-25: Описание типа
2025-97014-25-1.pdf
|
Скачать | 178.5 КБ | |
|
97014-25: Методика поверки
МП 2450-0040-2025
2025-mp97014-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Анализаторы диоксида кремния MT Measurement Si (далее - анализаторы) предназначены для автоматических непрерывных измерений массовой концентрации диоксида кремния (SiO2) в воде в лабораторных условиях и на промышленных предприятиях.
Описание
Принцип действия анализаторов - фотометрический, основанный на взаимосвязи между оптической плотностью раствора кремнемолибденовой гетерополикислоты и массовой концентрацией диоксида кремния. Электрический сигнал, пропорциональный массовой концентрации диоксида кремния, поступающий с фотодетектора, преобразуется в цифровой код, соответствующий результату измерений.
Анализаторы являются стационарными приборами и конструктивно выполнены в виде шкафа с закрытым корпусом. В корпусе анализатора находятся измерительная ячейка, микропроцессорный блок, делитель потоков пробы, бутыли с реагентами и соединительные трубки. На лицевой панели анализаторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображаются результаты измерений массовой концентрации диоксида кремния и меню управления прибором.
Анализаторы имеют до 6 программируемых аналоговых токовых выходов от 0(4) до 20 мА (по одному выходу на каждый канал измерения) и одно реле сигнализации, а также передают данные по протоколу RS-485, LAN, Wi-Fi или 4G (опционально).
Измерительная ячейка состоит из входного отверстия для подачи пробы, магнитной мешалки, входных отверстий для реагентов, светодиодного источника света, фотодетектора и трубки для сброса.
К данному типу средств измерений относятся анализаторы диоксида кремния MT Measurement Si, выпускаемые под товарным знаком «МТ Measurement».
Анализаторы выпускаются в 4 моделях: Si-100, Si-200, Si-500, Si-2000. Все модели выполнены на единой элементной базе, имеют идентичный внешний вид и отличаются диапазонами измерений массовой концентрации диоксида кремния.
Общий вид анализаторов приведен на рисунке 1а. Заводской номер анализатора, состоящий из 10 арабских цифр, нанесен типографским способом на клеевую табличку, расположенную на боковой панели анализатора. Товарный знак «МТ Measurement» нанесен на лицевую панель корпуса. Общий вид места и формата нанесения заводского номера приведен на рисунке 1б. Заводской номер анализатора указывается в паспорте СИ.
Нанесение знака поверки на анализатор не предусмотрено.
Пломбирование анализатора не предусмотрено.
Место нанесения
Место нанесения
товарного знака
заводского номера и знака утверждения типа

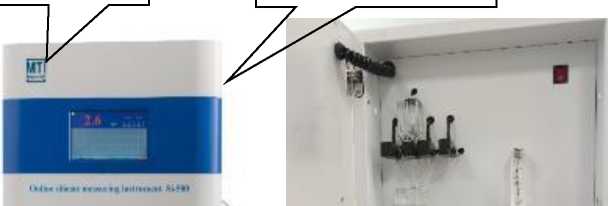

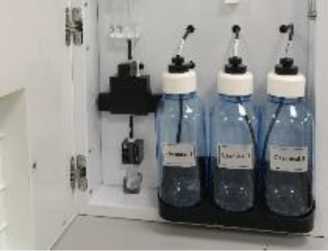

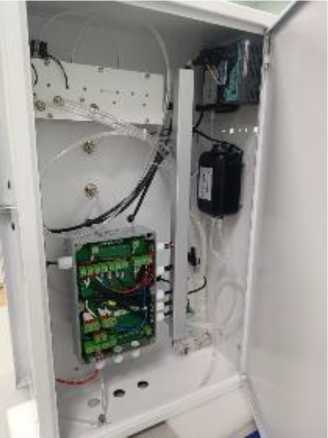

Рисунок 1а - Внешний вид анализаторов диоксида кремния MT Measurement Si
с указанием места нанесения товарного знака, заводского номера и знака утверждения типа

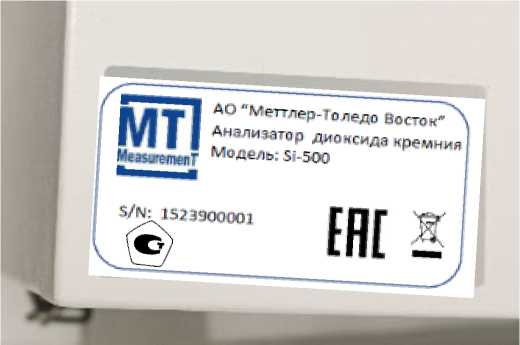

Рисунок 1б - Общий вид клеевой таблички с указанием формата нанесения заводского номера
Программное обеспечение
Анализаторы оснащены программным обеспечением, осуществляющим их функционирование, выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню анализатора путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Программное обеспечение защищено паролем.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
Controller software |
SW |
1.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модель Si-100 |
Модель Si-200 |
Модель Si-500 |
Модель Si-2000 | |
|
Диапазон измерений массовой концентрации диоксида кремния, мкг/дм3 |
от 0,1 до 100 |
от 0,1 до 200 |
от 0,1 до 500 |
от 0,1 до 2000 |
|
Пределы допускаемых значений относительной погрешности измерений массовой концентрации диоксида кремния, % |
±5 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание: - напряжение, В |
от 100 до 240 |
|
- частота, Гц |
50 |
|
- потребляемая мощность, В^А, не более |
50 |
|
Габаритные размеры, мм, не более: - длина |
560 |
|
- ширина |
310 |
|
- высота |
710 |
|
Масса, кг, не более |
15 |
|
Изменения показаний анализатора за 24 ч непрерывной работы, % от диапазона измерений, не более |
±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +50 |
|
- относительная влажность, воздуха, % |
от 10 до 85 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Диапазон температур анализируемой среды, °С |
от +15 до +25 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
80 000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта, а также типографским способом на клеевую табличку, расположенную на боковой части корпуса анализаторов.
Комплектность
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор диоксида кремния |
MT Measurement Si |
1 шт. |
|
Монтажные приспособления |
_ |
1 компл. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Набор реактивов и принадлежностей |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе VII «Эксплуатация прибора» документа «Анализаторы диоксида кремния MT Measurement Si. Руководство по эксплуатации».
Нормативные документы
ТУ26.51.5-023-45862615-2024 Анализаторы диоксида кремния MT Measurement Si.
Технические условия.
