Приборы для измерений отклонений формы и расположения поверхностей вращения MetroLLab RoundScan
| Номер в ГРСИ РФ: | 97016-25 |
|---|---|
| Производитель / заявитель: | ООО "БМСЛ", г. Москва |
Приборы для измерений отклонений формы и расположения поверхностей вращения MetroLLab RoundScan (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97016-25 | ||||||
| Действует | по 02.12.2030 | ||||||
| Наименование | Приборы для измерений отклонений формы и расположения поверхностей вращения | ||||||
| Модель | MetroLLab RoundScan | ||||||
| Модификации |
RoundScan RА25 RoundScan RА50 RoundScan RА100 RoundScan RM30 RoundScan RM50 RoundScan RM100 на испытание представлена: RoundScan RA50 |
||||||
| Приказы |
№2619 от
02.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 71f78e2f-df45-780a-f394-5556402564b6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «БМСЛ», РОССИЯ, Xi’an Wilson Precision Instruments Co., Ltd.; Tianhui Science Park, Industrial Second Road, Chang'an District, Xi'an City
Поверка
| Методика поверки / информация о поверке |
МП 203-58-2024 Государственная система обеспечения единства измерений. Приборы для измерений отклонений формы и расположения поверхностей вращения MetroLLab RoundScan Методика поверки
(с 02.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97016-25: Описание типа
2025-97016-25.pdf
|
Скачать | 173.2 КБ | |
|
97016-25: Методика поверки
МП 203-58-2024
2025-mp97016-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Приборы для измерений отклонений формы и расположения поверхностей вращения MetroLLab RoundScan (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Описание
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Отклонения измеряемого профиля от базовых поверхностей прибора фиксируются датчиком и преобразуются в электрический сигнал, пропорциональный этим отклонениям, с дальнейшим преобразованием в цифровой вид.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером c программным обеспечением.
Механическая часть включает в свой состав: шпиндель с рабочим столом для вращения, установки, центрирования и выравнивания контролируемой детали, датчик со щупом, механизм крепления и перемещения по оси X (по горизонтали) со шкалой, колонну со шкалой по оси Z для обеспечения перемещения датчика по вертикали.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;
- расчет максимального отклонения профиля;
- расчет отклонений профиля от номинального.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Приборы выпускаются следующих модификаций: RoundScan RA25, RoundScan RA5O, RoundScan RAIOO, RoundScan RM30, RoundScan RM50, RoundScan RM100, отличающихся рядом конструктивных особенностей.
Приборы модификаций RoundScan RA25, RoundScan RA50, RoundScan RA100 имеют стол для автоматического центрирования и выравнивания деталей, а также образцовую направляющую для вертикального перемещения датчика (колонну), что позволяет проводить измерения отклонений от прямолинейности по вертикали, а также расчет параметров цилиндричности.
Приборы всех модификаций оснащаются приводами для моторизованного перемещения датчика по осям X и Z.
Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде буквенно-цифрового или цифрового обозначения нанесен методом печати на маркировочную табличку (Рис. 2), которая расположена на боковой панели основания приборов.
Общий вид приборов представлен на рисунке 1.
(а)
Место нанесения таблички с заводским номером и знака утверждения типа
(б)
Место нанесения таблички с заводским номером и знака утверждения типа

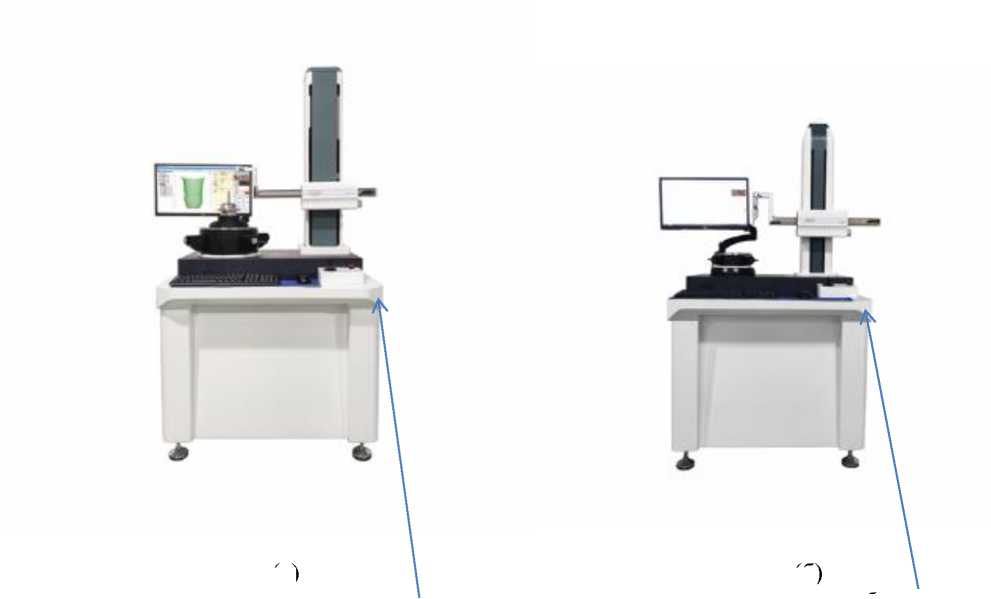

Рисунок 1 - Внешний вид приборов MetroLLab RoundScan: а) RoundScan RA25, RoundScan RA50, RoundScan RA100, б) RoundScan RM30, RoundScan RM50, RoundScan RM100

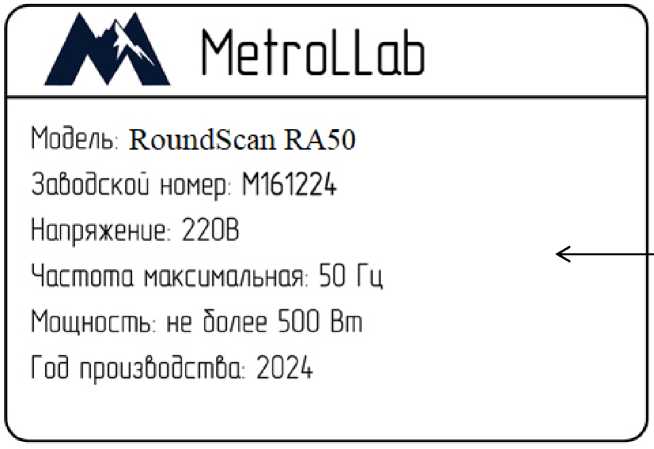

Рисунок 2 - Вид маркировочной таблички
Место нанесения знака утверждения типа
Программное обеспечение
Программное обеспечение CA представляют собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на компьютер. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_____________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CA |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор ПО |
- |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонений от круглости, мкм |
от 0,015 до 500 |
|
Предел допускаемой абсолютной радиальной погрешности шпинделя1), мкм |
0,025+ 0,0005H где H - расстояние от поверхности рабочего стола, мм |
|
Пределы допускаемой относительной погрешности измерений отклонений от круглости, мкм |
±(0,025+0,03Х)* где Х - измеренное значение отклонения от круглости, мкм |
|
Предел допускаемой абсолютной осевой погрешности1), мкм |
0,025+0,0005R где R - расстояние от центра вращения шпинделя, мм |
|
* На высоте не более 25 мм над уровнем стола 1) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 1-15, скорость вращения - 5 об/мин, с использованием стандартного датчика со щупом диаметром 2 мм | |
Таблица 3 - Технические характеристики приборов модификаций RoundScan RA25, RoundScan RA50 и RoundScan RA 100
|
Наименование характеристики |
Значение | ||
|
Модификация прибора |
RoundScan |
RoundScan |
RoundScan |
|
RA25 |
RA50 |
RA100 | |
|
Допускаемое отклонение от прямолинейности |
0,5 |
0.4 | |
|
по оси Z, мкм (на длине 100 мм) | |||
|
Диапазон перемещений по оси Z, мм |
от 0 до 300 |
от 0 до 400 |
от 0 до 500 |
|
Диапазон перемещений по оси X, мм |
от 0 до 250 |
от 0 до 250 |
от 0 до 270 |
|
Диаметр рабочего стола, мм |
150 |
200 |
200 |
|
Максимальный диаметр измеряемой детали, |
320 |
420 |
420 |
|
мм | |||
|
Диапазон центрирования стола, мм |
±3 | ||
|
Диапазон нивелирования |
±1° | ||
|
стола | |||
|
Габаритные размеры, мм, не более | |||
|
- длина |
920 |
920 |
920 |
|
- ширина |
760 |
760 |
760 |
|
- высота |
1680 |
1780 |
1880 |
|
Максимальная масса детали, кг, не более |
25 |
50 |
100 |
Таблица 4 - Технические характеристики приборов модификаций RoundScan RM30, RoundScan RM50 и RoundScan RM 100
|
Наименование характеристики |
Значение | ||
|
Модификация прибора |
RoundScan RM30 |
RoundScan RM50 |
RoundScan RM100 |
|
Диапазон перемещений по оси Z, мм |
от 0 до 350 |
от 0 до 500 |
от 0 до 500 |
|
Диапазон перемещений по оси X, мм |
от 0 до 150 |
от 0 до 180 |
от 0 до 650 |
|
Диаметр рабочего стола, мм |
150 |
200 |
320 |
|
Максимальный диаметр измеряемой детали, мм |
300 |
400 |
700 |
|
Диапазон центрирования стола, мм |
±3 | ||
|
Диапазон нивелирования стола |
±1° | ||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
920 760 1680 |
920 760 1780 |
920 760 1880 |
|
Максимальная масса детали, кг, не более |
30 |
50 |
100 |
Таблица 5 - Технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % |
от +18 до +22 от 0 до 85 |
|
Параметры электропитания - напряжение, В - частота, Гц |
от 210 до 230 50±2,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку.
Комплектность
Таблица 6 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол-во |
|
Прибор для измерений отклонений формы и расположения поверхностей вращения |
RoundScan RA25, RoundScan RA50, RoundScan RA100, RoundScan RM30, RoundScan RM50, RoundScan RM100 ( в зависимости от модификации) |
1 шт. |
|
Щуп стандартный диаметром 2 мм |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в разделе IV «IV. Краткое описание функции измерений» документа «Приборы для измерений отклонений формы и расположения поверхностей вращения MetroLLab RoundScan. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения утвержденная приказом Росстандарта № 1321 от 30.05.2024
ТУ 26.51.66-2-33411921-2024 «Приборы для измерений отклонений формы и расположения поверхностей вращения MetroLLab RoundScan. Технические условия»
