Устройства диагностические зарядно-разрядные АКТИВАТОР AEAC-12V
| Номер в ГРСИ РФ: | 97017-25 |
|---|---|
| Производитель / заявитель: | ООО "Фирма "Алекто-Электроникс", г.Омск |
Устройства диагностические зарядно-разрядные АКТИВАТОР AEAC-12V (далее по тексту - активаторы) для воспроизведения силы постоянного тока для заряда аккумуляторов и батарей (АБ), формирования нагрузочного сопротивления электрическому току при разряде АБ, измерения силы зарядного и разрядного тока, измерения напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97017-25 | ||||||||||||
| Действует | по 02.12.2030 | ||||||||||||
| Наименование | Устройства диагностические зарядно-разрядные | ||||||||||||
| Модель | АКТИВАТОР AEAC-12V | ||||||||||||
| Модификации |
АЕАС-12V-20 АЕАС-12V-35 АЕАС-12V-65 |
||||||||||||
| Приказы |
№2619 от
02.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8f2b79fc-4519-ef4f-cf40-65dfa417f00e | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Фирма «Алекто-Электроникс», РОССИЯ, 644046, Омская обл., г.о. город Омск, г. Омск, пр-кт Карла Маркса, д. 41, к.101А
Поверка
| Методика поверки / информация о поверке |
АЕМП.411728.001МП Государственная система обеспечения единства измерений Устройства диагностические зарядно-разрядные АКТИВАТОР AEAC-12V Методика поверки
(с 02.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97017-25: Описание типа
2025-97017-25.pdf
|
Скачать | 220.4 КБ | |
|
97017-25: Методика поверки
АЕМП.411728.001МП
2025-mp97017-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Устройства диагностические зарядно-разрядные АКТИВАТОР AEAC-12V (далее по тексту - активаторы) для воспроизведения силы постоянного тока для заряда аккумуляторов и батарей (АБ), формирования нагрузочного сопротивления электрическому току при разряде АБ, измерения силы зарядного и разрядного тока, измерения напряжения постоянного тока.
Описание
Активаторы являются комбинированными управляющими устройствами, совмещающими функции программируемого источника тока, программируемой электронной нагрузки и встроенных измерителей напряжения и силы постоянного тока.
Принцип действия источников тока основан на высокочастотном преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение.
Принцип действия электронной нагрузки основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с выбранным режимом работы.
Принцип действия встроенных измерителей напряжения и силы постоянного тока основан на аналого-цифровом преобразовании входного сигнала и последующей цифровой обработке.
Конструктивно активаторы выполнены в металлическом корпусе с покрытием, устойчивым к химическому воздействию кислот и щелочей. На лицевой поверхности крышки имеется окно под дисплей, закрытое защитным стеклом, и отверстия под навигационные кнопки, на боковой поверхности крышки расположены разъемы Ethernet.
На основании корпуса закреплены все силовые узлы активатора, выключатель питания, клемма защитного проводника, держатель предохранителя и соединительные разъемы: сетевой разъем, измерительный разъем и силовые разъемы.
Управление активаторами осуществляется с помощью навигационных кнопок при автономной работе или удаленно по интерфейсу Ethernet.
Для сохранения результатов диагностики и загрузки шаблонов применяется встроенная micro-SD карта.
Активатор является стационарным устройством с питанием от сети переменного тока с номинальным напряжением 220 В (230 В) частотой 50 Гц или 60 Гц.
Активаторы выпускаются в следующих модификациях:
- AEAC-12V-2O - для обслуживания АБ с номинальным напряжением 2 В, 6 В, 12 В;
- AEAC-12V-35 - для обслуживания АБ с номинальным напряжением 6 В, 12 В, 24 В;
- AEAC-12V-65 - для обслуживания АБ с номинальным напряжением 12 В, 24 В, 48 В.
Общий вид активаторов представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку методом термотрансферной печати. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Пломбирование активаторов не предусмотрено.
Нанесения знака поверки на активаторы не предусмотрено.

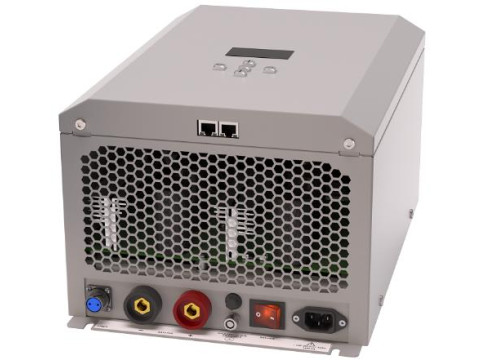

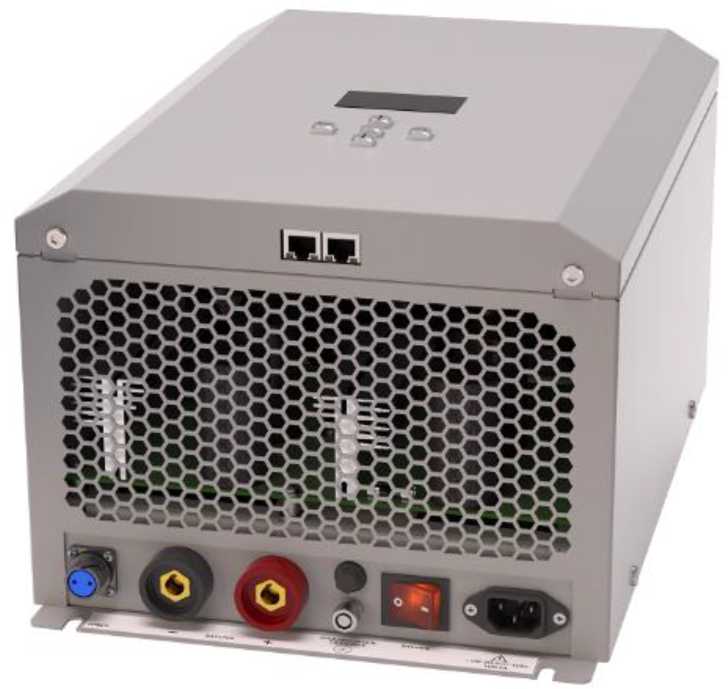

Рисунок 1 - Общий вид средства измерений
Место нанесения заводского номера
Место нанесения знака утверждения типа

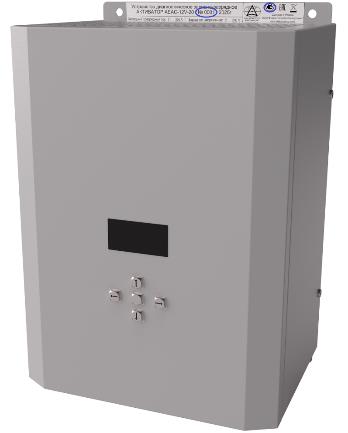

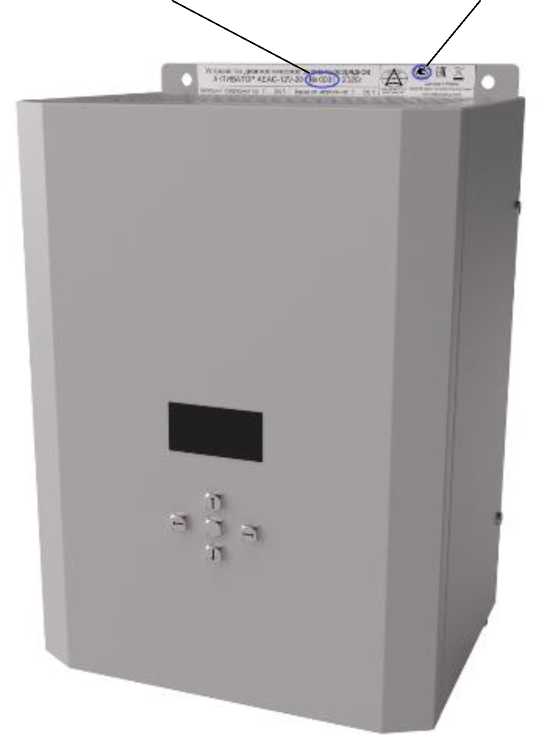

Рисунок 2 - Общий вид средства измерений с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) активаторов является встроенным. ПО хранится в памяти внутренних микроконтроллеров и предназначено для управления режимами работы и обеспечения работы активаторов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик активаторов проведено с учетом того, что ПО является неотъемлемой частью активаторов.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Activator |
Source SW |
Load SW |
|
Номер версии (идентификационный номер) ПО |
не ниже 20.20.00.0.2561 |
не ниже 50 |
не ниже 200 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики в режиме заряда
|
Наименование параметра |
Значение для модификации | ||
|
АЕАС-^-20 |
АЕАС-^-35 |
АЕАС-^-65 | |
|
Диапазон установки зарядного напряжения, В* |
от 1,0 до 20,0 |
от 1,7 до 35,0 |
от 3,0 до 65,0 |
|
Шаг установки зарядного напряжения, В |
0,1 |
0,1 |
0,1 |
|
Диапазон установки и измерения зарядного тока, А* |
от 1,0 до 35,0 |
от 1,0 до 45,0 |
от 0,5 до 15,0 |
|
Шаг установки зарядного тока, А |
0,1 |
0,1 |
0,05 |
|
Пределы допускаемой абсолютной погрешности установки и измерения зарядного тока, А |
±(0,005-1з + 0,08) |
±(0,005-1з + 0,1) |
±(0,005-1з + 0,05) |
|
Диапазон измерения напряжения, В |
от 0,1 до 20,0 |
от 0,1 до 35,0 |
от 0,1 до 65,0 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,005- U + 0,05) |
±(0,005- U + 0,05) |
±(0,005- U + 0,05) |
|
Максимальная выходная мощность встроенного источника, Вт |
700 |
900 |
825 |
|
* Диапазоны установки напряжения и силы зарядного тока ограничены максимальной выходной мощностью встроенного источника. Примечание - В таблице приняты следующие обозначения: - Iз - значение установленного зарядного тока, А; - U - измеряемое значение напряжения постоянного тока, В | |||
Таблица 3 - Метрологические характеристики в режиме разряда
|
Наименование параметра |
Значение для модификации | ||
|
АЕАС-^-20 |
АЕАС-^-35 |
АЕАС-^-65 | |
|
Диапазон установки и измерения разрядного тока, А |
от 1,0 до 35,0 |
от 1,0 до 45,0 |
от 0,5 до 15,0 |
|
Шаг установки разрядного тока, А |
0,1 |
0,1 |
0,05 |
|
Пределы допускаемой абсолютной погрешности установки и измерения разрядного тока, А |
±(0,005-1р + 0,1) |
±(0,005-1р + 0,12) |
±(0,005-1р + 0,08) |
|
Диапазон измерения напряжения, В |
от 0,1 до 20,0 |
от 0,1 до 35,0 |
от 0,1 до 65,0 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,005- U + 0,05) |
±(0,005- U + 0,05) |
±(0,005- U + 0,08) |
|
Максимальная мощность встроенной электронной нагрузки, Вт |
700 |
900 |
825 |
Примечание - В таблице приняты следующие обозначения:
- Iр - значение установленного разрядного тока, А;
- U - измеряемое значение напряжения постоянного тока, В
Таблица 4 - Основные технические характеристики
|
Техническая характеристика |
Значение |
|
Напряжение питающей сети, В |
от 198 до 253 |
|
Частота питающей сети, Гц |
от 47 до 63 |
|
Потребляемая мощность, В^А, не более - для модификации AEAC-12V-20 |
1400 |
|
- для модификации AEAC-12V-35 |
1800 |
|
- для модификации AEAC-12V-65 |
1600 |
|
Интерфейс |
IEEE 802.3 (Ethernet), 2 порта |
|
Климатические факторы: - диапазон рабочих температур |
от + 5 до + 40 °С |
|
- относительная влажность воздуха |
(с линейным снижением зарядного и разрядного тока от 100 % до 80 % в диапазоне температур от + 30 до + 40 °С) 80 % при температуре + 25 °С |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
Условия хранения: - диапазон температур |
от - 25 до + 55 °С |
|
- относительная влажность воздуха |
95 % при температуре + 30°С |
|
Габаритные размеры корпуса (ВхШхГ), мм |
404 х 271 х 210 |
|
Масса, кг, не более - изделия без комплекта кабелей и клемм |
13,5 |
|
- комплекта кабелей и клемм |
2,2 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
25000 |
Знак утверждения типа
наносится на маркировочную наклейку, расположенную на корпусе и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство диагностическое зарядноразрядное в заказной модификации |
_ |
1 шт. |
|
Кабель для подключения АБ |
_ |
1 шт. |
|
Кабель сетевого питания |
_ |
1 шт. |
|
Комплект клемм |
Type 1, Type 3 |
2 шт. |
|
Упаковка |
_ |
1 шт. |
|
Паспорт |
АЕМП.411728.001ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 документа АЕМП.411728.001РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
АЕМП.411728.001ТУ Устройства диагностические зарядно-разрядные
АКТИВАТОР AEAC-12V. Технические условия
