Газоанализаторы портативные Лидер (далее - газоанализаторы) предназначены для измерений объемной доли, массовой концентрации и довзрывоопасных концентраций, а также передачи информации о содержании горючих газов и паров горючих жидкостей, токсичных газов, углекислого газа и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97018-25 | |||||||||||||||||||||
| Действует | по 02.12.2030 | |||||||||||||||||||||
| Наименование | Газоанализаторы портативные | |||||||||||||||||||||
| Модель | Лидер | |||||||||||||||||||||
| Модификации |
Лидер 01 Лидер 021 Лидер 04 Лидер 041 Лидер 041М на испытания представлены: Лидер 041М Лидер 04 Лидер 021 Лидер 01 |
|||||||||||||||||||||
| Приказы |
№2619 от
02.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 38c205fa-5a2e-2002-280d-8c36d3f63687 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «ЛидерГазДетектор», РОССИЯ, 109431, г. Москва, вн.тер.г. муниципальный округ Выхино-Жулебино, ул. Привольная, д. 70, к. 1, этаж 2, часть. пом. XII ком. 3,3А
Поверка
| Методика поверки / информация о поверке |
МП-727-2025 Государственная система обеспечения единства измерений Газоанализаторы портативные Лидер Методика поверки
(с 02.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97018-25: Описание типа
2025-97018-25.pdf
|
Скачать | 376.3 КБ | |
|
97018-25: Методика поверки
МП-727-2025
2025-mp97018-25.pdf
|
Скачать | 4 MБ |
Описание типа
Назначение
Газоанализаторы портативные Лидер (далее - газоанализаторы) предназначены для измерений объемной доли, массовой концентрации и довзрывоопасных концентраций, а также передачи информации о содержании горючих газов и паров горючих жидкостей, токсичных газов, углекислого газа и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах.
Описание
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих от чувствительного элемента, с последующим отображением показаний измеренного значения на дисплее и формированием срабатывания предупредительной сигнализации при превышении установленных порогов.
Газоанализаторы представляют собой портативные средства измерений непрерывного действия. Газоанализаторы осуществляют цифровую индикацию результатов измерений, световую, звуковую и вибрационную индикации превышения заданных пороговых уровней.
Уровни пороговых индикаций:
1 уровень - «предупредительный»;
2 уровень - «сигнальный».
Газоанализаторы обеспечивают выполнение следующих функций:
- самодиагностика при включении и во время работы;
- автоматическая и принудительная настройка нуля;
- непрерывное измерение содержания определяемых компонентов в воздухе и отображение измеренных значений на дисплее;
- запись событий и измеренных значений во внутреннюю энергонезависимую память с возможностью дальнейшего анализа на ПК;
- передача данных на ПК при помощи кабеля передачи данных через USB порт.
Опционально:
- беспроводная передача данных по стандартам ZigBee, Bluetooth, NB-IoT, Wi-SUN, MXair, LoRaWAN, LoRa, LTE, GSM, GPRS, IEEE 802.15.4, ISA100.11a;
- определение геолокации GPS, ГЛОНАСС.
Газоанализаторы выпускаются в исполнениях: Лидер 01, Лидер 021, Лидер 04, Лидер 041, Лидер 041М, которые отличаются конструктивно и имеют разные технические и метрологические характеристики.
Способ отбора пробы - диффузионный. Допускается эксплуатация газоанализаторов с внешними и встраиваемыми побудителями расхода или ручным пробоотборным зондом.
Общий вид газоанализаторов приведен на рисунках 1-5.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового или цифрового обозначения наносится способом лазерной гравировки на идентификационную табличку (рисунок 6), закрепленную на задней стороне газоанализаторов.
Пломбирование от несанкционированного доступа не предусмотрено.
Место размещения идентификационной таблички
Рисунок 1 - Общий вид газоанализатора портативного Лидер 021
Рисунок 2 - Общий вид газоанализатора портативного Лидер 04
Место размещения идентификационной таблички
Рисунок 4 - Общий вид газоанализатора портативного Лидер 041М
Рисунок 3 - Общий вид газоанализатора портативного Лидер 041
Место размещения идентификационной таблички

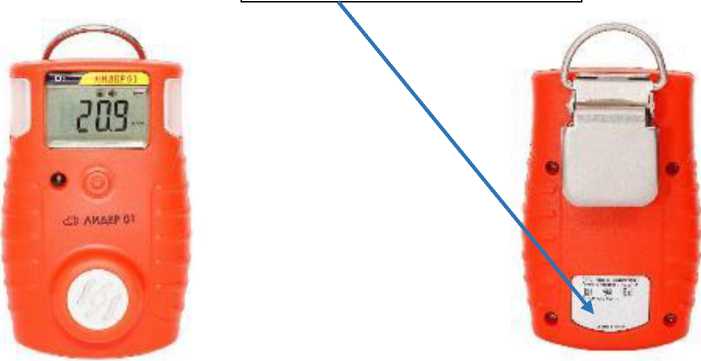

Рисунок 5 - Общий вид газоанализатора портативного Лидер 01
взрывоопасной золе
ООО «Лидер Газ Детектор»
Газоанвлиаатор Портативный Лидер П
Определяемый комп.:02
ОЕх da ia НС Та Ga МРО Ex da la I М
-45C...+50C ra X
Серийный №: 6Q320250D001
ТУ 20.51.53-001 -25286664-2024
ОС
Но заряжать во взрывоопасной доне
Сделано в России
ь нп
Место нанесения знака утверждения типа
Место нанесения серийного номера
Сделано в России
Нг лпря: !~Т1. ГО Г.1П1. nr>~'~vrj Ю.1 гл п
Не bjjtr ил ч чи чине
SC-..+SUC
1РЙЯ
Серийный №: 603202600004 ТУ 26.51.53-001 -25206654-2024
ОС
ООО « еёктсТр
I аманализатар пираты вный J 1одер 04
— I IL1I
Определяемы в к>оглп.:СН4 СО 02 H2S ДЕх da ia IIC Т4 Ga Xj'PCi Ex da ia I Ma X
Рисунок 6 - Идентификационные таблички
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО).
ПО осуществляет следующие функции:
- цифровая индикация содержания определяемого компонента в режиме реального времени на ЖК-дисплее газоанализатора;
- подсветка ЖК-дисплея;
- диагностика чувствительного элемента (датчика, сенсора);
- подача световой, звуковой и вибросигнализации (одновременно) при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1», «ПОРОГ 2» (сигналы для порогов различны по частоте, цвет светового сигнала - красный, время срабатывания пороговой предупреждающей сигнализации зависит от определяемого компонента);
- цифровая индикация установленных порогов;
- подсчет показателей STEL (предельное значение кратковременного воздействия) и TWA (средневзвешенное временное значение концентрации);
- ведение и сохранение в энергонезависимой памяти архива событий;
- обмен данными с ПК по интерфейсу USB;
- индикация неисправностей;
- индикация заряда батареи.
Уровень защиты встроенного ПО высокий в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО газоанализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: - исполнение Лидер 021 - исполнение Лидер 04 - исполнение Лидер 041 - исполнение Лидер 041М - исполнение Лидер 01 |
Лидер 021-Main 17110261 Лидер 04-Main 15031058 Лидер 041-Main 17081161 Лидер 041M-Main 20042361 Лидер 01-Main 15022658 |
|
Номер версии (идентификационный номер) ПО, не ниже: - исполнение Лидер 021 - исполнение Лидер 04 - исполнение Лидер 041 - исполнение Лидер 041М - исполнение Лидер 01 |
V 1.XX1) V3.XX1) V 1.XX1) V 1.XX1) V2. ХХ1) |
|
1) «ХХ» не является метрологически значимой частью и может принимать значения от 01 до 99. | |
Технические характеристики
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 13.
1. Основная погрешность нормирована при условиях:
- температура окружающей среды: от +15 °С до +25 °С;
- относительная влажность окружающей среды: от 30 % до 80 %;
- атмосферное давление: от 84 до 106 кПа.
2. Нормирующее значение приведенной погрешности - разность между верхним и нижним пределами измерений.
3. Время срабатывания сигнализации указано для содержания определяемого компонента, превышающего 1-е пороговое значение в 1,6 раза.
Таблица 2 - Метрологические характеристики газоанализаторов с электрохимическими датчиками (ЭХД) в единицах измерений «мг/м3»
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной погрешности, % |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
приведенной |
относительной | |||||
|
Сероводород (H2S) |
от 0 до 100 |
от 0 до 10 включ. |
±15 |
- |
20 |
15 |
|
св. 10 до 100 |
- |
±15 | ||||
|
Оксид углерода (CO) |
от 0 до 1000 |
от 0 до 50 включ. |
±15 |
- |
20 |
15 |
|
св. 50 до 1000 включ. |
- |
±15 | ||||
|
Оксид углерода (CO) |
от 0 до 2000 |
от 0 до 100 включ. |
±15 |
- |
30 |
20 |
|
св. 100 до 2000 включ. |
- |
±20 | ||||
|
Аммиак (NH3) |
от 0 до 100 |
от 0 до 20 включ. |
±20 |
- |
60 |
- |
|
св. 20 до 100 |
- |
±20 | ||||
|
Диоксид серы (SO2) |
от 0 до 100 |
от 0 до 20 включ. |
±15 |
- |
20 |
- |
|
св. 20 до 100 |
- |
±15 | ||||
|
Водород (Н2) |
от 0 до 100 |
от 0 до 20 включ. |
±15 |
- |
20 |
- |
|
св. 20 до 100 |
- |
±15 | ||||
|
Оксид азота (no) |
от 0 до 100 |
от 0 до 20 включ. |
±15 |
- |
60 |
- |
|
св. 20 до 100 |
- |
±15 | ||||
|
Диоксид азота (NO2) |
от 0 до 100 |
от 0 до 20 включ. |
±15 |
- |
60 |
- |
|
св. 20 до 100 |
- |
±15 | ||||
|
Хлористый водород (HCl) |
от 0 до 30 |
от 0 до 5 |
±25 |
- |
70 |
- |
|
св. 5 до 30 |
- |
±25 | ||||
|
Цианистый водород (HCN) |
от 0 до 100 |
от 0 до 20 включ. |
±25 |
- |
60 |
- |
|
св. 20 до 100 |
- |
±25 | ||||
|
Фтористый водород (HF) |
от 0 до 10 |
от 0 до 2 включ. |
±15 |
- |
90 |
- |
|
св. 2 до 10 |
- |
±15 | ||||
|
Метанол (CH3OH или СН4О) |
от 0 до 100 |
от 0 до 20 включ. |
±25 |
- |
120 |
- |
|
св. 20 до 100 |
- |
±25 | ||||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной погрешности, % |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
приведенной |
относительной | |||||
|
Фосфин (РНз) |
от 0 до 30 |
от 0 до 5 включ. |
±30 |
- |
60 |
- |
|
св. 5 до 30 |
- |
±30 | ||||
|
Примечания: 1) Программное обеспечение газоанализаторов имеет возможность отображения результатов измерений по измерительным каналам токсичных газов (ЭХД) в единицах измерений объемной доли, млн-1 (ppm). Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн-1, выполняется автоматически для условий: 20 °С и (101,3±4) кПа; 2) Единица измерений «мг/м3» на дисплее газоанализаторов отображается как «mg/m3». | ||||||
Таблица 3 - Метрологические характеристики газоанализаторов с электрохимическим датчиком (ЭХД) в единицах измерений «% об.д.»
|
Определяемый компонент |
Диапазон показаний, % об. д. |
Диапазон измерений, % об. д. |
Пределы допускаемой основной приведенной погрешности, % |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Кислород (О2) |
от 0 до 30 |
от 5 до 30 |
±3 |
15 |
10 |
|
Примечание -как «% vol». |
Единица измерений «% об. д.» на дисплее газоанализаторов отображается | ||||
Таблица 4 - Метрологические характеристики газоанализаторов с термокаталитическими датчиками (ТКД) в единицах измерений «% НКПР»
|
Определяемый компонент |
Диапазон показаний, % НКПР |
Диапазон измерений, % НКПР |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Метан (СН4) |
от 0 до 100 |
от 0 до 50 |
±5 |
15 |
15 |
|
Углеводородные горючие газы и пары (С1 — С10) (по СН4) |
от 0 до 100 |
от 0 до 50 |
±5 |
15 |
15 |
|
Пропан (С3Н8) |
от 0 до 100 |
от 0 до 50 |
±5 |
20 |
20 |
|
Углеводородные горючие газы и пары (С1 — С10) (по С3Н8) |
от 0 до 100 |
от 0 до 50 |
±5 |
20 |
20 |
|
Определяемый компонент |
Диапазон показаний, % НКПР |
Диапазон измерений, % НКПР |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Гексан (СбН14) |
от 0 до 100 |
от 0 до 50 |
±5 |
30 |
30 |
|
Углеводородные горючие газы и пары (С1 - Cio) (по СбН14) |
от 0 до 100 |
от 0 до 50 |
±5 |
30 |
30 |
|
Водород (Н2) |
от 0 до 100 |
от 0 до 50 |
±5 |
15 |
15 |
|
Примечания: 1) Значения % НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020; 2) Единица измерений «% НКПР» на дисплее газоанализаторов отображается как «% LEL». | |||||
Таблица 5 - Метрологические характеристики газоанализаторов с термокаталитическими
|
датчиками (ТКД |
) в единицах измерений «% об. д.» | ||||
|
Определяемый компонент |
Диапазон показаний, % об. д. |
Диапазон измерений, % об. д. |
Пределы допускаемой основной абсолютной погрешности, % об. д. |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Метан (СН4) |
от 0 до 4,4 |
от 0 до 2,2 |
±0,22 |
15 |
15 |
|
Углеводородные горючие газы и пары (С1 - С10) (по СН4) |
от 0 до 4,4 |
от 0 до 2,2 |
±0,22 |
15 |
15 |
|
Пропан (С3Н8) |
от 0 до 1,7 |
от 0 до 0,85 |
±0,085 |
20 |
20 |
|
Углеводородные горючие газы и пары (С1 - С10) (по С3Н8) |
от 0 до 1,7 |
от 0 до 0,85 |
±0,085 |
20 |
20 |
|
Гексан (СбНи) |
от 0 до 1,0 |
от 0 до 0,5 |
±0,05 |
30 |
30 |
|
Углеводородные горючие газы и пары (С1 - С10) (по СбН14) |
от 0 до 1,0 |
от 0 до 0,5 |
±0,05 |
30 |
30 |
|
Водород (Н2) |
от 0 до 4,0 |
от 0 до 2,0 |
±0,2 |
15 |
15 |
|
Примечание -как «% vol». |
Единица измерений «% об. д.» на дисплее газоанализаторов отображается | ||||
Таблица 6 - Метрологические характеристики газоанализаторов с термокаталитическими датчиками (ТКД) в единицах измерений «мг/м3»
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной абсолютной погрешности, мг/м3 |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Метан (СН4) |
от 0 до 3000 |
от 0 до 500 включ. |
±50 |
15 |
15 |
|
св. 500 до 3000 |
±(0,15-X) | ||||
|
от 0 до 9999 |
от 0 до 500 включ. |
±50 |
15 |
15 | |
|
св. 500 до 9999 |
±(0,15-X) | ||||
|
Углеводородные горючие газы и пары (С1 - С10) (по СН4) |
от 0 до 3000 |
от 0 до 500 включ. |
±50 |
15 |
15 |
|
св. 500 до 3000 |
±(0,15-X) | ||||
|
от 0 до 9999 |
от 0 до 500 включ. |
±50 |
15 | ||
|
св. 500 до 9999 |
±(0,15-X) | ||||
|
Пропан (С3Н8) |
от 0 до 3000 |
от 0 до 500 включ. |
±50 |
20 |
20 |
|
св. 500 до 3000 |
±(0,15-X) | ||||
|
от 0 до 9999 |
от 0 до 500 включ. |
±50 |
20 | ||
|
св. 500 до 9999 |
±(0,15-X) | ||||
|
Углеводородные горючие газы и пары (С1 - С10) (по С3Н8) |
от 0 до 3000 |
от 0 до 500 включ. |
±50 |
20 |
20 |
|
св. 500 до 3000 |
±(0,15-X) | ||||
|
от 0 до 9999 |
от 0 до 500 включ. |
±50 |
20 | ||
|
св. 500 до 9999 |
±(0,15-X) |
Примечания:
1) X - Содержание определяемого компонента в газовой смеси, мг/м3;
2) Единица измерений «мг/м3» на дисплее газоанализаторов отображается как «mg/m3».
Таблица 7 - Метрологические характеристики газоанализаторов с инфракрасными датчиками (ИКД) в единицах измерений «% НКПР»
|
Определяемый компонент |
Диапазон измерений до-взрывоопасной концентрации определяемого компонента, % НКПР |
Поддиапазон измерений довзрыво-опасной концентрации определяемого компонента, % НКПР |
Пределы допускаемой основной погрешности |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
абсолютной, % НКПР |
относительной, % | |||||
|
Метан (СН4) |
от 0 до 100 |
от 0 до 50 включ. |
±5 |
- |
20 |
20 |
|
св. 50 до 100 |
- |
±10 | ||||
|
Углеводород ные горючие газы и пары (С1 - С10) (по СН4) |
от 0 до 100 |
от 0 до 50 включ. |
±5 |
- |
20 |
20 |
|
св. 50 до 100 |
- |
±10 | ||||
|
Пропан (С3Н8) |
от 0 до 100 |
от 0 до 50 включ. |
±5 |
- |
30 |
30 |
|
св. 50 до 100 |
- |
±10 | ||||
|
Углеводород ные горючие газы и пары (С1 - С10) (по С3Н8) |
от 0 до 100 |
от 0 до 50 включ. |
±5 |
- |
30 |
30 |
|
св. 50 до 100 |
- |
±10 | ||||
Примечания:
1) Значения % НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020;
2) Единица измерений «% НКПР» на дисплее газоанализаторов отображается как «% LEL».
Таблица 8 - Метрологические характеристики газоанализаторов с инфракрасными датчиками (ИКД) в единицах измерений «% об. д.»
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Поддиапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной погрешности |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
абсолютной, % об. д. |
относительной, % | |||||
|
Метан (СН4) |
от 0 до 4,4 |
от 0 до 2,2 включ. |
±0,22 |
- |
20 |
20 |
|
св. 2,2 до 4,4 |
- |
±10 | ||||
|
Углеводородные горючие газы и пары (С1 - С10) (по СН4) |
от 0 до 4,4 |
от 0 до 2,2 включ. |
±0,22 |
- |
20 |
20 |
|
св. 2,2 до 4,4 |
- |
±10 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Поддиапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной погрешности |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
абсолютной, % об. д. |
относительной, % | |||||
|
Пропан (С3Н8) |
от 0 до 1,7 |
от 0 до 0,85 включ. |
±0,085 |
- |
30 |
30 |
|
св. 0,85 до 1,7 |
- |
±10 | ||||
|
Углеводородные горючие газы и пары (С1 — С10) (по С3Н8) |
от 0 до 1,7 |
от 0 до 0,85 включ. |
±0,085 |
- |
30 |
30 |
|
св. 0,85 до 1,7 |
- |
±10 | ||||
|
Диоксид углерода (СО2) |
от 0 до 5,0 |
от 0 до 2,5 включ. |
±0,25 |
- |
30 |
- |
|
св. 2,5 до 5,0 |
±20 | |||||
Примечания:
1) Программное обеспечение газоанализаторов имеет возможность отображения результатов измерений объемной доли СО2 по каналу с инфракрасными датчиками в единицах измерений «мг/м3»;
2) Единица измерений «% об. д.» на дисплее газоанализаторов отображается как «% vol».
Таблица 9 - Метрологические характеристики газоанализаторов с инфракрасными датчиками
(ИКД) в единицах измерений «мг/м3»
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной абсолютной погрешности, мг/м3 |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Метан (СН4) |
от 0 до 3000 |
от 0 до 500 включ. |
±50 |
15 |
15 |
|
св. 500 до 3000 |
± (0,15-X) | ||||
|
от 0 до 9999 |
от 0 до 500 включ. |
±50 |
15 |
15 | |
|
св. 500 до 9999 |
± (0,15-X) | ||||
|
Углеводородные горючие газы и пары (С1 -С10) (по СН4) |
от 0 до 3000 |
от 0 до 500 включ. |
±50 |
15 |
15 |
|
св. 500 до 3000 |
± (0,15-X) | ||||
|
от 0 до 9999 |
от 0 до 500 включ. |
±50 |
15 |
15 | |
|
св. 500 до 9999 |
± (0,15-X) |
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной абсолютной погрешности, мг/м3 |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Пропан (СзН8) |
от 0 до 3000 |
от 0 до 500 включ. |
±50 |
20 |
20 |
|
св. 500 до 3000 |
± (0,15-X) | ||||
|
от 0 до 9999 |
от 0 до 500 включ. |
±50 |
20 |
20 | |
|
св. 500 до 9999 |
± (0,15-X) | ||||
|
Углеводородные горючие газы и пары (С1 — С10) (по СзН8) |
от 0 до 3000 |
от 0 до 500 включ. |
±50 |
20 |
20 |
|
св. 500 до 3000 |
± (0,15-X) | ||||
|
от 0 до 9999 |
от 0 до 500 включ. |
±50 |
20 |
20 | |
|
св. 500 до 9999 |
± (0,15-X) | ||||
|
Примечания: 1) X - Содержание определяемого компонента в газовой смеси, мг/м3; 2) Единица измерений «мг/м3» на дисплее газоанализаторов отображается как «mg/m3». | |||||
Таблица 10 - Метрологические характеристики газоанализаторов с фотоионизационными датчиками (ФИД) в единицах измерений «мг/м3»________________________________________
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной погрешности, % |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
приведенной |
относительной | |||||
|
Изобутилен (1-С4Н0 |
от 0 до 4000 |
от 0 до 300 включ. |
±15 |
- |
15 |
10 |
|
св. 300 до 4000 |
- |
±15 | ||||
|
Углеводородные горючие газы и пары (С1 — С10) (по РС4Н8) |
от 0 до 4000 |
от 0 до 300 включ. |
±15 |
- |
15 |
10 |
|
св. 300 до 4000 |
- |
±15 | ||||
|
Гексан (СбН14) |
от 0 до 4000 |
от 0 до 300 включ. |
±15 |
- |
15 |
10 |
|
св. 300 до 4000 |
- |
±15 | ||||
|
Углеводородные горючие газы и пары (С1 — С10) (по СбН14) |
от 0 до 4000 |
от 0 до 300 включ. |
±15 |
- |
15 |
10 |
|
св. 300 до 4000 |
- |
±15 | ||||
|
Пары бензина (по 1-С4Н8) |
от 0 до 4000 |
от 0 до 300 включ. |
±15 |
- |
15 |
10 |
|
св. 300 до 4000 |
- |
±15 | ||||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной погрешности, % |
Время установления показаний, T0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
приведенной |
относительной | |||||
|
Пары керосина (по i-C4H8) |
от 0 до 4000 |
от 0 до 300 включ. |
±15 |
- |
15 |
10 |
|
св. 300 до 4000 |
- |
±15 | ||||
|
Пары дизельного топлива (по i—C4H8) |
от 0 до 4000 |
от 0 до 300 включ. |
±15 |
- |
15 |
10 |
|
св. 300 до 4000 |
- |
±15 | ||||
|
Примечания: 1) Программное обеспечение газоанализаторов имеет возможность отображения результатов измерений по измерительным каналам токсичных газов (ФИД) в единицах измерений объемной доли, млн-1 (ppm). Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн-1, выполняется автоматически для условий 20 °С и (101,3±4) кПа; 2) Единица измерений «мг/м3» на дисплее газоанализаторов отображается как «mg/m3». | ||||||
Таблица 11 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды от -45 °С до +15 °С и от +25 °С до +50 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±1,0 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности от 5 % до 30 % и от 80 % до 95 % в пределах рабочих условий эксплуатации на каждые 5 %, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления от 70 кПа до 84 кПа и от 106 кПа до 130 кПа в пределах рабочих условий эксплуатации на каждые 4 кПа, в долях от пределов допускаемой основной погрешности |
±0,3 |
Таблица 12 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
2 |
|
Расход газа, см3/мин |
500±100 |
|
Напряжение от элемента питания, В: | |
|
- исполнение Лидер 021 |
3,7 |
|
- исполнение Лидер 04 |
3,7 |
|
- исполнение Лидер 041 |
3,7 |
|
- исполнение Лидер 041М |
3,6 |
|
- исполнение Лидер 01 |
3,0 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более: - исполнение Лидер 021 |
0,012 |
|
- исполнение Лидер 04 |
0,015 |
|
- исполнение Лидер 041 |
0,015 |
|
- исполнение Лидер 041М |
0,018 |
|
- исполнение Лидер 01 |
0,008 |
|
Габаритные размеры (Ш*Д*В), мм, не более: - исполнение Лидер 021 |
108x61x36 |
|
- исполнение Лидер 04 |
116x66x30 |
|
- исполнение Лидер 041 |
147x76x37 |
|
- исполнение Лидер 041М |
168x91x45 |
|
- исполнение Лидер 01 |
91x58x34 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015: - исполнение Лидер 021 |
IP68 |
|
- исполнение Лидер 04 |
IP68 |
|
- исполнение Лидер 041 |
IP68 |
|
- исполнение Лидер 041М |
IP68 |
|
- исполнение Лидер 01 |
IP68 |
|
Маркировка взрывозащиты: | |
|
- исполнение Лидер 01 |
0Ex ia IIC T4 Ga Х |
|
- исполнение Лидер 021 - исполнение Лидер 04 |
0Ex da ia IIC T4 Ga X/ |
|
- исполнение Лидер 041 - исполнение Лидер 041М (с установленным термокаталитическим датчиком) |
РО Ex da ia I Ma X |
|
- исполнение Лидер 021 - исполнение Лидер 04 |
0Ex ia IIC T4 Ga X/ |
|
- исполнение Лидер 041 - исполнение Лидер 041М (без установленного термокаталитического датчика) |
PO Ex ia I Ma X |
|
Масса, кг, не более: - исполнение Лидер 021 |
0,19 |
|
- исполнение Лидер 04 |
0,20 |
|
- исполнение Лидер 041 |
0,35 |
|
- исполнение Лидер 041М |
0,52 |
|
- исполнение Лидер 01 |
0,1 |
|
Условия эксплуатации, для всех исполнений: - температура окружающей среды, °С |
от - 45 до +50 |
|
- относительная влажность (без конденсации влаги), %, не более |
95 |
|
- атмосферное давление, кПа |
от 70 до 130 |
Таблица 13 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
30000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на идентификационную табличку методом лазерной гравировки и титульный лист Руководства по эксплуатации и паспорта газоанализатора типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 14.
Таблица 14 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор портативный Лидер |
Лидер 01/Лидер 021/Лидер 04/ Лидер 041/ Лидер 041М |
1 шт. |
|
Паспорт газоанализатора |
_ |
1 экз. |
|
Руководство по эксплуатации |
Л021-001-РЭ/Л04-001-РЭ/ Л041-001-РЭ/ Л041М-001-РЭ/Л01-001-РЭ |
1 экз. |
|
Зарядное устройство (кроме Лидер 01) |
_ |
1 шт. |
|
Насадка для подачи ПГС, поверки, подключения внешнего насоса для отбора проб |
_ |
1 шт. |
|
Кабель для подключения к ПК (кроме Лидер 01) |
_ |
1 шт. |
|
Копия методики поверки* |
_ |
1 экз. |
|
Копия сертификата соответствия* |
_ |
1 экз. |
|
Копия сертификата об утверждении типа средств измерений* |
_ |
1 экз. |
|
* На партию поставки. | ||
Сведения о методах измерений
приведены в разделе 2 «Назначение газоанализаторов» документов:
- Л01-001-РЭ «Газоанализаторы портативные Лидер 01. Руководство по эксплуатации»;
- Л021-001-РЭ «Газоанализаторы портативные Лидер 021. Руководство по эксплуатации»;
- Л04-001-РЭ «Газоанализаторы портативные Лидер 04. Руководство по эксплуатации»;
- Л041-001-РЭ «Газоанализаторы портативные Лидер 041. Руководство
по эксплуатации»;
- Л041М-001-РЭ «Газоанализаторы портативные Лидер 041М. Руководство
по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.п. 3.1.3, 4.43)
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов»
ТУ 26.51.53-001-25286664-2024 «Газоанализаторы портативные Лидер. Технические условия»
Другие Газоанализаторы
