Усилители согласующие цифровые
| Номер в ГРСИ РФ: | 97020-25 |
|---|---|
| Производитель / заявитель: | Фирма "Econ Technologies Co., Ltd.", Китай |
Усилители согласующие цифровые (далее - усилители) предназначены для измерения, усиления и преобразования высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным усилителем в низкоимпедансный сигнал напряжения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97020-25 | |||||||||
| Действует | по 02.12.2030 | |||||||||
| Наименование | Усилители согласующие цифровые | |||||||||
| Модификации |
MI-2004 MI-2004A |
|||||||||
| Приказы |
№2619 от
02.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c06ffb44-4ee8-a625-c1c6-08c398def118 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Econ Technologies Co., Ltd, КИТАЙ, Building 4, 1418-41 Moganshan Rd., Hangzhou 310015
Поверка
| Методика поверки / информация о поверке |
РТ-МП-967-204-2025 Государственная система обеспечения единства измерений Усилители согласующие цифровые Методика поверки
(с 02.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97020-25: Описание типа
2025-97020-25.pdf
|
Скачать | 120.6 КБ | |
|
97020-25: Методика поверки
РТ-МП-967-204-2025
2025-mp97020-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Усилители согласующие цифровые (далее - усилители) предназначены для измерения, усиления и преобразования высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным усилителем в низкоимпедансный сигнал напряжения.
Описание
Принцип действия усилителей основан на преобразовании сигналов, поступающих от первичных измерительных преобразователей в низкоимпедансный сигнал напряжения. Усилители могут работать в режиме усилителя заряда, усилителя сигнала с питанием IEPE и усилителя напряжения.
В усилителях предусмотрена возможность программирования коэффициента преобразования для работы с первичными измерительными преобразователями с разными коэффициентами преобразования.
Конструктивно усилители выполнены в жестком металлическом корпусе, на передней панели расположен цифровой сенсорный дисплей, с обратной стороны корпуса расположены от двух до четырех входных и от двух до четырех выходных канала.
Усилители выпускаются в следующих модификациях: MI-2004 и MI-2004A, которые отличаются погрешностью установки коэффициента усиления и уровнем шумов.

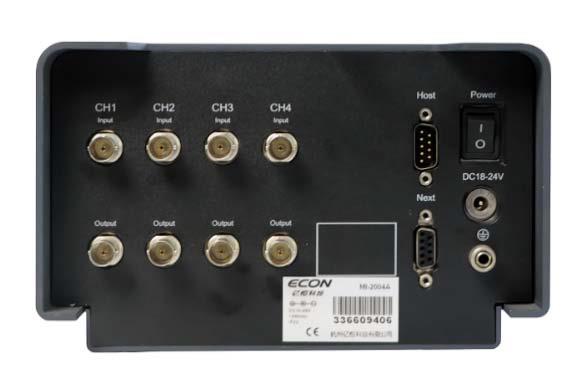

Общий вид усилителей согласующих цифровых и место нанесения серийного номера представлены на рисунке 1.
Опломбирование усилителей не предусмотрено. Нанесение знака поверки на усилители не предусмотрено. Серийный номер в цифровом формате наносится на корпус усилителей методом наклейки.

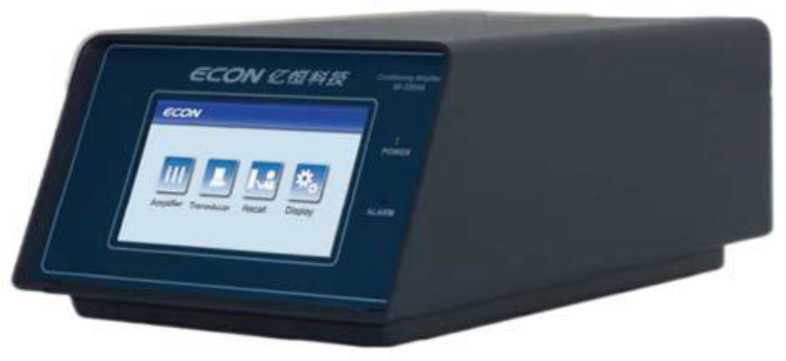

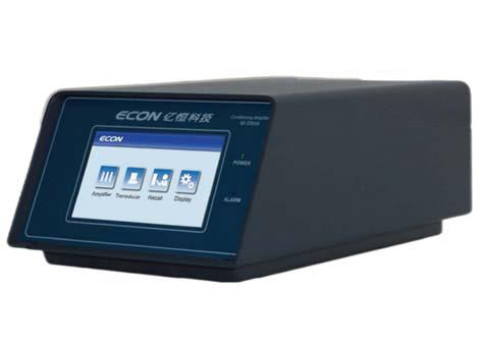

Рисунок 1 - Общий вид усилителей согласующих цифровых
Программное обеспечение
Программное обеспечение (далее - ПО) усилителей находится во внутренней памяти микроконтроллера. Метрологические характеристики нормированы с учетом влияния ПО.
ПО предназначено для выбора режима работы усилителей, переключения коэффициента преобразования, коэффициента усиления и полос частот фильтров. Установленные параметры сохраняются в энергонезависимой памяти усилителей и сохраняются при выключении.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие вычисления и процесс измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Econ |
|
Номер версии ПО |
1.0.0 и выше |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение амплитуды входного напряжения переменного тока в режимах IEPE и Voltage, В |
±10 |
|
Максимальное значение амплитуды входного заряда в режиме Charge, пКл |
105 |
|
Диапазон изменений значений коэффициента преобразования первичных измерительных преобразователей по заряду (режим Charge), пКл/ед.изм. |
от 0,001 до 9999 |
|
Диапазон изменений значений коэффициента преобразования первичных измерительных преобразователей по напряжению (режим IEPE и Voltage), мВ/ед.изм. |
от 0,001 до 9999 |
|
Пределы допускаемой относительной погрешности преобразования на базовой частоте 160 Гц, % |
±1 |
|
Программируемые значения коэффициента усиления по заряду (режим Charge) с шагом 10 дБ, дБ |
от -40 до 80 |
|
Программируемые значения коэффициента усиления по напряжению (режим IEPE и Voltage) с шагом 10 дБ, дБ |
от -20 до 60 |
|
Пределы допускаемой относительной погрешности установки коэффициента усиления, %: - MI-2004 - MI-2004A |
±1,5 ±1 |
|
Частоты среза переключаемых ФВЧ по уровню -3±2 дБ, Гц |
0,1; 1; 3; 10 |
|
Частоты среза переключаемых ФНЧ по уровню -3±2 дБ, кГц |
0,1; 1; 3; 10; 30; 100 |
|
Неравномерность АЧХ в диапазоне частот от 1 до 20000 Гц (при выбранной частоте ФВЧ 0,1 Гц и частоте ФНЧ 100 кГц и усилением 0 дБ (1 мВ/ед.изм.)), % |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
110х180х310 |
|
Масса, кг, не более |
3,9 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
Знак утверждения типа
наносится на руководство по эксплуатации методом наклейки или печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Усилитель согласующий цифровой |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Порядок работы» руководства по эксплуатации.
Нормативные документы
Стандарт предприятия СП 2004.25 «Едины технические и метрологические требования на усилители согласующие цифровые»
