Резервуар вертикальный стальной цилиндрический РВСП-20000
| Номер в ГРСИ РФ: | 97023-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ИЦ АСУТП АО "Транснефть - Север", г.Ухта |
Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97023-25 | ||||||
| Наименование | Резервуар вертикальный стальной цилиндрический | ||||||
| Модель | РВСП-20000 | ||||||
| Приказы |
№2619 от
02.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5861889a-9304-beca-96e6-804a9ab263a1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть-Север», РОССИЯ, 169300, Республика Коми, г. Ухта, пр-кт А.И. Зерюнова, д. 2/1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений Резервуары стальные вертикальные цилиндрические Методика поверки
(с 02.12.2025)
МП 1762-7-2025 Государственная система обеспечения единства измерений Резервуар вертикальный стальной цилиндрический РВСП-20000 Методика поверки
(с 02.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
97023-25: Описание типа
2025-97023-25.pdf
Файл устарел
|
Скачать | 121.9 КБ | |
|
97023-25: Описание типа
2025-97023-25-1.pdf
|
Скачать | 121.9 КБ | |
|
97023-25: Методика поверки
МП 1762-7-2025
2025-mp97023-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом аэрографии на вертикальную стенку резервуара.
Резервуар РВСП-20000 с заводским номером 10 расположен на территории Ухтинского районного нефтепроводного управления, АО «Транснефть - Север» по адресу: Республика Коми, г. Ухта-18, нефтепровод.
Общий вид резервуара РВСП-20000 приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

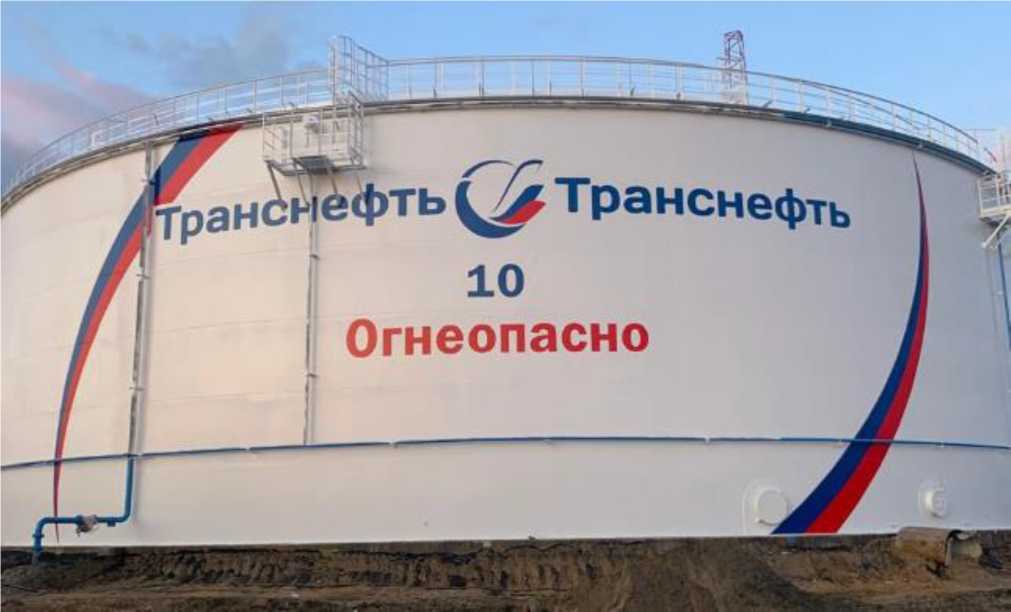

Рисунок 1 - Общий вид резервуара РВСП-20000 зав.№ 10
Пломбирование резервуара РВСП-20000 не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -55 до +40 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВСП-20000 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
