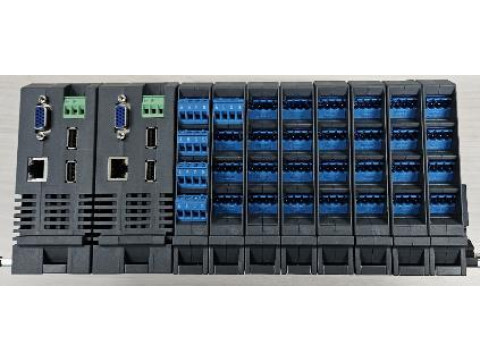

Системы мониторинга состояния BH7000
| Номер в ГРСИ РФ: | 97026-25 |
|---|---|
| Производитель / заявитель: | Beijing Bohua Xinzhi Technology, Inc., Китай |
Системы мониторинга состояния BH7000 (далее - системы) предназначены для измерений виброускорения, виброскорости, виброперемещения (смещения), температуры, частоты сигнала, силы постоянного тока и напряжения переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97026-25 | ||||||
| Действует | по 02.12.2030 | ||||||
| Наименование | Системы мониторинга состояния | ||||||
| Модель | BH7000 | ||||||
| Приказы |
№2619 от
02.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 84c9e965-0927-1e25-1477-8a5121414f0e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Beijing Bohua Xinzhi Technology, Inc., КИТАЙ, Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and Technology Park, Changping District, Beijing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-586-204-2025 Государственная система обеспечения единства измерений Системы мониторинга состояния BH7000 Методика поверки
(с 02.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97026-25: Описание типа
2025-97026-25.pdf
|
Скачать | 158.3 КБ | |
|
97026-25: Методика поверки
РТ-МП-586-204-2025
2025-mp97026-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Системы мониторинга состояния BH7000 (далее - системы) предназначены для измерений виброускорения, виброскорости, виброперемещения (смещения), температуры, частоты сигнала, силы постоянного тока и напряжения переменного тока.
Описание
Принцип действия систем основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Системы состоят из:
- главного контроллера ВН7010 (с жестким диском) или главного контроллера BH7O1O-L, предназначенных для контроля работоспособности и управления связью. Допускается устанавливать только один контроллер: BH7010 или BH7010-L;
- модулей мониторинга вибрации ВН7020, предназначенных для измерений выходных сигналов датчиков вибрации (ICP). Каждый модуль имеет 4 входных измерительных канала;
- модулей мониторинга температуры ВН7О21, предназначенных для измерений сигналов, поступающих от датчиков температуры (термопреобразователей сопротивления (ТС) с номинальной статической характеристикой (НСХ) преобразования типа «РП00» (3-х проводная схема подключения). Каждый модуль имеет 4 входных измерительных канала;
- модулей мониторинга тока ВН7О22, предназначенных для измерений выходных сигналов от датчиков, с выходом по постоянному току. Каждый модуль имеет 4 входных измерительных канала;
- модулей мониторинга температуры и вибрации ВН7О24, предназначенных для измерений выходных сигналов от комбинированных датчиков вибрации и температуры. Каждый модуль имеет 4 входных измерительных канала;
- модулей ВН7О28 (keyphase), предназначенных для измерений выходных сигналов от датчиков частоты вращения. Каждый модуль имеет 4 входных измерительных канала;
- модулей мониторинга смещения ВН7ОЗО, предназначенных для измерений выходных сигналов от вихретоковых датчиков. Каждый модуль имеет 4 входных измерительных канала;
- модулей мониторинга напряжения ВН7О42, предназначенных для измерений выходных сигналов от датчиков переменного напряжения (от -20 до +20 В). Каждый модуль имеет 4 входных измерительных канала.
В одну систему может быть установлено до 10 измерительных модулей.
Измерительные модули представляют собой автономные электронные блоки с выходной шиной для подключения выходных сигналов от датчиков на задней стороне модулей.
Модули могут выпускаться во взрывозащищенном исполнении.
Заводской номер систем, представленный в цифровом формате, наносится на боковую панель методом лазерной печати.
Место нанесения знака поверки на корпусе систем не предусмотрено.
Пломбирование систем не предусмотрено.

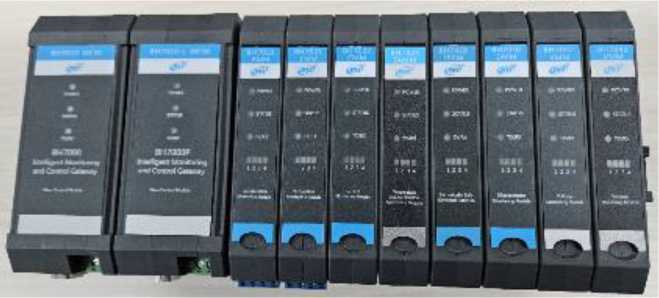

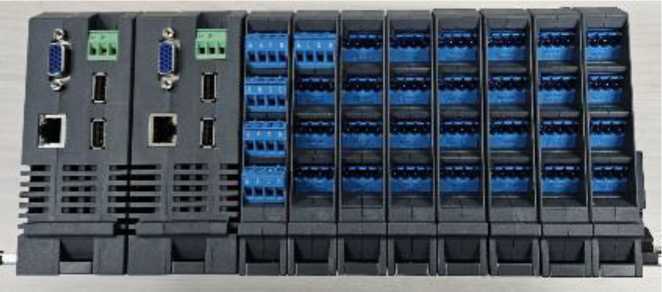

Общий вид систем BH7000, место нанесения модификации и заводского номера приведен на рисунке 1.

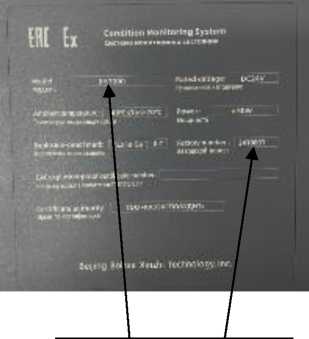

Место нанесения модификации и заводского номера
Рисунок 1 - Внешний вид систем BH7000
Программное обеспечение
Программное обеспечение (ПО) систем BH7000 служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО систем BH7000
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Machinery Health Management System |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.1.1.0 |
|
Цифровой идентификатор ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модуль ВН7020 | |
|
Диапазоны измерений: - виброускорения (при коэффициенте преобразования, равном 1 мВ/(м^с-2)), м/с2 - виброскорости (при коэффициенте преобразования, равном 10 мВ/(мм^с-1)), мм/с |
от 0,1 до 8000 от 0,1 до 1500 |
|
Диапазон изменений коэффициента преобразования: - для виброускорения, мВ/(м^с-2) - для виброскорости, мВ/(мм^с-1) |
от 1 до 99999 от 1 до 99999 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 20000 |
|
Максимальное значение входного напряжения (пик-пик), В |
16 |
|
Напряжение смещения, В |
12 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений параметров вибрации (виброускорение, виброскорость), % |
±1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений параметров вибрации (виброускорение, виброскорость), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
|
Модуль ВН7021 | |
|
Диапазон измерений сигналов ТС (в температурном эквиваленте), °С |
от -125 до +558 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений сигналов ТС, % (от диапазона измерений) |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений температуры при изменении температуры окружающей среды от нормальных условий измерений, %/°С |
±0,01 |
|
Модуль ВН7022 | |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, % |
±1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений силы постоянного тока при изменении температуры окружающей среды от нормальных условий измерений, %/°С |
±0,01 |
|
Наименование характеристики |
Значение |
|
Модуль ВН7024 | |
|
Максимальное значение входного напряжения переменного тока (пик-пик), В |
16 |
|
Напряжение смещения, В |
12 |
|
Диапазоны измерений: - виброускорения (при коэффициенте преобразования, равном 1 мВ/(м^с-2)), м/с2 - виброскорости (при коэффициенте преобразования, равном 10 мВ/(мм^с-1)), мм/с |
от 0,1 до 8000 от 0,1 до 1500 |
|
Диапазон изменений коэффициента преобразования: - для виброускорения, мВ/(м^с-2) - для виброскорости, мВ/(мм^с-1) |
от 1 до 99999 от 1 до 99999 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 20000 |
|
Пределы допускаемой приведенной погрешности измерений напряжения переменного тока, % |
±1 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 5 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений напряжений постоянного и переменного тока при изменении температуры окружающей среды от нормальных условий измерений, %/°С |
±0,01 |
|
Модуль ВН7028 | |
|
Диапазон измерений частоты, Гц |
от 0,1 до 10000 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений частоты, % |
±1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений частоты при изменении температуры окружающей среды от нормальных условий измерений, %/°С |
±0,01 |
|
Модуль ВН7030 | |
|
Диапазон измерений относительной вибрации (смещения) (при коэффициенте преобразования, равном 3,94 В/мм), мкм |
от 0,1 до 50000 |
|
Диапазон изменений коэффициента преобразования, В/мм |
от 1 до 99999 |
|
Диапазон входного переменного напряжения, В |
от -20 до 0 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 20000 |
|
Диапазон рабочих частот измерений смещения, Гц |
от 0,1 до 10 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений относительной вибрации (смещения), % |
±1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений относительной вибрации (смещения) при изменении температуры окружающей среды от нормальных условий измерений, %/°С |
±0,01 |
|
Наименование характеристики |
Значение |
|
Модуль ВН7042 | |
|
Диапазон измерений напряжения переменного тока, В |
от -20 до +20 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 20000 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения переменного тока, % |
±1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений напряжения переменного тока при изменении температуры окружающей среды от нормальных условий измерений, %/°С |
±0,01 |
Таблица 3 - Технические характеристики.
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Условия эксплуатации, °С |
от -40 до +70 |
|
Габаритные размеры, мм, не более (длинахвысотахширина) |
410X140X135 |
|
Масса, кг, не более |
5 |
|
Маркировка взрывозащиты |
[Ex ia Ga] IIC |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система мониторинга состояния |
BH7000 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации РЭ «Системы мониторинга состояния BH7000.
Руководство по эксплуатации», в разделе 2 «Принцип работы».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
