Трансформаторы напряжения НКФ 220-58
| Номер в ГРСИ РФ: | 97029-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | МНПО "Электрозавод им.В.В.Куйбышева", г.Москва |
|
97029-25: Описание типа
2025-97029-25.pdf
|
Скачать | 116.7 КБ |
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97029-25 | ||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||
| Модель | НКФ 220-58 | ||||||||||||
| Приказы |
№2619 от
02.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6acb298b-ccd3-46e3-aa6c-fb0120faface | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
МНПО «Электрозавод», СССР, 107023, г. Москва, ул. Электрозаводская, 21
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений Трансформаторы напряжения Методика поверки
(с 02.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97029-25: Описание типа
2025-97029-25.pdf
|
Скачать | 116.7 КБ |
Описание типа
Назначение
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Конструктивно трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание. Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням. Электрическое соединение блоков осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ 220-58 зав. № 977502, 979514, 979515.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

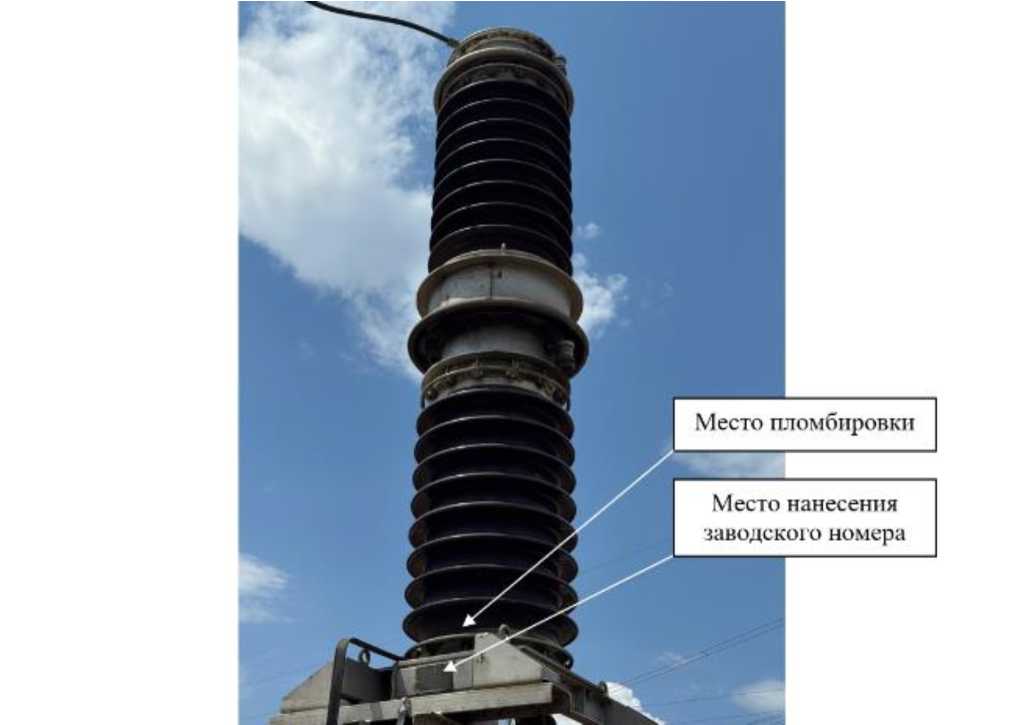

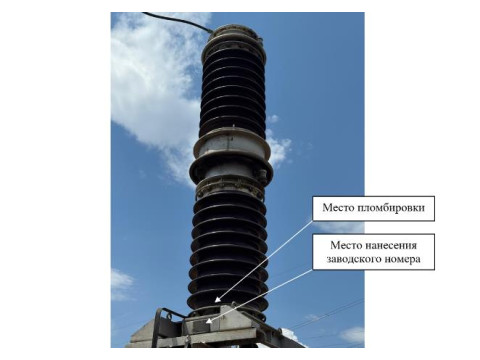

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальное напряжение первичной обмотки и^ом, кВ |
150/^3 | ||
|
Номинальное напряжение вторичной обмотки ином, В |
100/^3 | ||
|
Номинальная частота Гном, Гц |
50 | ||
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
1,0 |
3,0 |
|
Номинальная мощность основной вторичной обмотки, В^А |
400 |
600 |
1200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ 220-58 |
1 шт. |
|
Паспорт |
НКФ 220-58 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Другие Трансформаторы
