Установки измерительные Оренбург-1-250
| Номер в ГРСИ РФ: | 97030-25 |
|---|---|
| Производитель / заявитель: | ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ", г. Ноябрьск, Ямало-Ненецкий авт. окр. |
Установки измерительные Оренбург-1-250 (далее - установки) предназначены для измерений массы скважинной жидкости, массы скважинной жидкости без учета массы воды и массы попутного нефтяного газа, а также объема свободного попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97030-25 | |||||||||||||||||||||||||||||||||
| Наименование | Установки измерительные | |||||||||||||||||||||||||||||||||
| Модель | Оренбург-1-250 | |||||||||||||||||||||||||||||||||
| Приказы |
№2591 от
28.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a897dfff-8986-a572-f93c-b581121d71ce | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Газпромнефть-Автоматизация», РОССИЯ, 629805, Ямало-Ненецкий автономный округ, г.о. город Ноябрьск, г. Ноябрьск, тер. промузел Пелей, панель XVI, д. 32
Поверка
| Методика поверки / информация о поверке |
МП 1765-9-2025 Государственная система обеспечения единства измерений Установки измерительные Оренбург-1-250 Методика поверки
(с 28.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.12.2025 |
Поверители
Скачать
|
97030-25: Описание типа
2025-97030-25.pdf
|
Скачать | 309.5 КБ | |
|
97030-25: Методика поверки
МП 1765-9-2025
2025-mp97030-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Установки измерительные Оренбург-1-250 (далее - установки) предназначены для измерений массы скважинной жидкости, массы скважинной жидкости без учета массы воды и массы попутного нефтяного газа, а также объема свободного попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси.
Описание
Принцип действия установок основан на разделении в сепараторе нефтегазоводяной смеси на жидкость и нефтяной газ, измерении массы скважинной жидкости и объемной (или массовой) доли воды в ней, а также массы свободного попутного нефтяного газа и последующего вычисления объема газа, приведенного к стандартным условиям.
Установка представляет собой изделие, состоящее из следующих частей:
- комплекс технологический;
- комплекс инженерного оборудования;
- система сбора, обработки информации и управления;
- система распределения электроэнергии.
В состав технологического комплекса установки входят два блок-бокса - блок технологический (далее - (БТ) и блок автоматики (далее - БА).
В БТ осуществляется прием газожидкостной смеси, разделение ее на жидкость и газ, формирование измерительной информации о массовом расходе и плотности жидкости, массовом расходе газа, температуре жидкости и газа.
В состав БТ входит следующее оборудование и средства измерений (далее - СИ):
- двухфазный сепаратор;
- пробоотборники жидкости и газа;
- счетчики-расходомеры массовые Micro Motion (рег. №№ 45115-16, 45115-10);
- счетчики-расходомеры массовые кориолисовые Rotamass (рег. № 27054-14);
- расходомеры-счетчики массовые кориолисовые Rotamass модели RC (рег. № 75394-19);
- счетчики-расходомеры массовые Штрай-Масс (рег. № 70629-18);
- датчики давления Метран-150 (рег. № 32854-13);
- датчики давления «Метран-150» (рег. №№ 32854-08, 32854-09);
- датчики давления Метран-75 (рег. № 48186-11);
- датчики давления АМ-2000 (рег. № 35035-08);
- датчики давления серии АМ-2000 (рег. № 35035-14);
- датчики давления МС3000 (рег. № 29580-10);
- датчики давления ЭМИС-БАР (рег. № 72888-18);
- преобразователи давления измерительные EJA (рег. № 14495-09);
- термопреобразователи с унифицированным выходным сигналом Метран-270 (рег. № 21968-11);
- термопреобразователи с унифицированным выходным сигналом Метран-2700 (рег. №№ 38548-08, 38548-13);
- показывающие СИ давления утвержденного типа с верхним пределом диапазона измерений не ниже 10,0 МПа, класс точности не ниже 1,5.
В БА размещаются:
- шкаф блока индикации и управления (далее - БИУ), в котором осуществляется сбор и обработка информации, поступающей от датчиков и преобразователей БТ, управление оборудованием, входящим в состав БТ, передачу информации на верхний уровень управления;
- устройства программного управления TREI-5B (рег. № 31404-08);
- шкаф силового управления;
- вторичные устройства СИ, установленных в БТ.
К установкам данного типа относятся установки измерительные Оренбург-1-250 с заводскими номерами 012, 013, 014, 015, 016, 017, 018, 019, 020, 021.

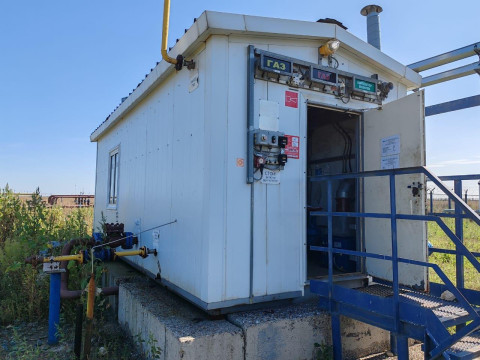

На рис. 1 приведена фотография общего вида установки.
На рис. 2 приведена фотография маркировочной таблички установки.
Рисунок 1 - Фотография общего вида установки и место крепления маркировочной таблички
Маркировочная табличка
629805, Ямало-Нснемкий автономный округ, ко. город
Я / SSSSS5X. Spm «»« WWO4M0 т *32
Тел.: (3496) 37-28-32, Факс: (3496) 37-28-32 weft: automaUon.gazproni-neft.ru e-mail: Pricmnaya-GPNA@fla7proni-neft-nj ___
УСТАНОВКА ИЗМЕРИТЕЛЬНАЯ «ОРЕНБУРГ-1-250»
Длина, мм |ШиРИНЯ. мм |Bh|cora, мм
0о,,.в । аодской номер |^а-И31О|ОВЛи
Рисунок 2 - Фотография маркировочной таблички
Рабочее давление, МПа (кг/см*) Температура эксплуатации. “С Напряжение питания, В
Потребляемая мощность, кВА, не более , Заводской номер, N IflaTa изготовления
Я7-?8-32, Факс, (34%) З/.ро 35
j Ьлок автоматики
Заводской номер указывается в паспорте установки типографским способом и на маркировочной табличке типографским способом. Формат нанесения заводского номера -цифровой. Маркировочная табличка закрепляется внутри помещения блок-бокса в месте, доступном для однозначной идентификации установки. Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) установок реализовано в контроллере, входящем в состав каждой установки, и обеспечивает реализацию функций установок. Метрологические характеристики установок нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО установок
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ORNTR |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
DCDEAD20 |
|
Алгоритм вычисления контрольной суммы |
CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики установок приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости в составе нефтегазоводяной смеси, т/сут |
от 5 до 1500 |
|
Диапазон измерений объёмного расхода свободного попутного нефтяного газа в составе нефтегазоводяной смеси, приведенный к стандартным условиям, м3/сут |
от 5000 до 350000 |
|
Пределы допускаемой относительной погрешности измерений: а) массы и массового расхода скважинной жидкости, % б) массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, при содержании воды (в объемных долях): - до 70% - свыше 70% до 95% - свыше 95% в) объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, % |
±2,5 ±6 ±15 не нормируется ± 5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефтегазоводяная смесь |
|
Содержание газа (газовый фактор) в стандартных условиях, м3/т |
от 10 до 800 |
|
Содержание воды в нефтегазоводяной смеси, % |
от 0 до 98 |
|
Диапазон давления измеряемой среды, МПа |
от 0,2 до 10,0 |
|
Диапазон температуры измеряемой среды, °С |
от -5 до +90 |
|
Кинематическая вязкость жидкости при +20 °С, сСт |
от 3,3 до 3,75 |
|
Плотность жидкости в рабочих условиях, кг/м3 |
от 700 до 1180 |
|
Плотность нефти при 20 °С, кг/м3 |
от 800 до 900 |
|
Плотность свободного попутного нефтяного газа, кг/м3 |
от 0,75 до 0,915 |
|
Содержание механических примесей, мг/л, не более |
1000 |
|
Объемное содержание сероводорода, %, не более |
6 |
|
Габаритные размеры блок-бокса технологического (ДхШхВ), мм |
7500x3220x3300 |
|
Габаритные размеры блок-бокса автоматики (ДхШхВ), мм |
2700x3050x2690 |
|
Масса блок-бокса технологического, кг |
11000 |
|
Масс блок-бокса автоматики, кг |
2500 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 (трехфазное), 220±22 (однофазное) 50±0,4 |
|
Потребляемая мощность, кВт, не более |
9,5 |
|
Условия эксплуатации: - температура воздуха внутри блок-бокса, °С, не ниже - диапазон температуры окружающего воздуха, °С |
+5 от -45 до +60 |
Знак утверждения типа
наносится типографским способом на титульных листах руководства по эксплуатации и паспорта установок.
Комплектность
Комплектность установок приведена в таблице 4.
Таблица 4 - Комплектность установок
|
Наименование |
Обозначение |
Количество |
|
Установка измерительная Оренбург-1-250 |
- |
10 шт. |
|
Комплект эксплуатационных документов: - руководство по эксплуатации «Установка измерительная Оренбург-1-250»; - паспорт «Установка измерительная Оренбург-1250» |
ГПНА 01.00.00.000 РЭ ГПНА 01.00.00.000 ПС |
1 шт. 10 шт. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением установок измерительных ОРЕНБУРГ-1-250», свидетельство об аттестации методики (метода) измерений № RA.RU.313391/2909-24 от 27.04.2024 г.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1, п. 6.5)
