Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR
| Номер в ГРСИ РФ: | 97031-25 |
|---|---|
| Категория: | Спидометры |
| Производитель / заявитель: | ООО "АйТиМоторс", г. Челябинск |
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR (далее - стенды) предназначены для измерений скорости и длины пройденного пути транспортного средства (далее - ТС).
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97031-25 | ||||||||||||
| Действует | по 01.12.2030 | ||||||||||||
| Наименование | Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров | ||||||||||||
| Модель | DISKOR | ||||||||||||
| Модификации |
DISKOR-XYD, где: X: Максимальная нагрузка на ось 0,1; 0,5; 4; 18, т.; Y: М–мобильная установка, S–стационарная установка; D: Только при наличии функции определения величины мощности и крутящего момента привода ТС. на испытания представлены: DISKOR-0,1MD DISKOR-18M |
||||||||||||
| Приказы |
№2617 от
01.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 223bb404-ae13-d19e-7bf2-7c53cd45bc0c | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «АйТиМоторс», РОССИЯ, 454091, г. Челябинск, ул. Цвиллинга, 55 А, офис 25
Поверка
| Методика поверки / информация о поверке |
МП 63-261-2025 Государственная система обеспечения единства измерений. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR. Методика поверки
(с 01.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97031-25: Описание типа
2025-97031-25.pdf
|
Скачать | 183.8 КБ | |
|
97031-25: Методика поверки
МП 63-261-2025
2025-mp97031-25.pdf
|
Скачать | 241.4 КБ |
Описание типа
Назначение
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR (далее - стенды) предназначены для измерений скорости и длины пройденного пути транспортного средства (далее - ТС).
Стенды могут применяться при проведении испытаний, проверке технического состояния, диагностике и определении характеристик транспортных средств (мотоциклов, электровелосипедов, средств индивидуальной мобильности, грузовых и легковых автомобилей, автобусов и пр.), в том числе на соответствие требованиям ТР ТС 018/2011, ГОСТ Р 71894-2024, ГОСТ 33670-2015, ГОСТ Р 70514-2022 независимо от типа их привода.
Описание
Принцип действия стендов основан на измерении скорости ТС с помощью блоков роликов, вращающихся от колес ведущей оси ТС и преобразовании частоты вращения в электрический сигнал, частота которого прямо пропорциональна угловой скорости вращения роликов.
Конструктивно стенды состоят из опорного устройства и вторичного преобразователя. Опорное устройство состоит из платформы для ТС, на которой установлен блок роликов. Преобразование частоты вращения роликов в электрический сигнал осуществляется с помощью датчиков импульсов. Сигнал с датчиков импульсов поступает во вторичный преобразователь, где преобразуются в цифровые значения скорости, длины пройденного пути и отображаются на его дисплее. При необходимости, данные могут передаваться на персональный компьютер или смартфон.
Для предотвращения соскальзывания ТС по краям стендов установлены ограничители поперечного перемещения ТС.
Для проведения поверки стендов используется калибровочное устройство. Калибровочное устройство состоит из двигателя переменного тока с кронштейном (площадкой) для крепления на стенд и ременной передачи от двигателя к измерительному ролику. Для задания и поддержания стабильных оборотов питание двигателя производится от частотного преобразователя.
Стенды выпускаются в различных исполнениях, отличающихся, максимальной нагрузкой на ось ТС, конструктивным исполнением и техническими характеристиками.
Структура условного обозначения исполнения стендов:
DISKOR -__D
Максимальная нагрузка на ось 0,1; 0,5; 4; 18, т ________________________________। ।
М - мобильная установка, S - стационарная установка |
Только при наличии функции определения величины мощности и крутящего момента привода ТС.
Опорное устройство стендов DISKOR-0,1 и DISKOR-0,5 имеет один или два ролика, а DISKOR-4 и DISKOR-18 имеют 4 ролика.
Мобильное и стационарное исполнения стендов отличаются конструкцией опорного устройства.
В стационарном исполнении опорное устройство устанавливается в специально выполненный приямок на фундамент, вровень с уровнем подъездного пути.
В мобильном исполнении опорное устройство устанавливается на любое ровное твердое основание, в том числе вне помещений, оснащено колесами.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки либо ударным способом на таблички (шильды), установленные на опорном устройстве и на вторичном преобразователе.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид опорных устройств представлен на рисунках 1, 2. Общий вид вторичного преобразователя представлен на рисунке 3. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 4.
Пломбирование стендов не предусмотрено.

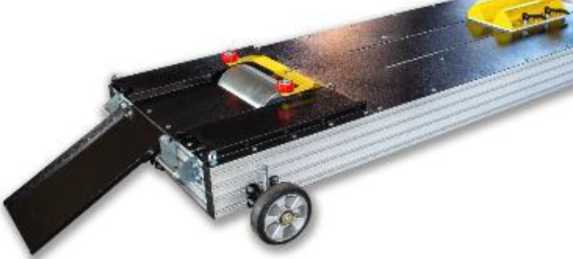

Рисунок 1 - Общий вид стендов DISKOR-0,1, DISKOR-0,5 в мобильном исполнении
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид стендов DISKOR-4, DISKOR-18 в мобильном исполнении с пандусами
Место
Место
заводского номера
Место нанесения
нанесения заводского номера
нанесения знака утверждения типа

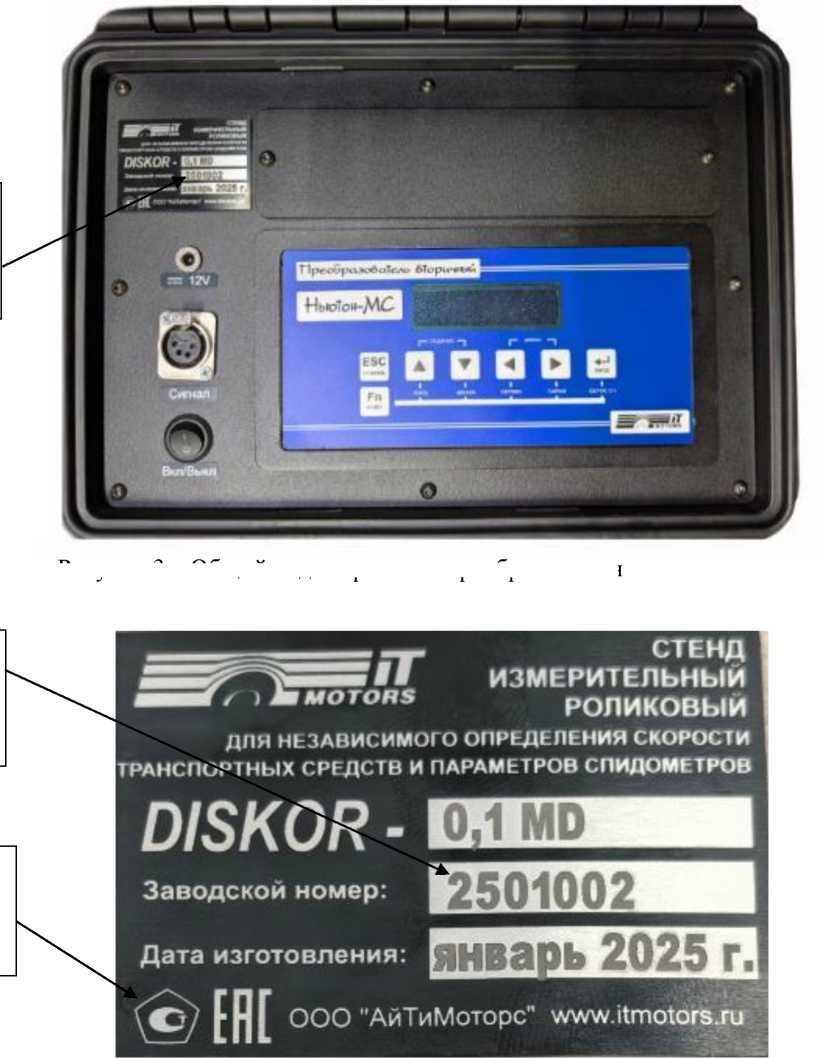

Рисунок 3 - Общий вид вторичного преобразователя
Рисунок 4 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) НЬЮТОН-МС установлено на вторичном преобразователе и предназначено для выбора режима работы, вычисления метрологических характеристик и вывода результата измерения на экран.
Уровень защиты программного обеспечения НЬЮТОН-МС «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НЬЮТОН-МС |
|
Номер версии (идентификационный номер) ПО |
V2.XX* |
|
Цифровой идентификатор ПО |
_ |
|
* ХХ - не относится к метрологически значимой части ПО и принимает значения от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости, км/ч |
от 0 до 150 |
|
Дискретность отсчета скорости, км/ч |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений скорости, км/ч - в поддиапазоне от 0 до 100 км/ч включ. - в поддиапазоне св. 100 до 150 км/ч |
±0,1 ±0,3 |
|
Диапазон измерений длины пройденного пути, м |
от 100 до 9999 |
|
Пределы допускаемой относительной погрешности измерений длины пройденного пути, % |
±0,6 |
|
Диаметр роликов, мм |
от 100 до 500 |
|
Пределы допускаемых отклонений диаметра ролика от номинального значения, указанного в паспорте, мм |
±0,1 |
Таблица 3 - Технические характеристики опорного устройства
|
Наименование характеристики |
Значение | |||
|
DISKOR-0,1 |
DISKOR-0,5 |
DISKOR-4 |
DISKOR-18 | |
|
Максимальная нагрузка на ось ТС, т |
0,1 |
0,5 |
4,0 |
18,0 |
|
Ширина колеи ТС, мм |
- |
- |
от 600 до 2500 |
от 800 до 3000 |
|
Габаритные размеры опорного устройства, мм, не более - высота - ширина - длина |
250 1000 2500 |
500 1500 3000 |
500 1000 3000 |
1000 2000 4000 |
|
Масса опорного устройства, кг, не более |
200 |
500 |
1500 |
3000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -20 до +40 90 | |||
Таблица 4 - Технические характеристики вторичного преобразователя
|
Наименование характеристики |
Значение |
|
Габаритные размеры вторичного преобразователя, мм, не более - высота |
300 |
|
- ширина |
350 |
|
- длина |
500 |
|
Масса вторичного преобразователя, кг, не более |
10 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Напряжение питания, В |
от 11 до 27 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +40 |
|
- относительная влажность воздуха, %, не более |
90 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на шильды методом лазерной гравировки, установленные на опорном устройстве и вторичном преобразователе.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Стенд измерительный роликовый для независимого определения скорости транспортных средств и параметров спидометров |
DISKOR |
1 шт. |
|
Дополнительный комплект поставки: Пандус для въезда и съезда ТС Рычаг для перемещения стенда Подкладная роликовая площадка для полноприводных автомобилей Упор колесный Калибровочное устройство |
- |
4 шт. 1 шт. 2 шт. 2 шт. 1 шт. |
|
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR. Руководство по эксплуатации. Паспорт |
DISKOR.000.000-01 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование» документа «Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR. Руководство по эксплуатации. Паспорт».
Нормативные документы
ГОСТ 33670-2015 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия»;
ГОСТ Р 70514-2022 «Электрические средства индивидуальной мобильности. Технические требования и методы испытаний»;
ГОСТ Р 71894-2024 «Электрические низкоскоростные двухколесные транспортные средства. Технические требования и методы испытаний»;
ТУ 4577-004-61301589-11 «Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR. Технические условия»;
ЛПС 07-2025 «Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR. Локальная поверочная схема», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И. Менделеева».
