Газоанализаторы портативные СТАРТ
| Номер в ГРСИ РФ: | 97034-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «ЛИГА ГРУПП», г. Люберцы |
Газоанализаторы портативные СТАРТ (далее - газоанализаторы) предназначены для измерений объемной доли, массовой концентрации и довзрывоопасных концентраций, а также передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей таких как нефть, керосин, бензин, дизельное топливо), токсичных газов, углекислого газа и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97034-25 | ||||||||||||||||||||||||
| Действует | по 03.12.2030 | ||||||||||||||||||||||||
| Наименование | Газоанализаторы портативные | ||||||||||||||||||||||||
| Модель | СТАРТ | ||||||||||||||||||||||||
| Модификации |
СТАРТ А1 СТАРТ А4 СТАРТ Б1 СТАРТ Б4 СТАРТ Б6 СТАРТ В1 СТАРТ Б4Н |
||||||||||||||||||||||||
| Приказы |
№2638 от
03.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 85dcddff-af49-bed6-c1bf-4b7e53df7b4f | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО «ЛИГА ГРУПП», РОССИЯ, 140008, Московская обл., г. Люберцы, ул. 3-е почтовое отделение, д. 65
Поверка
| Методика поверки / информация о поверке |
МП-526-2024 Государственная система обеспечения единства измерений. Газоанализаторы портативные СТАРТ. Методика поверки
(с 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97034-25: Описание типа
2025-97034-25.pdf
|
Скачать | 464.6 КБ | |
|
97034-25: Методика поверки
МП-526-2024
2025-mp97034-25.pdf
|
Скачать | 3.9 MБ |
Описание типа
Назначение
Газоанализаторы портативные СТАРТ (далее - газоанализаторы) предназначены для измерений объемной доли, массовой концентрации и довзрывоопасных концентраций, а также передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей таких как нефть, керосин, бензин, дизельное топливо), токсичных газов, углекислого газа и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах.
Описание
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих от газочувствительного измерительного преобразователя (далее -датчика), для обработки встроенным микропроцессором, с последующим отображением показаний измеренного значения на дисплее и формированием предупредительной сигнализации при превышении установленных порогов.
Газоанализаторы выпускаются в модификациях: СТАРТ А1, СТАРТ А4, СТАРТ Б1, СТАРТ Б4, СТАРТ Б6, СТАРТ В1, СТАРТ Б4Н, которые отличаются конструктивно и имеют разные технические и метрологические характеристики.
Способ отбора пробы для модификаций СТАРТ А1, СТАРТ А4, СТАРТ Б1, СТАРТ Б4, СТАРТ Б6, СТАРТ В1 - диффузионный, а для модификации СТАРТ Б4Н - принудительный. Допускается эксплуатация газоанализаторов с диффузионным отбором проб воздуха с внешним побудителем расхода (насосом) или ручным пробоотборным зондом (грушей).
В газоанализаторы могут быть установлены термокаталитический датчик ТКД, электрохимический датчик ЭХД, оптический инфракрасный датчик ИКД, фотоионизационный датчик ФИД.
Принцип действия газоанализаторов определяется типом используемых датчиков:
- термокаталитические ТКД, основанные на изменении сопротивления чувствительного элемента при окислении горючего газа, контактирующего с поверхностью катализатора;
- электрохимические ЭХД, основанные на измерении электрического тока, вырабатываемого электрохимическим датчиком, в результате химической реакции с участием молекул определяемого компонента;
- оптические инфракрасные ИКД, основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- фотоионизационные ФИД, основанные на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая или аргоновая лампа.
Газоанализаторы представляют собой носимые (индивидуальные) средства измерений непрерывного или периодического действия и позволяют одновременно измерять в воздухе содержание от 1 до 6 компонентов.
Газоанализаторы осуществляют цифровую индикацию результатов измерений, световую, звуковую и вибрационную индикации превышения заданных пороговых уровней. Имеются следующие уровни:
1 уровень - «предупредительный»;
2 уровень - «сигнальный».
Результаты измерений могут отображаться в разных единицах измерений: мг/м3, % объемной доли, % НКПР, млн -1 (ppm). Результаты измерений выводятся на дисплей.
Конструктивно газоанализаторы представляют собой портативные средства измерений.
Газоанализаторы обеспечивают выполнение следующих функций:
- самодиагностику при включении и во время работы;
- автоматическую и принудительную настройку нуля;
- непрерывное или периодическое измерение содержания определяемых компонентов в воздухе;
- отображение измеренных значений на дисплее;
- запись событий и измеренных значений во внутреннюю энергонезависимую память с возможностью дальнейшего анализа на ПК - для модификаций: СТАРТ Б1, СТАРТ Б4, СТАРТ Б4Н, СТАРТ Б6, СТАРТ В1;
- передачу данных на ПК;
- беспроводную передачу данных по стандартам: ZigBee, Bluetooth, IIoT, NB-IoT, Wi-SUN, MXair, LoRaWAN, LoRa, E-WIRE, LTE, GSM, GPRS, IEEE 802.15.4, ISA100.11a (опционально);
- определение геолокации GPS, ГЛОНАСС (опционально);
- фотофиксацию (опционально);
- видеофиксацию (опционально).
Все газоанализаторы имеют взрывозащищенное исполнение.
Газоанализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, которые наносятся методом лазерной гравировки в виде буквенно-цифрового или цифрового обозначения на идентификационную табличку (рисунок 2), наклеенную на задней стенке корпуса газоанализатора.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Пломбирование от несанкционированного доступа не предусмотрено.
Общий вид газоанализаторов приведен на рисунке 1.
б) модификация

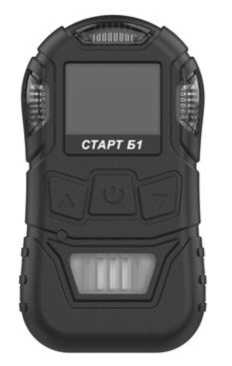

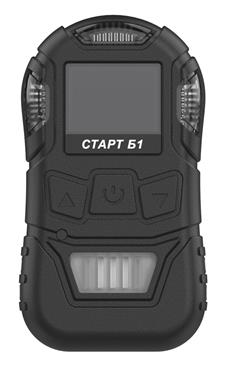

СТАРТ Б1
а) модификация

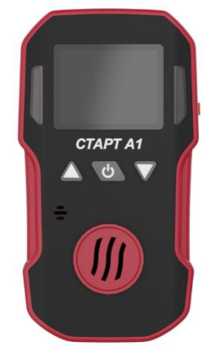

СТАРТ А1
в) модификация

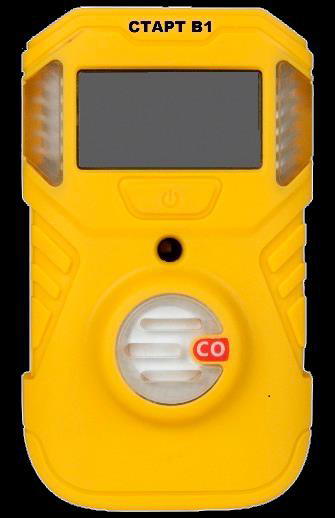

СТАРТ В1
е) модификация

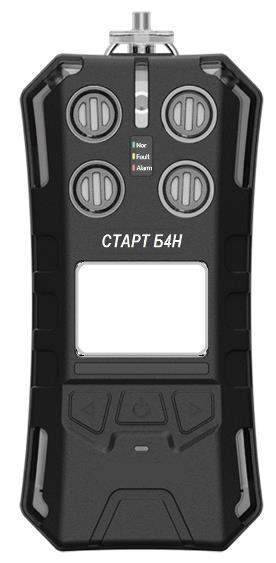

СТАРТ Б4Н
г) модификация

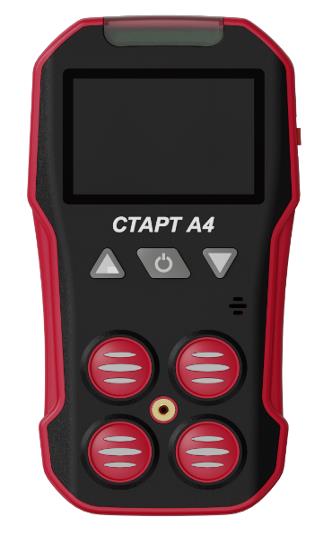

СТАРТ А4
д) модификация

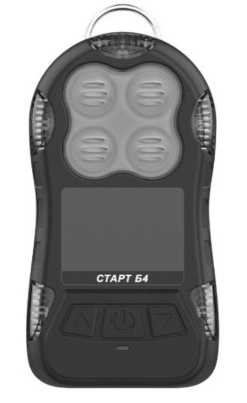

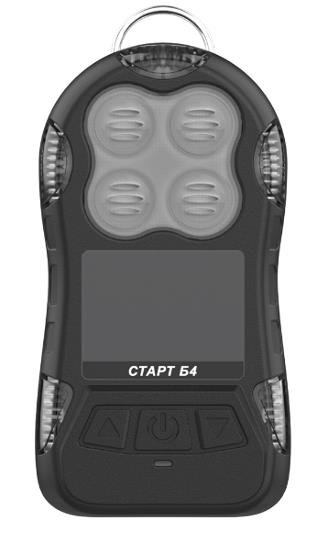

СТАРТ Б4

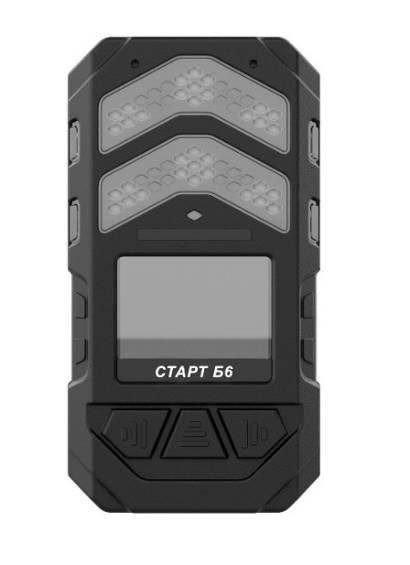

ж) модификация СТАРТ Б6
Рисунок 1 - Общий вид газоанализаторов

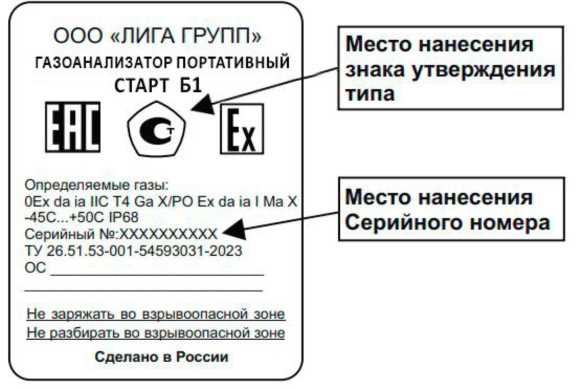

Рисунок 2 - Идентификационная табличка
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет следующие функции:
- цифровую индикацию содержания определяемых компонентов в режиме реального времени на ЖК-дисплее газоанализатора;
- подсветку ЖК-дисплея;
- диагностику чувствительного элемента (датчика);
- подачу одновременно световой, звуковой и вибросигнализации при достижении содержания определяемого компонента порогов срабатывания: «ПОРОГ 1», «ПОРОГ 2». Сигналы порогов различны по частоте, цвет светового сигнала красный, время срабатывания пороговой предупреждающей сигнализации зависит от определяемого компонента;
- цифровую индикацию установленных порогов;
- подсчет показателей STEL (предельное значение кратковременного воздействия) и TWA (средневзвешенное временное значение концентрации);
- ведение и сохранение в энергонезависимой памяти архива событий;
- обмен данными с ПК по интерфейсу USB;
- обмен данными с устройствами на базе Android (опционально);
- индикацию неисправностей;
- индикацию заряда батареи;
- выбор единиц измерений с помощью меню прибора, кроме СТАРТ В1;
- определение падения (датчик удара) и положения (опционально).
И дентификационные данные ПО газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | ||||||
|
СТАРТ А1 |
СТАРТ А4 |
СТАРТ Б1 |
СТАРТ Б4 |
СТАРТ Б4Н |
СТАРТ Б6 |
СТАРТ В1 | |
|
Идентификационное наименование ПО |
LG- StartA1 |
LG-StartA4 |
LG- StartB1 |
LG-StartB4 |
LG-StartB4N |
LG-StartB6 |
LG- StartV1 |
|
Номер версии (идентификационный номер) ПО, не ниже |
V7.00 |
V1.3 |
V1.2 |
V2.00 |
V1.0.2 |
V1.0.0 |
V1.01 |
|
Цифровой идентификатор ПО |
_ | ||||||
Защита ПО газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 11.
В таблицах 2 - 7:
1. Основная погрешность нормирована при условиях:
- температура окружающей среды: от + 15 °С до + 25 °С;
- относительная влажность окружающей среды: от 30 % до 80 %;
- атмосферное давление: от 84 до 106 кПа.
2. Нормирующее значение приведенной погрешности - разность между верхним и нижним пределами измерений.
3. Время срабатывания сигнализации указано для концентрации определяемого компонента, превышающей 1-е пороговое значение в 1,6 раза.
Таблица 2 - Метрологические характеристики газоанализаторов СТАРТ А1, СТАРТ А4, СТАРТ Б1, СТАРТ Б4, СТАРТ Б4Н, СТАРТ Б6 с термокаталитическими датчиками (ТКД) в единицах измерения «% НКПР» ________________________________________________
|
Определяемый компонент |
Диапазон показаний, % НКПР |
Диапазон измерений, % НКПР |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Метан (CH4) |
от 0 до 100 |
от 0 до 50 |
±5 |
15 |
15 |
|
Пропан (C3H8) |
от 0 до 100 |
от 0 до 50 |
±5 |
15 |
15 |
|
Гексан (СбНи) |
от 0 до 100 |
от 0 до 50 |
±5 |
30 |
30 |
|
Углеводородные горючие газы и пары (С1 - С10) (по СН4) |
от 0 до 100 |
от 0 до 50 |
±5 |
15 |
15 |
|
Определяемый компонент |
Диапазон показаний, % НКПР |
Диапазон измерений, % НКПР |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Углеводородные горючие газы и пары (С1 - С10) (по СзН8) |
от 0 до 100 |
от 0 до 50 |
±5 |
15 |
15 |
|
Углеводородные горючие газы и пары (С1 - С10) (по СбН14) |
от 0 до 100 |
от 0 до 50 |
±5 |
30 |
30 |
|
Водород (Н2) |
от 0 до 100 |
от 0 до 50 |
±5 |
15 |
15 |
|
Горючие газы и пары (по Н2) |
от 0 до 100 |
от 0 до 50 |
±5 |
15 |
15 |
|
Пары бензина (по РС4Н8) |
от 0 до 100 |
от 0 до 50 |
±5 |
15 |
_ |
|
Пары керосина (по 1-С4Н8) |
от 0 до 100 |
от 0 до 50 |
±5 |
20 |
_ |
|
Пары дизельного топлива (по 1-С4Н8) |
от 0 до 100 |
от 0 до 50 |
±5 |
40 |
_ |
|
Примечания: 1. Значения «% НКПР» для определяемых компонентов по ГОСТ 31610.20-1-2020; 2. Программное обеспечение газоанализаторов имеет возможность отображения результатов измерений с термокаталитическими датчиками в единицах измерений: % НКПР - % объемной доли - мг/м3. | |||||
Таблица 3 - Метрологические характеристики газоанализаторов СТАРТ А1, СТАРТ А4, СТАРТ Б1, СТАРТ Б4, СТАРТ Б4Н, СТАРТ Б6, СТАРТ В1 с электрохимическими датчиками (ЭХД) в единицах измерения «млн-1» или «мг/м3»_________________________________________
|
Определяемый компонент |
Диапазон измерений, -1 млн (мг/м3) |
Поддиапазон измерений, млн-1 (мг/м3) |
Пределы допускаемой основной погрешности, % |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
приведенн ой |
относите льной | |||||
|
Сероводород (H2S) |
от 0 до 50 (от 0 до 71) |
от 0 до 5 включ. (от 0 до 7,1 включ.) |
± 15 |
_ |
15 |
15 |
|
св. 5 до 50 (св. 7,1 до 71) |
_ |
± 15 | ||||
|
Определяемый компонент |
Диапазон измерений, -1 млн (мг/м3) |
Поддиапазон измерений, млн-1 (мг/м3) |
Пределы допускаемой основной погрешности, % |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
приведенн ой |
относите льной | |||||
|
Сероводород (H2S) |
от 0 до 100 (от 0 до 141) |
от 0 до 10 включ. (от 0 до 14,1 включ.) |
± 15 |
_ |
20 |
15 |
|
св. 10 до 100 (св. 14,1 до 141) |
_ |
± 15 | ||||
|
Сероводород (H2S) |
от 0 до 200 (от 0 до 283) |
от 0 до 20 включ. (от 0 до 28,3 включ.) |
± 15 |
_ |
20 |
15 |
|
св. 20 до 200 (св. 28,3 до 283) |
_ |
± 15 | ||||
|
Оксид углерода (CO) |
от 0 до 1000 (от 0 до 1162) |
от 0 до 50 включ. (от 0 до 58,1 включ.) |
± 15 |
_ |
15 |
15 |
|
св. 50 до 1000 (св. 58,1 до 1162) |
_ |
± 15 | ||||
|
Оксид углерода (CO) |
от 0 до 2000 (от 0 до 2323) |
от 0 до 100 включ. (от 0 до 116,1 включ.) |
± 20 |
_ |
20 |
20 |
|
св. 100 до 2000 (св. 116,1 до 2323) |
_ |
± 20 | ||||
|
Аммиак (NH3) |
от 0 до 100 (от 0 до 71) |
от 0 до 10 включ. (от 0 до 7,1 включ.) |
± 20 |
_ |
60 |
_ |
|
св. 10 до 100 (св. 7,1 до 71) |
_ |
± 20 | ||||
|
Диоксид серы (SO2) |
от 0 до 50 (от 0 до 133) |
от 0 до 10 включ. (от 0 до 26,6 включ.) |
± 15 |
_ |
30 |
_ |
|
св. 10 до 50 (св. 26,6 до 133) |
_ |
± 15 | ||||
|
Водород (Н2) |
от 0 до 1000 (от 0 до 83) |
от 0 до 100 включ. (от 0 до 8,3 включ.) |
± 15 |
_ |
20 |
_ |
|
св. 100 до 1000 (св. 8,3 до 83) |
_ |
± 15 | ||||
|
Оксид азота (no) |
от 0 до 50 (от 0 до 62) |
от 0 до 5 включ. (от 0 до 6,2 включ.) |
± 20 |
_ |
60 |
_ |
|
св. 5 до 50 (св. 6,2 до 62) |
_ |
± 20 | ||||
|
Диоксид азота (NO2) |
от 0 до 20 (от 0 до 38) |
от 0 до 5 включ. (от 0 до 9,5 включ.) |
± 20 |
_ |
60 |
_ |
|
св. 5 до 20 (св. 9,5 до 38) |
_ |
± 20 | ||||
|
Хлор (Ch) |
от 0 до 5 (от 0 до 14) |
от 0 до 1 включ. (от 0 до 2,8 включ.) |
± 20 |
_ |
60 |
_ |
|
св. 1 до 5 (св. 2,8 до 14) |
_ |
± 20 | ||||
|
Определяемый компонент |
Диапазон измерений, -1 млн (мг/м3) |
Поддиапазон измерений, млн-1 (мг/м3) |
Пределы допускаемой основной погрешности, % |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
приведенн ой |
относите льной | |||||
|
Хлористый водород (HCl) |
от 0 до 30 (от 0 до 45) |
от 0 до 3 включ. (от 0 до 4,5 включ.) |
± 25 |
_ |
70 |
_ |
|
св. 3 до 30 (св. 4,5 до 45) |
_ |
± 25 | ||||
|
Цианистый водород (HCN) |
от 0 до 10 (от 0 до 11) |
от 0 до 1 включ. (от 0 до 1,1 включ.) |
± 25 |
_ |
60 |
_ |
|
св. 1 до 10 (св. 1,1 до 11) |
_ |
± 25 | ||||
|
Фтористый водород (HF) |
от 0 до 10 (от 0 до 8) |
от 0 до 1 включ. (от 0 до 0,8 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 1 до 10 (св. 0,8 до 8) |
_ |
± 25 | ||||
|
Фосфин (РНз) |
от 0 до 10 (от 0 до 14) |
от 0 до 1 включ. (от 0 до 1,4 включ.) |
± 30 |
_ |
90 |
_ |
|
св. 1 до 10 (св. 1,4 до 14) |
_ |
± 30 | ||||
|
Метанол (СНзОН или СН4О) |
от 0 до 20 (от 0 до 26) |
от 0 до 5 включ. (от 0 до 6,5 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 5 до 20 (св. 6,5 до 26) |
_ |
± 25 | ||||
|
Этанол (C2H5OH или С2Н6О) |
от 0 до 2000 (от 0 до 3821) |
от 0 до 500 включ. (от 0 до 955,2 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 500 до 2000 (св. 955,2 до 3821) |
_ |
± 25 | ||||
|
Фенол (C6H5OH или СбНбО) |
от 0 до 10 (от 0 до 39) |
от 0 до 2 включ. (от 0 до 7,8 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 2 до 10 (св. 7,8 до 39) |
_ |
± 25 | ||||
|
Метантиол (метилмеркаптан) (CH3SH или CH4S) |
от 0 до 10 (от 0 до 20) |
от 0 до 1 включ. (от 0 до 2 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 1 до 10 (св. 2 до 20) |
_ |
± 25 | ||||
|
Этантиол (этилмеркаптан) (C2H5SH или C2H6S) |
от 0 до 10 (от 0 до 25) |
от 0 до 1 включ. (от 0 до 2,5 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 1 до 10 (св. 2,5 до 25) |
_ |
± 25 | ||||
|
Формальдегид (СН2О) |
от 0 до 10 (от 0 до 13) |
от 0 до 1 включ. (от 0 до 1,3 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 1 до 10 (св. 1,3 до 13) |
_ |
± 25 | ||||
|
Фенилэтилен (стирол) (винилбензол) |
от 0 до 50 (от 0 до 216) |
от 0 до 10 включ. (от 0 до 43,2 включ.) |
± 25 |
_ |
90 |
_ |
|
Определяемый компонент (C8H8) |
Диапазон измерений, -1 млн (мг/м3) |
Поддиапазон измерений, млн-1 (мг/м3) |
Пределы допускаемой основной погрешности, % |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
приведенн ой |
относите льной | |||||
|
св. 10 до 50 (св. 43,2 до 216) |
_ |
± 25 | ||||
|
Бензол (СбНб) |
от 0 до 10 (от 0 до 32) |
от 0 до 5 включ. (от 0 до 16 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 5 до 10 (св. 16 до 32) |
_ |
± 25 | ||||
|
Метилбензол (толуол) (C7H8) |
от 0 до 100 (от 0 до 382) |
от 0 до 20 включ. (от 0 до 76,4 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 20 до 100 (св. 76,4 до 382) |
_ |
± 25 | ||||
|
Углеводородные горючие газы и пары (С1 - С10) (по 1-С4Н8) |
от 0 до 2000 (от 0 до 4660) |
от 0 до 300 включ. (от 0 до 699 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 300 до 2000 (св. 699 до 4660) |
_ |
± 25 | ||||
|
Пары бензина (по 1-С4Н8) |
от 0 до 2000 (от 0 до 4660) |
от 0 до 300 включ. (от 0 до 699 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 300 до 2000 (св. 699 до 4660) |
_ |
± 25 | ||||
|
Пары керосина (по 1-С4Н8) |
от 0 до 2000 (от 0 до 4660) |
от 0 до 300 включ. (от 0 до 699 включ.) |
± 25 |
_ |
90 |
_ |
|
св. 300 до 2000 (св. 699 до 4660) |
_ |
± 25 | ||||
Примечания:
1. Программное обеспечение газоанализаторов имеет возможность отображения результатов измерений с электрохимическими датчиками в единицах измерений:
млн-1- мг/м3.
2. Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X-M/Vm, где: С - массовая концентрация компонента, мг/м3; Х - объемная доля компонента, млн-1; M - молярная масса компонента, г/моль; Vm - молярный объем, равный 24,06 дм3/моль, при условиях 20 °C и 101,3 кПа по ГОСТ 2939-63.
3. Единица измерения «млн-1» на дисплее газоанализатора СТАРТ В1 отображается как «ppm».
Таблица 4 - Метрологические характеристики газоанализаторов СТАРТ А1, СТАРТ А4, СТАРТ Б1, СТАРТ Б4, СТАРТ Б4Н, СТАРТ Б6, СТАРТ В1 с электрохимическими датчиками (ЭХД) в единицах измерения «% об. д.»
|
Определяемый компонент |
Диапазон показаний, % об. д. |
Диапазон измерений, % об. д. |
Пределы допускаемой основной приведенной погрешности, % |
Время установлен ия показаний, T0,9, с, не более |
Время срабатыва ния сигнализа ции, с, не более |
|
Кислород (О2) |
от 0 до 30 |
от 5 до 30 |
±3 |
15 |
10 |
|
Примечание - Единица измерения «% об» на дисплее газоанализатора СТАРТ В1 отображается как «% vol». | |||||
Таблица 5 - Метрологические характеристики газоанализаторов СТАРТ А1, СТАРТ А4, СТАРТ Б1, СТАРТ Б4, СТАРТ Б4Н, СТАРТ Б6 с инфракрасными датчиками (ИКД) в единицах измерения «% НКПР»
|
Определяемый компонент |
Диапазон показаний, % НКПР |
Диапазон измерений, % НКПР |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Метан (CH4) |
от 0 до 100 |
от 0 до 50 |
± 5 |
20 |
20 |
|
Метан (CH4) |
от 0 до 22 |
от 0 до 22 |
± 5 |
20 |
20 |
|
Пропан (C3H8) |
от 0 до 100 |
от 0 до 50 |
± 5 |
30 |
30 |
|
Пропан (C3H8) |
от 0 до 29 |
от 0 до 29 |
± 5 |
30 |
30 |
|
Углеводородные горючие газы и пары (С1 - С10) (по СН4) |
от 0 до 100 |
от 0 до 50 |
± 5 |
20 |
20 |
|
Углеводородные горючие газы и пары (С1 - С10) (по С3Н8) |
от 0 до 100 |
от 0 до 50 |
± 5 |
30 |
30 |
|
Углеводородные горючие газы и пары (С1 - С10) (по СН4) |
от 0 до 22 |
от 0 до 22 |
± 5 |
20 |
20 |
|
Углеводородные горючие газы и пары (С1 - С10) (по С3Н8) |
от 0 до 29 |
от 0 до 29 |
± 5 |
30 |
30 |
|
Пары бензина (по 1-С4Н8) |
от 0 до 100 |
от 0 до 50 |
± 5 |
20 |
_ |
|
Пары керосина |
от 0 до 100 |
от 0 до 50 |
± 5 |
30 |
_ |
|
Определяемый компонент |
Диапазон показаний, % НКПР |
Диапазон измерений, % НКПР |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
(по 1-С4Н8) | |||||
|
Пары дизельного топлива (по 1-С4Н8) |
от 0 до 100 |
от 0 до 50 |
± 5 |
60 |
_ |
|
Примечания: 1. Значения «% НКПР» для определяемых компонентов по ГОСТ 31610.20-1-2020. 2. Программное обеспечение газоанализаторов имеет возможность отображения результатов измерений по каналам с инфракрасными датчиками в единицах измерений: % НКПР - % объемной доли - мг/м3. | |||||
Таблица 6 - Метрологические характеристики газоанализаторов СТАРТ А1, СТАРТ А4, СТАРТ Б1, СТАРТ Б4, СТАРТ Б4Н, СТАРТ Б6 с инфракрасными датчиками (ИКД) в единицах измерения «% об. д.»_________________________________________________________________
|
Определяемый компонент |
Диапазон измерений, % об. д. |
Поддиапазон измерений, % об. д. |
Пределы допускаемой основной абсолютной погрешности, % об. д. |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
Диоксид углерода (СО2) |
от 0 до 5 |
от 0 до 2,5 включ. |
± 0,1 |
40 |
_ |
|
св. 2,5 до 5,0 |
± (0,1-X) | ||||
|
Примечания: 1. Программное обеспечение газоанализаторов имеет возможность отображения результатов измерений объемной доли СО2 по каналу с инфракрасными датчиками в единицах измерений: % объемной доли - млн-1 - мг/м3. 2. X - Содержание определяемого компонента в газовой смеси, %. | |||||
Таблица 7 - Метрологические характеристики газоанализаторов СТАРТ А1, СТАРТ А4, СТАРТ Б1, СТАРТ Б4, СТАРТ Б4Н, СТАРТ Б6 с фотоионизационными датчиками (ФИД) в единицах измерения «млн-1» или «мг/м3»
|
Определяемый компонент |
Диапазон измерений, млн-1 (мг/м3) |
Поддиапазон измерений, млн-1 (мг/м3) |
Пределы допускаемой основной погрешности, % |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
приведе нной |
относите льной | |||||
|
Изобутилен (1-С4Н8) |
от 0 до 6000 (от 0 до 13980) |
от 0 до 500 включ. (от 0 до 1165 включ.) |
± 15 |
_ |
15 |
10 |
|
св. 500 до 6000 (св. 1165 до 13980) |
_ |
± 15 | ||||
|
Определяемый компонент |
Диапазон измерений, млн-1 (мг/м3) |
Поддиапазон измерений, млн-1 (мг/м3) |
Пределы допускаемой основной погрешности, % |
Время установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более | |
|
приведе нной |
относите льной | |||||
|
Гексан (С6Н14) |
от 0 до 6000 (от 0 до 21700) |
от 0 до 500 включ. (от 0 до 1800 включ.) |
± 20 |
_ |
20 |
20 |
|
св. 500 до 6000 (св. 1800 до 21700) |
_ |
± 20 | ||||
|
Углеводородны е горючие газы и пары (С1-С10) (по РС4Н8) |
от 0 до 6000 (от 0 до 13980) |
от 0 до 500 включ. (от 0 до 1165 включ.) |
± 15 |
_ |
15 |
10 |
|
св. 500 до 6000 (св. 1165 до 13980) |
_ |
± 15 | ||||
|
Углеводородны е горючие газы и пары (С1-С10) (по СбН14) |
от 0 до 6000 (от 0 до 21700) |
от 0 до 500 включ. (от 0 до 1800 включ.) |
±20 |
_ |
20 |
20 |
|
св. 500 до 6000 (св. 1800 до 21700) |
_ |
±20 | ||||
|
Пары бензина (по РС4Н8) |
от 0 до 6000 (от 0 до 13980) |
от 0 до 500 включ. (от 0 до 1165 включ.) |
± 15 |
_ |
15 |
_ |
|
св. 500 до 6000 (св. 1165 до 13980) |
_ |
± 15 | ||||
|
Пары керосина (по 1-С4Н8) |
от 0 до 6000 (от 0 до 13980) |
от 0 до 500 включ. (от 0 до 1165 включ.) |
± 15 |
_ |
15 |
_ |
|
св. 500 до 6000 (св. 1165 до 13980) |
_ |
± 15 | ||||
|
Пары дизельного топлива (по РС4Н8) |
от 0 до 6000 (от 0 до 13980) |
от 0 до 500 включ. (от 0 до 1165 включ.) |
± 15 |
_ |
20 |
_ |
|
св. 500 до 6000 (св. 1165 до 13980) |
_ |
± 15 | ||||
|
Формальдегид СН2О |
от 0 до 10 (от 0 до 12,6) |
от 0 до 0,4 включ. (от 0 до 0,5 включ.) |
± 20 |
_ |
30 |
_ |
|
св. 0,4 до 10 (св. 0,5 до 12,6) |
_ |
± 20 | ||||
|
Фенол (C6H5OH или СбНбО) |
от 0 до 10 (от 0 до 39,5) |
от 0 до 2 включ. (от 0 до 7,8 включ.) |
± 20 |
_ |
30 |
_ |
|
св. 2 до 10 (св. 7,8 до 39,5) |
_ |
± 20 | ||||
|
Определяемый компонент |
Диапазон измерений, млн-1 (мг/м3) |
Поддиапазон измерений, млн-1 (мг/м3) |
Пределы допускаемой основной погрешности, % |
Время установления показаний То,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
приведе относите нной льной | |||||
|
Примечания: 1. Программное обеспечение газоанализаторов имеет возможность отображения результатов измерений с фотоионизационными датчиками в единицах измерений: млн-1- мг/м3. 2. Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х-М/Ут, где: С - массовая концентрация компонента, мг/м3; Х - объемная доля компонента, млн-1; M - молярная масса компонента, г/моль; Vm - молярный объем, равный 24,06 дм3/моль, при условиях 20 °С и 101,3 кПа по ГОСТ 2939-63. | |||||
Таблица 8 - Дополнительные метрологические характеристики
|
Наименование |
Значение |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды от -45 °С до +15 °С и от +25 °С до +50 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности. |
± 1,0 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности от 5 % до 30 % и от 80 % до 95 % в пределах рабочих условий эксплуатации на каждые 5 %, в долях от пределов допускаемой основной погрешности. |
± 0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления от 70 кПа до 84 кПа и от 106 кПа до 130 кПа в пределах рабочих условий на каждые 4 кПа, в долях от пределов допускаемой основной погрешности. |
± 0,3 |
Таблица 9 - Основные технические характеристики газоанализаторов СТАРТ А1, СТАРТ Б1, СТАРТ В1
|
Наименование характеристики |
Значение | ||
|
СТАРТ А1 |
СТАРТ Б1 |
СТАРТ В1 | |
|
Параметры электрического питания: - напряжение постоянного тока, В - потребляемая мощность, В^А, не более |
3,7 0,1 |
3,7 0,1 |
3,6 0,1 |
|
Габаритные размеры (Ш*Д*В), мм, не более |
110x60x29 |
109x61x30 |
91x53x32 |
|
Масса, кг, не более |
0,150 |
0,185 |
0,120 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -45 до +50 от 5 до 95 от 70 до 130 |
от -45 до +50 от 5 до 95 от 70 до 130 |
от -45 до +50 от 5 до 95 от 70 до 130 |
|
Наименование характеристики |
Значение | ||
|
СТАРТ А1 |
СТАРТ Б1 |
СТАРТ В1 | |
|
Маркировка взрывозащиты |
0Ex da ia IIC T4 Ga X 0Ex ia IIC T4 Ga X |
0Ex da ia IIC T4 Ga X PO Ex da ia I Ma X 0Ex ia IIC T4 Ga X PO Ex ia I Ma X |
0Ex ia IIC T4 Ga Х |
|
Степень защиты от внешних воздействий по ГОСТ 142542015 |
IP65 |
IP68 |
IP68 |
Таблица 10 - Основные технические характеристики газоанализаторов СТАРТ А4, СТАРТ Б4, СТАРТ Б4Н, СТАРТ Б6
|
Наименование характеристики |
Значение | |||
|
СТАРТ А4 |
СТАРТ Б4 |
СТАРТ Б4Н |
СТАРТ Б6 | |
|
Параметры электрического питания: - напряжение питания, В - потребляемая мощность, В^А, не более |
3,7 0,1 |
3,7 0,1 |
3,7 0,1 |
3,7 0,1 |
|
Габаритные размеры (Ш*Д*В), мм, не более |
139x68x32 |
136x72x32 |
186x86x42 |
170x90x40 |
|
Масса, кг, не более |
0,215 |
0,300 |
0,475 |
0,550 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -45 до +50 от 5 до 95 от 70 до 130 |
от -45 до +50 от 5 до 95 от 70 до 130 |
от -45 до +50 от 5 до 95 от 70 до 130 |
от -45 до +50 от 5 до 95 от 70 до 130 |
|
Маркировка взрывозащиты |
0Ex da ia IIC T4 Ga X 0Ex ia IIC T4 Ga X |
0Ex da ia IIC T4 Ga X PO Ex da ia I Ma X |
0Ex da ia IIC T4 Ga X PO Ex da ia I Ma X |
0Ex da ia IIC T4 Ga X РО Ex da ia I Ma X |
|
Степень защиты от внешних воздействий по ГОСТ 142542015 |
IP65 |
IP68 |
IP66 |
IP68 |
Таблица 11 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
30000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на идентификационную табличку методом лазерной гравировки и титульный лист Руководства по эксплуатации и паспорта газоанализатора типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 12.
Таблица 12 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Газоанализатор портативный СТАРТ |
_ |
1 |
|
Руководство по эксплуатации |
РЭ |
1 |
|
Паспорт |
ПС |
1 |
|
Методика поверки |
_ |
1* |
|
Сертификат соответствия |
_ |
1* |
|
Сертификат об утверждении типа средств измерений |
_ |
1* |
|
Зарядное устройство (кроме СТАРТ В1) |
_ |
1 |
|
Насадка для подачи ГС, поверки, подключения внешнего насоса для отбора проб |
_ |
1 |
|
Кабель для подключения к ПК (для СТАРТ Б1, СТАРТ Б4, СТАРТ Б4Н, СТАРТ Б6) |
_ |
1 |
|
* Один экземпляр на партию | ||
Сведения о методах измерений
приведены в разделе 1 «Назначение газоанализаторов» документов:
- СА1-001-РЭ «Газоанализаторы портативные СТАРТ А1. Руководство по эксплуатации»;
- СА4-001-РЭ «Газоанализаторы портативные СТАРТ А4. Руководство по эксплуатации»;
- СБ1-001-РЭ «Газоанализаторы портативные СТАРТ Б1. Руководство по эксплуатации»;
- СБ4-001-РЭ «Газоанализаторы портативные СТАРТ Б4. Руководство по эксплуатации»;
- СБ4Н-001-РЭ «Газоанализаторы портативные СТАРТ Б4Н. Руководство по эксплуатации»;
- СБ6-001-РЭ «Газоанализаторы портативные СТАРТ Б6. Руководство по эксплуатации»;
- СВ1-001-РЭ «Газоанализаторы портативные СТАРТ В1. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.п. 3.1.3, 4.43)
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов»
ТУ 26.51.53-001-54593031-2023 «Газоанализаторы портативные СТАРТ. Технические условия»
Другие Газоанализаторы
