Датчики солнечной радиации ДСР-01
| Номер в ГРСИ РФ: | 97037-25 |
|---|---|
| Производитель / заявитель: | ЗАО "Минимакс-94", г.Москва |
Датчики солнечной радиации ДСР-01 (далее - датчики ДСР-01) предназначены для измерений суммарной, рассеянной, отраженной солнечной радиации, создаваемой солнечным или искусственным излучением.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97037-25 | ||||||
| Действует | по 03.12.2030 | ||||||
| Наименование | Датчики солнечной радиации | ||||||
| Модель | ДСР-01 | ||||||
| Приказы |
№2638 от
03.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 020a369c-17aa-7d6c-4a88-927b54f5db6f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Минимакс-94», РОССИЯ, 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Поверка
| Методика поверки / информация о поверке |
МП 254-0248-2025 Государственная система обеспечения единства измерений. Датчики солнечной радиации ДСР-01. Методика поверки
(с 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97037-25: Описание типа
2025-97037-25.pdf
|
Скачать | 224 КБ | |
|
97037-25: Методика поверки
МП 254-0248-2025
2025-mp97037-25.pdf
|
Скачать | 787 КБ |
Описание типа
Назначение
Датчики солнечной радиации ДСР-01 (далее - датчики ДСР-01) предназначены для измерений суммарной, рассеянной, отраженной солнечной радиации, создаваемой солнечным или искусственным излучением.
Описание
Датчики ДСР-01 состоят из устойчивого к солнечному излучению поликарбонатного корпуса с герметичным кабельным вводом, сферического фторопластового рассеивателя и схемы преобразования на кремниевом фотодиоде, чувствительных к части солнечного спектра в диапазоне длин волн от 280 до 1100 нм.
Датчик ДСР-01 имеет функцию расчета ультрафиолетовой солнечной радиации в спектре от 280 до 400 нм от измеренной суммарной, рассеянной, отраженной солнечной радиации.
Принцип действия датчиков ДСР-01 основан на преобразовании кремниевым светочувствительным элементом суммарной, рассеянной, отраженной солнечной радиации, создаваемой солнечным или искусственным излучением, в электрический сигнал в аналоговой форме с последующим преобразованием в цифровой формат.
Общий вид датчика ДСР-01 приведен на рисунке 1.
Серийный номер, в виде цифрового обозначения, состоящий из десяти арабских цифр, наносится методом цифровой печати на этикетку, расположенную на кабеле датчика ДСР-01.
Нанесение знака поверки на датчики ДСР-01 не предусмотрено.
Пломбирование не предусмотрено.
Место нанесения этикетки

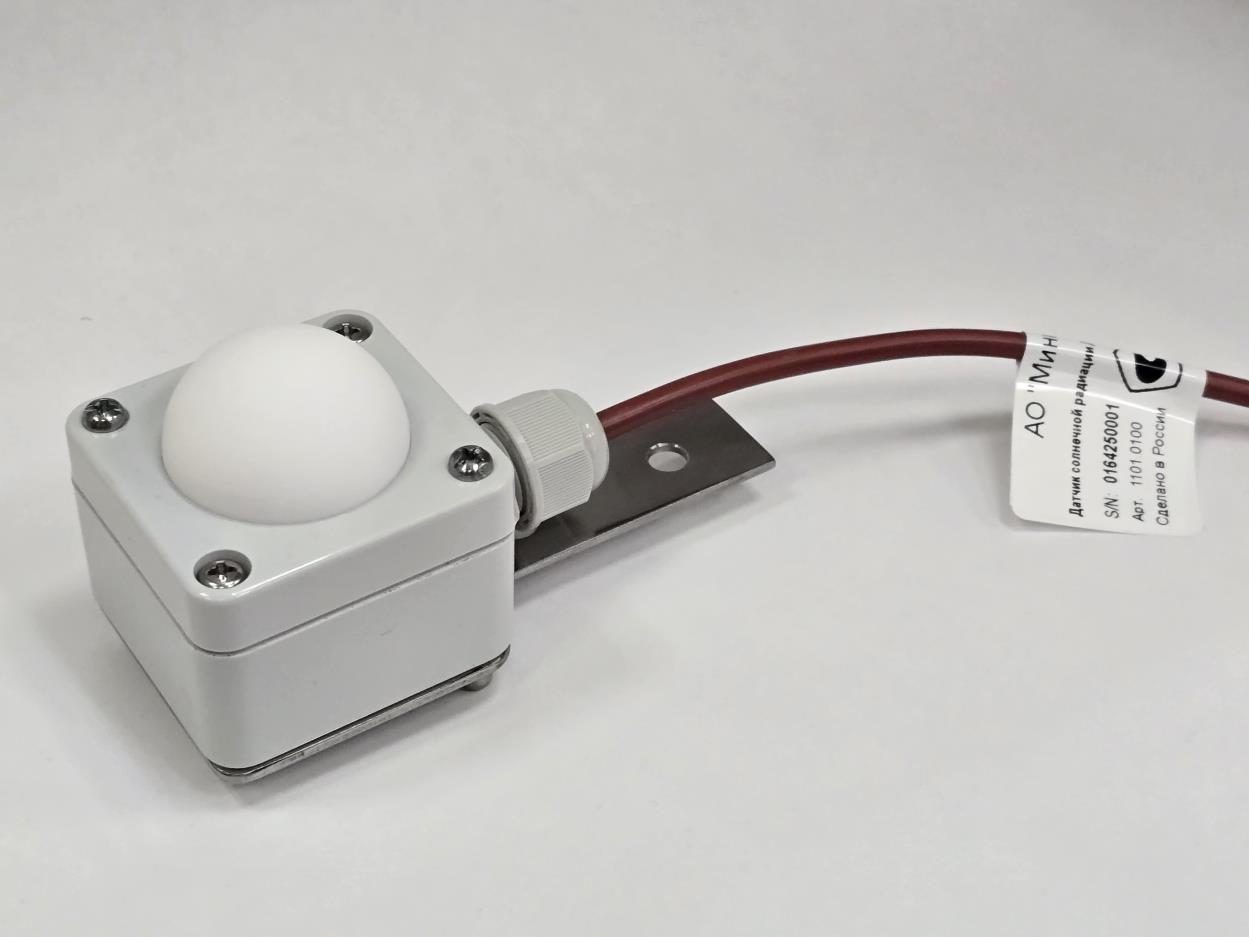

Рисунок 1 - Общий вид датчиков ДСР-01
Место нанесения серийного номера

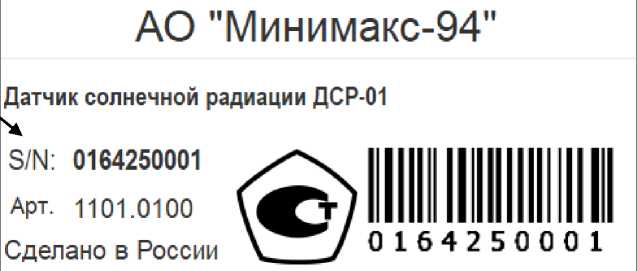

Рисунок 2 - Этикетка с указанием места нанесения знака утверждения типа и серийного номера
Программное обеспечение
Датчики ДСР-01 имеют встроенное программное обеспечение (далее - ПО) «DSR-01», которое обеспечивает работу, передачу измерений, проверку состояния и настройку датчика ДСР-01.
Уровень защиты ПО - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DSR-01 |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «х» - метрологически незначимая часть ПО, может принимать значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений суммарной, рассеянной, отраженной солнечной радиации, кВт/м2 |
от 0,01 до 1,6 |
|
Пределы допускаемой относительной погрешности измерений суммарной, рассеянной, отраженной солнечной радиации, % |
±10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 9 до 30 |
|
Потребляемый ток, мА, не более |
50 |
|
Потребляемая мощность, Вт, не более |
0,7 |
|
Интерфейс связи |
RS-485 |
|
Спектральный диапазон, нм |
от 280 до 1100 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP65 |
|
Габаритные размеры (ДхШхВ), мм, не более |
85x50x50 |
|
Масса, кг, не более |
0,200 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, гПа |
от -60 до +60 100 от 500 до 1100 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится методом цифровой печати на этикетку, расположенную на кабеле датчика ДСР-01, и на титульный лист Руководства по эксплуатации МРАШ.416152.001 РЭ и паспорта МРАШ.416152.001 ПС типографским способом.
Комплектность
Таблица 5 - Комплектность датчика ДСР-01
|
Наименование |
Обозначение |
Количество |
|
Датчик солнечной радиации |
ДСР-01 |
1 шт. |
|
Паспорт |
МРАШ.416152.001 ПС |
1 экз. |
|
Руководство по эксплуатации* |
МРАШ.416152.001 РЭ |
1 экз. |
|
* Руководство по эксплуатации может поставляться в электронном виде | ||
Сведения о методах измерений
приведены документе МРАШ.416152.001 РЭ «Датчики солнечной радиации ДСР-01.
Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра, утверждённая приказом Росстандарта № 2414 от 21.11.2023 г.
МРАШ.416152.001 ТУ «Датчики солнечной радиации ДСР-01. Технические условия».
