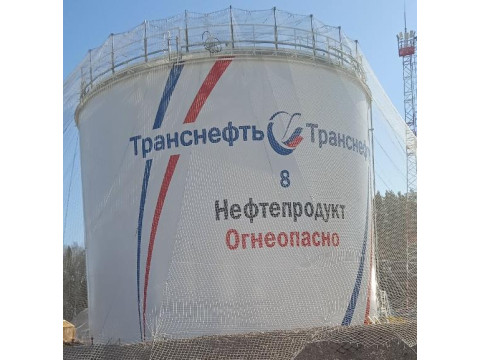

Резервуары вертикальные стальные цилиндрические РВС-5000
| Номер в ГРСИ РФ: | 97038-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть - Верхняя Волга", г. Нижний Новгород |
|
97038-25: Описание типа
2025-97038-25.pdf
|
Скачать | 250.9 КБ |
Резервуары вертикальные стальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерения объёма нефтепродуктов, а также для их приёма, хранения и отпуске.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97038-25 | |||||||||
| Наименование | Резервуары вертикальные стальные цилиндрические | |||||||||
| Модель | РВС-5000 | |||||||||
| Приказы |
№2638 от
03.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 90dab731-cd85-d135-abb0-00f746d4fac2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Транснефть -Верхняя Волга», РОССИЯ, 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97038-25: Описание типа
2025-97038-25.pdf
|
Скачать | 250.9 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерения объёма нефтепродуктов, а также для их приёма, хранения и отпуске.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктами до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача нефтепродукта осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 8 и 9 расположены по адресу: НС «Нагорная», Московская область, Пушкинский район, д. Жуковка.
Заводские номера в виде цифрового кода нанесены методом аэрографии непосредственно на резервуары.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

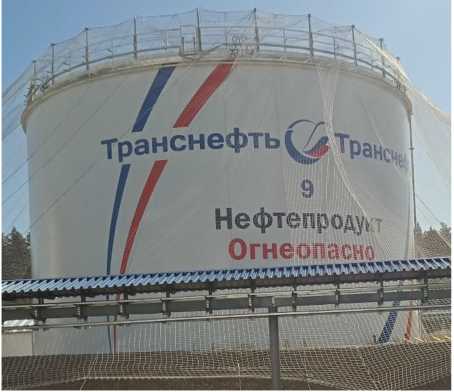

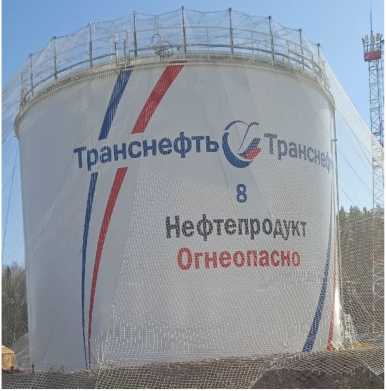

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-5000 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
ФР.1.29.2021.40085 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
