Резервуар железобетонный вертикальный ЖБР-10000
| Номер в ГРСИ РФ: | 97040-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "Черномортранснефть", г.Новороссийск |
|
97040-25: Описание типа
2025-97040-25.pdf
|
Скачать | 162.8 КБ |
Резервуар железобетонный вертикальный ЖБР-10000 (далее - резервуар) предназначен для измерения объёма нефти или нефтепродуктов, а также для их приёма, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97040-25 | ||||||
| Наименование | Резервуар железобетонный вертикальный | ||||||
| Модель | ЖБР-10000 | ||||||
| Приказы |
№2638 от
03.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | cf9dbed7-ef33-729b-dcce-3920d9f6502a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Черномортранснефть», РОССИЯ, 353902, Краснодарский край, г.о. город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1
Поверка
| Методика поверки / информация о поверке |
РМГ 110-2010 Государственная система обеспечения единства измерений. Резервуары железобетонные цилиндрические со сборной стенкой вместимостью до 30000 м3. Методика поверки геометрическим методом
(с 03.12.2025)
РМГ 110-2010 Государственная система обеспечения единства измерений. Резервуары железобетонные вертикальные. Методика поверки объёмным методом
(с 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97040-25: Описание типа
2025-97040-25.pdf
|
Скачать | 162.8 КБ |
Описание типа
Назначение
Резервуар железобетонный вертикальный ЖБР-10000 (далее - резервуар) предназначен для измерения объёма нефти или нефтепродуктов, а также для их приёма, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой конструкцию, состоящую из сборной стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.
Заполнение и выдача нефти или нефтепродукта осуществляется через приёмораздаточные устройства, расположенные в верхней части резервуара.
Резервуар с заводским номером 8 расположен по адресу: 352800, Российская Федерация, Краснодарский край, Туапсинский р-н, с. Заречье, Промзона.
Заводской номер нанесен типографским способом в виде цифрового кода на маркировочную табличку, расположенную на площадке резервуара.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

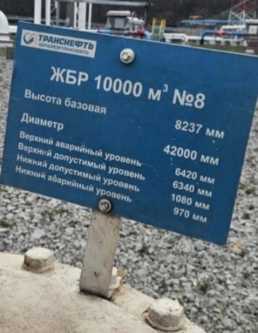

Общий вид маркировочной таблички с указанием заводского номера резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид маркировочной таблички

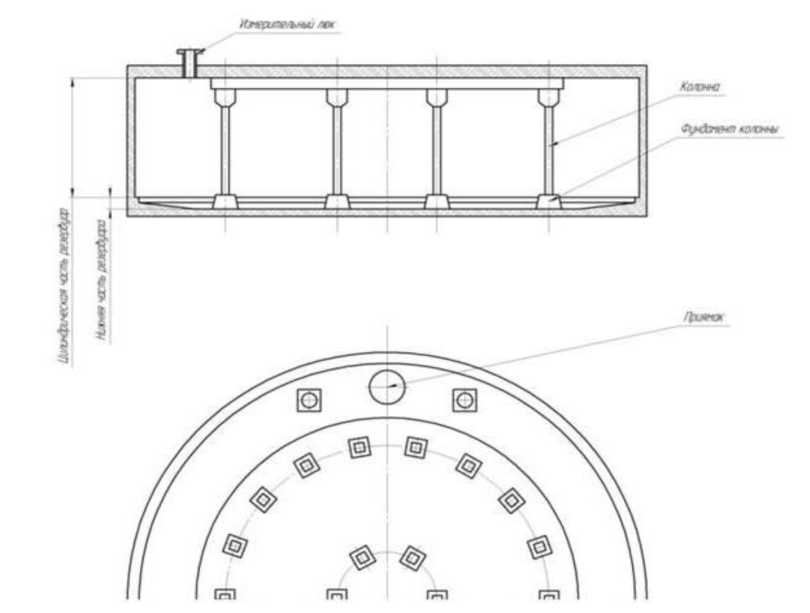

Общий эскиза резервуара представлен на рисунке 2.
Рисунок 2 - Общий вид эскиза резервуара ЖБР-10000
Метрологические и
технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
± 0,2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -25 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар железобетонный вертикальный |
ЖБР-10000 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методах измерений
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
ФР.1.29.2021.40085 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
