Полуприцепы-цистерны СЕСПЕЛЬ SF4В
| Номер в ГРСИ РФ: | 97041-25 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ЗАО "Чебоксарское предприятие "СЕСПЕЛЬ", г.Чебоксары |
|
97041-25: Описание типа
2025-97041-25.pdf
|
Скачать | 312.3 КБ |
Полуприцепы-цистерны СЕСПЕЛЬ БР4В (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97041-25 | ||||||||||||
| Наименование | Полуприцепы-цистерны | ||||||||||||
| Модель | СЕСПЕЛЬ SF4В | ||||||||||||
| Приказы |
№2638 от
03.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 86a89cc8-d9c7-ae2a-def9-a0f5f6d8d109 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ЗАО «Чебоксарское предприятие «Сеспель», РОССИЯ, 428021, Чувашская Республика, г. Чебоксары, Ленинградская ул., д. 36
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97041-25: Описание типа
2025-97041-25.pdf
|
Скачать | 312.3 КБ |
Описание типа
Назначение
Полуприцепы-цистерны СЕСПЕЛЬ SF4B (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. Для гашения гидравлических ударов во время движения ППЦ оснащены волнорезами.
К верхней части обечайки корпуса ППЦ приварена заливная горловина круглой формы с установленным указателем уровня налива. ППЦ являются транспортными мерами полной вместимости.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
- Заливную горловину;
- Указатель уровня;
- Дыхательный клапан с огнепреградителем;
- Съемная крышка горловины;
- Шаровый кран;
- Напорно-всасывающие рукава;
- Клапан донный;
- Задвижка трубопровода.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцепов-цистерн СЕСПЕЛЬ SF4B №№ X8ASF4B32N0001916, X8ASF4B32N0001851, X8ASF4B32N0001850 представлен на рисунках 1-2

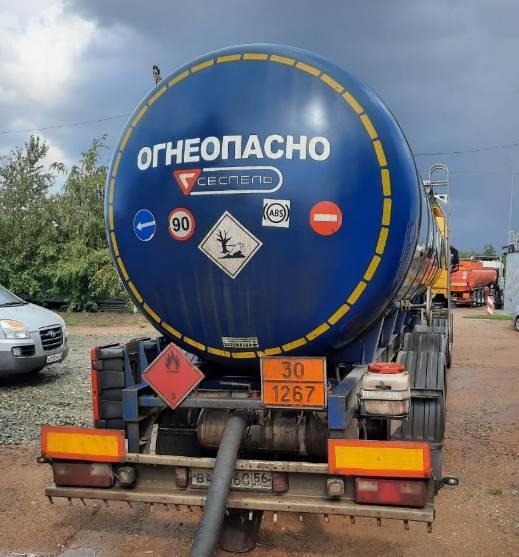

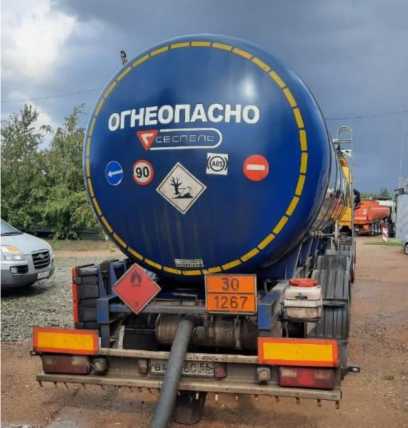

Рисунок 1 - Общий вид полуприцепов-цистерн СЕСПЕЛЬ SF4B

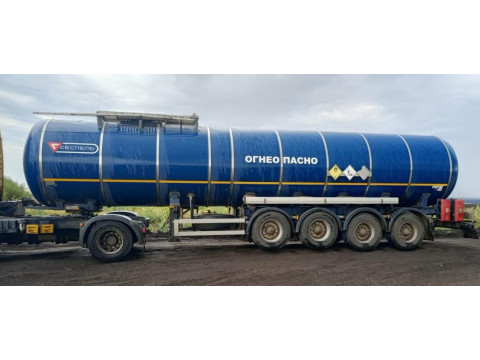

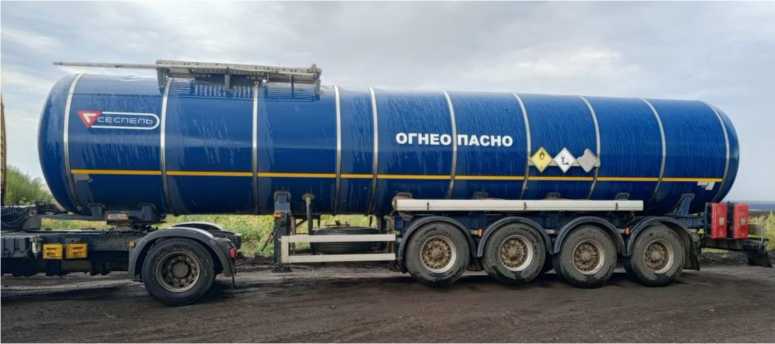

Рисунок 2 - Общий вид полуприцепов-цистерн СЕСПЕЛЬ SF4B

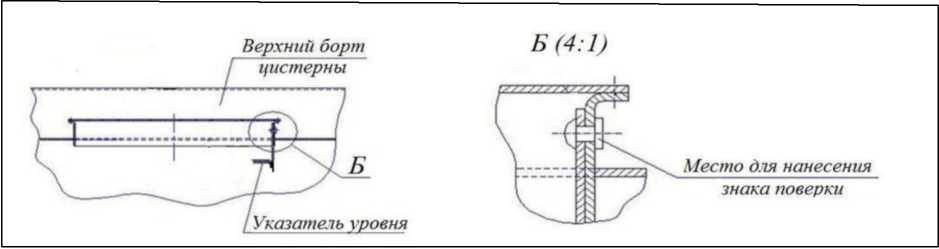

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлена на рисунке 3:
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки.
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
31900 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
8750 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
Знак утверждения типа
Наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Полуприцеп-цистерна |
СЕСПЕЛЬ SF4B |
1 шт. |
|
2 |
Паспорт |
- |
1 экз. |
Сведения о методах измерений
Приведены в Паспорте «Полуприцеп-цистерна СЕСПЕЛЬ SF4B», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
