Газоанализаторы IR500
| Номер в ГРСИ РФ: | 97042-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Shenzhen Nuoan Technology Co., Ltd., КИТАЙ |
Газоанализаторы IR500 (далее - газоанализаторы) предназначены для непрерывного измерения содержания горючих газов в окружающем воздухе.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97042-25 | |||||||||||||||
| Действует | по 03.12.2030 | |||||||||||||||
| Наименование | Газоанализаторы | |||||||||||||||
| Модель | IR500 | |||||||||||||||
| Модификации |
IR500L-R IR500M-R IR500S-R |
|||||||||||||||
| Приказы |
№2638 от
03.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7960158b-2772-23bf-7285-03f3ff2c1eff | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Shenzhen Nuoan Technology Co., Ltd., КИТАЙ, 1301, 1401, 1501, 1601, Building C1, No. 459, Qiaokai Road, Fenghuang Community, Fenghuang Street, Guangming District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
МП-957-2025 Государственная система обеспечения единства измерений. Газоанализаторы IR500. Методика поверки
(с 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97042-25: Описание типа
2025-97042-25.pdf
|
Скачать | 288.1 КБ | |
|
97042-25: Методика поверки
МП-957-2025
2025-mp97042-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Газоанализаторы IR500 (далее - газоанализаторы) предназначены для непрерывного измерения содержания горючих газов в окружающем воздухе.
Описание
Газоанализаторы являются автоматическими стационарными средствами измерений непрерывного действия, применяющимися для обнаружения утечки горючих газов.
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих от газочувствительных измерительных преобразователей (сенсоров), в аналоговую или цифровую форму с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора и (или) передачу их внешнему компьютеру и другим контрольно-приемным и (или) регистрирующим устройствам, и (или) исполнительным механизмам.
Газоанализаторы выпускаются в трех модификациях: IR500L-R, IR500M-R, IR500S-R, которые отличаются техническими характеристиками.
Для считывания показаний газоанализаторы имеют жидкокристаллический дисплей высокой четкости.
Газоанализаторы комплектуются высоконадежными инфракрасными сенсорами, которые имеют длительный срок службы, быстрый отклик, высокую точность.
Метод отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение и отображение содержания определяемого компонента в окружающей среде;
- выдача измерительной информации посредством унифицированного токового сигнала от 4 до 20 мА (опционально HART протокол) и/или интерфейсного выхода RS-485;
- сигнализация о превышении заданных пороговых значений содержания определяемого компонента;
- самодиагностика.
Газоанализаторы выпускаются в корпусе из нержавеющей стали SS316 и алюминиевого сплава ADC12.
Общий вид газоанализаторов приведен на рисунках 1-3.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы имеют серийные номера, которые в виде цифрового обозначения наносятся методом фотохимпечати на идентификационную табличку (рисунок 4), закрепленную на верхней или боковой частях корпуса газоанализатора.
Пломбирование от несанкционированного доступа не предусмотрено.

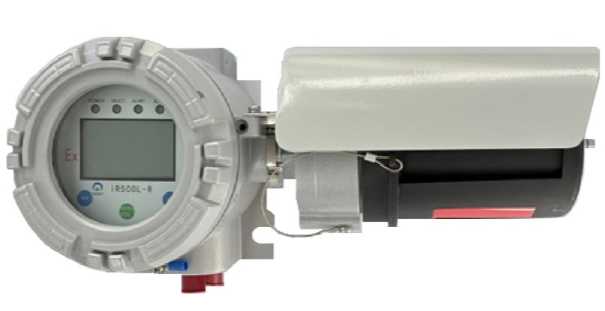

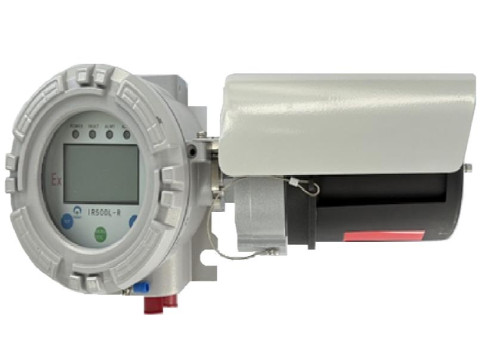

Рисунок 1 - Общий вид газоанализаторов IR500 модификации IR500L-R

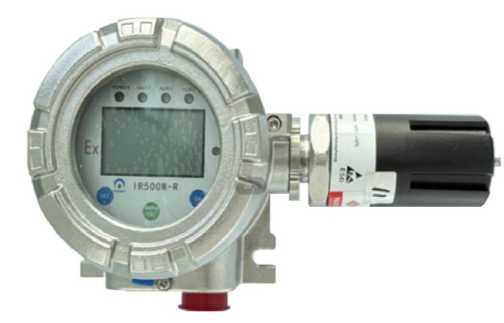

Рисунок 2 - Общий вид газоанализаторов IR500 модификации IR500M-R

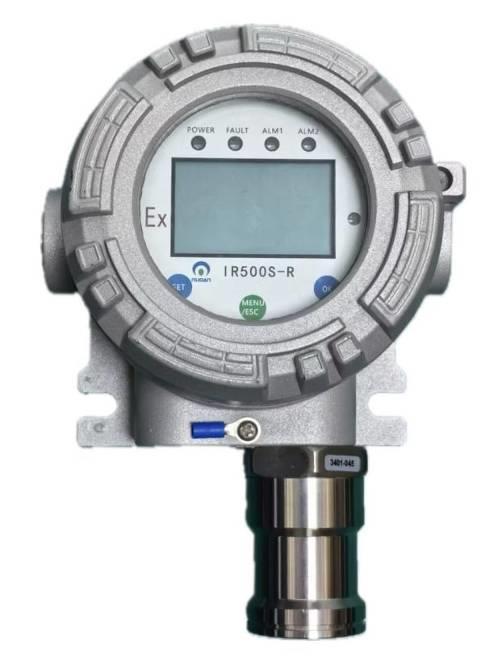

Рисунок 3 - Общий вид газоанализаторов IR500 модификации IR500S-R
Gas апа1угег/Га»оанали»аторы Г fl Г Z^_?X
Model\Mofl«nb:IR500L-R Protection grade\CreneHb »ащиты:1Р67 ?H| \^БГ/
Execution standardsMIpnMeHeHne стандартов: LB IL \----/
Ех-тагк\Маркировка варывозащиты:1 Ex db ПС T6 Gb X Ex tb IIIC T80“C Db X
Explosion proof certificate питЬег\Номер сертификата взрывозащищенности:
Working уоИаде\Напряжение:24±6 VDC Detecting гапде\Диапазон измерений:0%1Е1 -10O%LEL Detecting да5\Проверить газ: CH4 А1М1\П0Р0Г1 :25%LEL
^^^ссигасу\Точность: ±5%нкпр ALM2\n0P0F2 :50%LEL Use environment\TeMnepaTypa окружающей среды:-55°С<1
Date of manufacture\flaTa изготовления: 2024. 07
Product пигт>Ьег\Серийный №: 9240606612 Tag питЬег\Номер №: Manufacturer\H>roTOBMTeflb: Shenzhen Nuoan Technology Co., Ltd.
1301,1401,1501,1601, Building Cl, No. 459, Qiaokai Road.Fenghuang Community,
Fenghuang Street,Guangming District, Shenzhen, China
WARNING-DO NOT OPEN WHEN ENERGIZED
ПРЕДУПРЕЖДЕНИЕ-HE ОТКРЫВАТЬ ПОД НАПРЯЖЕНИ1
Рисунок 4 - Идентификационная табличка
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
ПО производит непрерывную цифровую индикацию содержания определяемого компонента в анализируемой среде и подаёт световую и звуковую сигнализации при достижении содержания определяемого компонента порогов срабатывания.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
V1.XX1) |
|
Цифровой идентификатор ПО |
- |
|
1) «ХХ» может принимать любое значение из диапазона от 00 до 99 | |
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой абсолютной погрешности измерений |
|
Метан (CH4) Пропан (C3H8) Бутан (C4H10) Пентан (C5H12) Г ексан (СбНи) Этилен (C2H4) Гептан (C7H16) Толуол (C6H5CH3) |
от 0 до 100 % НКПР |
±5 % НКПР |
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний (Т09), с, не более |
30 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
30 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
|
Потребляемая электрическая мощность, Вт, не более: - в режиме нормального мониторинга - в режиме обогрева |
3 8 |
|
Габаритные размеры (Ш*Д*В), мм, не более: IR500L-R IR500M-R IR500S-R |
308x126x118 250x126x118 205x126x118 |
|
Масса, кг, не более: IR500L-R: - алюминиевый сплав - нержавеющая сталь IR500M-R: - алюминиевый сплав - нержавеющая сталь IR500S-R: - алюминиевый сплав - нержавеющая сталь |
2,2 6,2 1,6 3,6 1,65 3,4 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -55 до +70 99 от 80 до 110 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X |
|
Степень защиты оболочки от внешних воздействий по ГОСТ 142542015: - IR500L-R, IR500M-R - IR500S-R |
IP67 IP66 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
87500 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на идентификационную табличку методом фотохимпечати.
Комплектность
Таблица 6 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
IR500L-R/ IR500M-R/ IR500S-R |
1 шт. |
|
Пульт ДУ |
- |
1 шт. |
|
Комплект принадлежностей1) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) Комплект поставки формируется в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 11 «Методы работы» документов «Газоанализаторы IR500L-R. Руководство по эксплуатации», «Газоанализаторы IR500M-R. Руководство по эксплуатации», «Газоанализаторы IR500S-R. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы.
Требования к эксплуатационным характеристикам газоанализаторов горючих газов»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Стандарт предприятия Q/SNE 002R-2024.
