Поляриметры UniPol
| Номер в ГРСИ РФ: | 97044-25 |
|---|---|
| Категория: | Поляриметры |
| Производитель / заявитель: | Фирма "Schmidt + Haensch GmbH & Co", Германия |
Поляриметры UniPol (далее по тексту - поляриметры) предназначены для измерений угла вращения плоскости поляризации (далее - УВПП) в жидких и твердых оптически активных образцах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97044-25 | ||||||
| Действует | по 03.12.2030 | ||||||
| Наименование | Поляриметры | ||||||
| Модель | UniPol | ||||||
| Приказы |
№2638 от
03.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 025ea0d3-1ba5-8acb-7404-8ed1eaa92ad0 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Schmidt + Haensch GmbH & Co., ГЕРМАНИЯ, Waldstraße 80/81 D-13403, Berlin
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1045-448-2025 Государственная система обеспечения единства измерений. Поляриметры UniPol. Методика поверки
(с 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97044-25: Описание типа
2025-97044-25.pdf
|
Скачать | 141.6 КБ | |
|
97044-25: Методика поверки
РТ-МП-1045-448-2025
2025-mp97044-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Поляриметры UniPol (далее по тексту - поляриметры) предназначены для измерений угла вращения плоскости поляризации (далее - УВПП) в жидких и твердых оптически активных образцах.
Описание
Поляриметры состоят из следующих основных узлов: источник света (светодиод), интерференционный светофильтр, поляризатор, фокусирующая оптическая система, измерительная камера, анализатор, модулятор Фарадея, приемник излучения, а также система электропитания.
Принцип действия поляриметров основан на сканировании угла вращения плоскости поляризации и преобразовании электрического сигнала с представлением полученного результата в цифровой форме.
Поляриметры выпускаются в одной модификации - UniPol.
Поляриметры позволяют проводить измерения на одной длине волны 589,44 нм.
Корпус поляриметров изготавливается из полистирола серого цвета.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на индивидуальный шильдик, расположенный на задней части корпуса поляриметров.
Общий вид поляриметров представлен на рисунках 1 и 2.

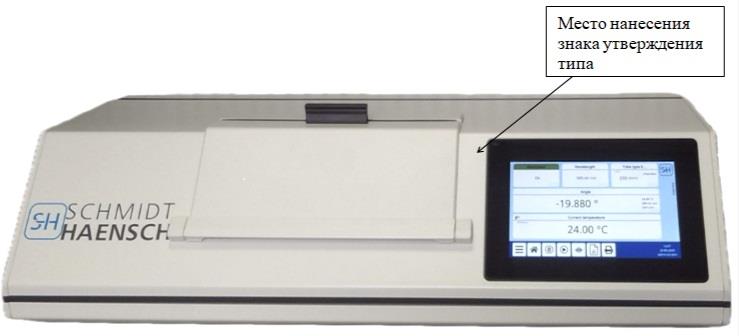

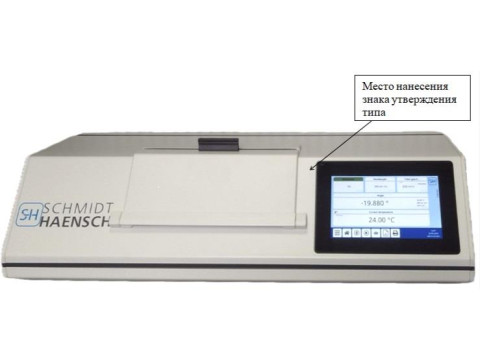

Рисунок 1 - Общий вид средства измерений

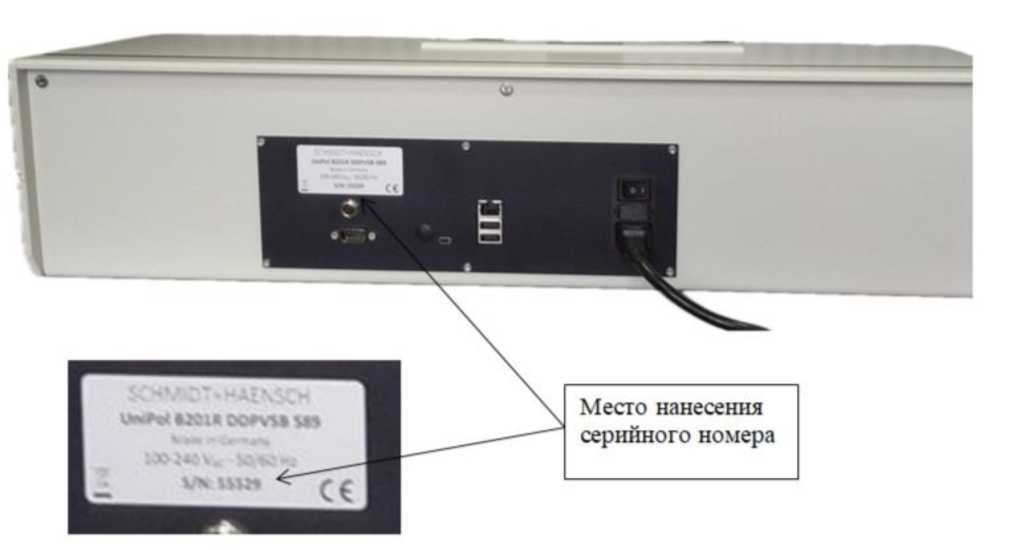

Рисунок 2 - Пример индивидуального шильдика Пломбирование поляриметров не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) поляриметров является встроенным, метрологически значимым и выполняет функции управления процедурой измерений, сбором и обработкой данных, сохранением результатов измерений.
Влияние ПО учтено при нормировании метрологических характеристик поляриметров.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО поляриметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Aquisys 3 |
|
Номер версии (идентификационный номер) ПО, не ниже |
501v2.0rev41 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений УВПП на длине волны 589,44 нм |
от -76° до +76° |
|
Пределы допускаемой абсолютной погрешности измерений УВПП |
±0,01° |
|
Диапазон измерений УВПП в градусах международной сахарной шкалы, °Z, на длине волны 589,44 нм |
от 0 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений УВПП в градусах международной сахарной шкалы, °Z |
±0,02 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность показаний УВПП |
0,005° |
|
Дискретность показаний УВПП в градусах международной сахарной шкалы, °Z |
0,02 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
160x650x315 |
|
Масса, кг, не более |
12 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 85 |
Знак утверждения типа
наносится на верхнюю часть титульного листа руководства по эксплуатации типографским способом и на переднюю панель поляриметра в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Поляриметр |
UniPol |
1 шт. |
|
Внешний адаптер электропитания |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 6.3 «Измерение» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 20.10.2022 № 2652 Об утверждении государственной
поверочной схемы для средств измерений угла вращения плоскости поляризации
Стандарт предприятия «Поляриметры UniPol»
