Резервуары стальные горизонтальные цилиндрические РГС-50
| Номер в ГРСИ РФ: | 97045-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "КИНЕФ", г.Кириши |
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема, приема, хранения и отпуска продукта.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97045-25 | |||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | |||||||||||||||
| Модель | РГС-50 | |||||||||||||||
| Приказы |
№2638 от
03.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 73e0730f-4d3c-7c96-3fde-8100d416da43 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «КИНЕФ», РОССИЯ, 187110, Ленинградская обл., Киришский р-н, г. Кириши, ш. Энтузиастов, д. 1
Поверка
| Методика поверки / информация о поверке |
МП 1761-7-2025 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические РГС-50. Методика поверки
(с 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97045-25: Описание типа
2025-97045-25.pdf
|
Скачать | 605.1 КБ | |
|
97045-25: Методика поверки
МП 1761-7-2025
2025-mp97045-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема, приема, хранения и отпуска продукта.
Описание
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3.
Принцип действия резервуаров основан на заполнении их продуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой горизонтально установленные стальные односекционные сосуды цилиндрической формы со сферическими днищами.
По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на маркировочные таблички резервуаров. Таблички крепятся к обшивкам резервуаров.
Резервуары РГС-50 с заводскими номерами 245, 246, 247, 248 расположены на территории ООО «КИНЕФ» по адресу: Ленинградская область, Киришский район, г. Кириши, шоссе Энтузиастов, 1.
Общий вид резервуаров с местом нанесения заводских номеров приведен на рисунках 1, 2, 3, 4.
Нанесение знака поверки на средство измерений не предусмотрено.

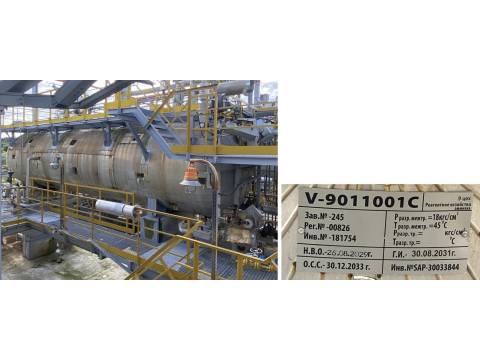

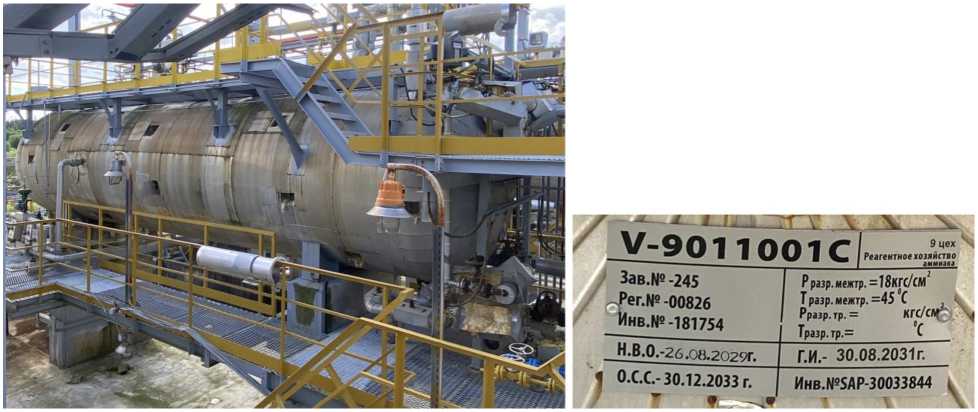

Рисунок 1 - Общий вид резервуара РГС-50 зав.№ 245 с местом нанесения заводского номера

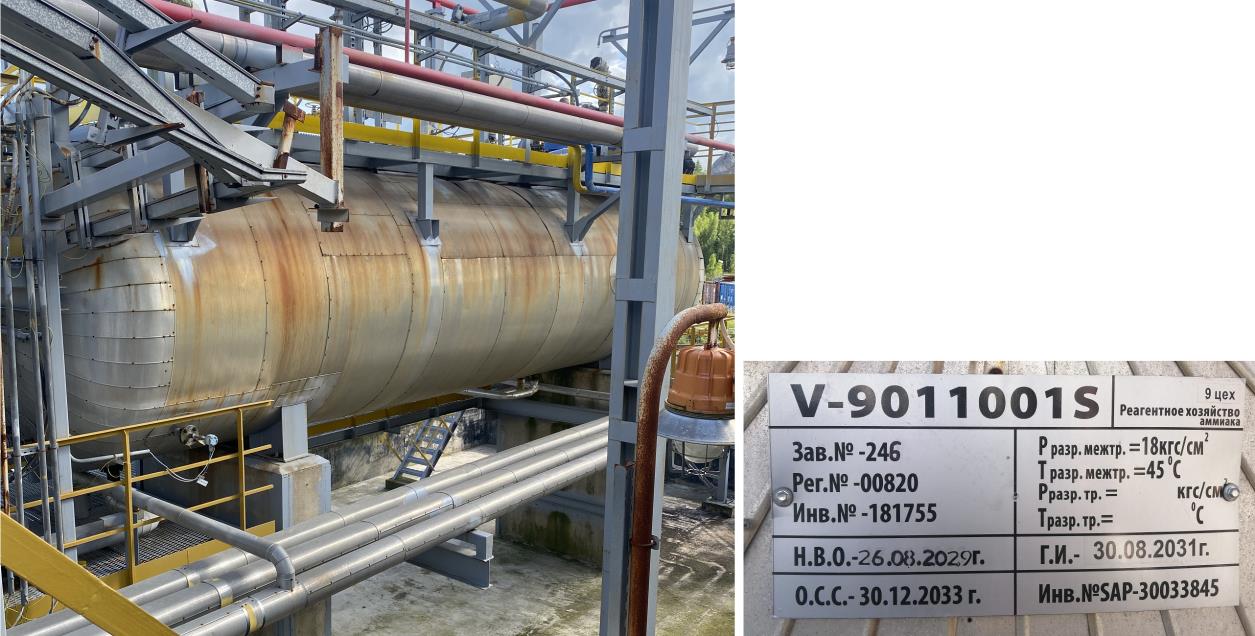

Рисунок 2 - Общий вид резервуара РГС-50 зав.№ 246 с местом нанесения заводского номера

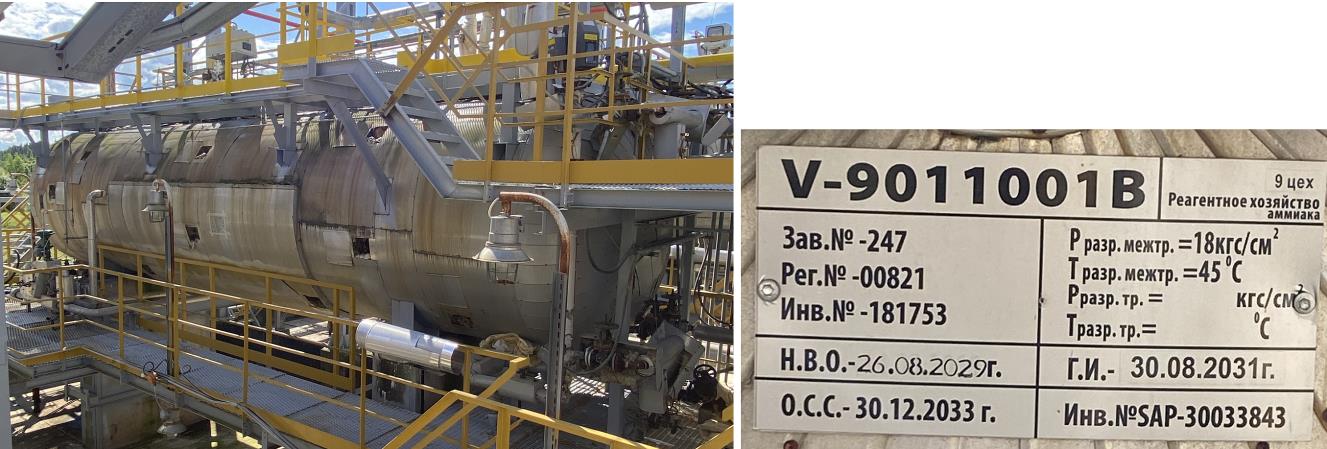

Рисунок 3 - Общий вид резервуара РГС-50 зав.№ 247 с местом нанесения заводского номера
Г.И.- 30.08.2031г. я
Инв.№$ДР-30033842
Р разр.иежтр. = 18кгс/см' Тразр.межтр. =45 С Рразр.гр.= КГС/СМЁ Тразр,тр.= 'с
9 цех Реагентное хозяйство
——-----■__-11 у к _
V-9011001А
• Зав.№-248 .©Рег.№ -00827 " Инв.№-181752
H.B.Q.-2608 2029
О.С.С.-30.12.2033 г.

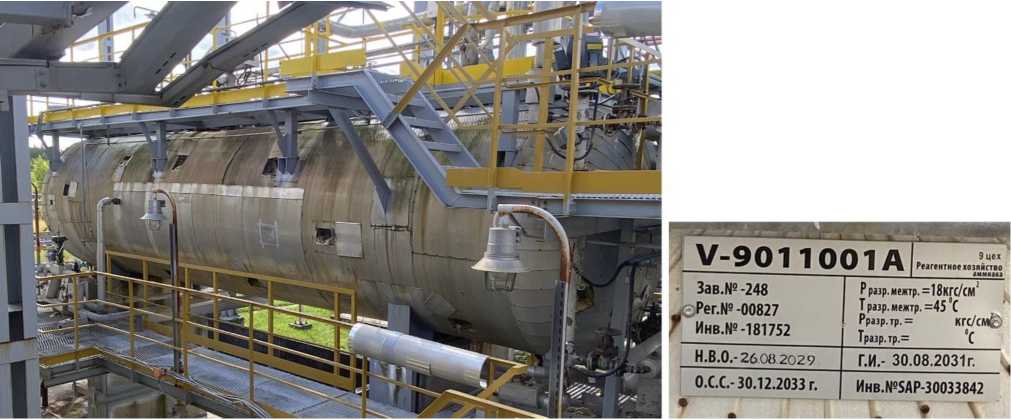

Рисунок 4 - Общий вид резервуара РГС-50 зав.№ 248 с местом нанесения заводского номера
Пломбирование резервуаров РГС-50 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности измерений вместимости, % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
