Система измерения усилий 72.30.0300.00 (далее - СИУ) предназначена для измерения силы тяги, развиваемой ракетными двигателями.

Информация по Госреестру

Основные данные
Номер по Госреестру 97075-25
Наименование Система измерения усилий
Модель 72.30.0300.00
Приказы
2662 от 05.12.2025 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Единичное
Идентификатор записи ФИФ ОЕИ 71cff60e-06bb-b005-bd1b-66ebd9eff249
Испытания
Дата Модель Заводской номер
11.06.2025 01
Производитель / Заявитель

АО «ОКБ «Факел», РОССИЯ, 236003, г. Калининград, Московский проспект, 181

Поверка

Методика поверки / информация о поверке
МП 72.30.0300.00 Государственная система обеспечения единства измерений. Система измерения усилий 72.30.0300.00 Методика поверки (с 05.12.2025)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Актуальность информации 28.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Система измерения усилий 72.30.0300.00 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

97075-25: Описание типа
2025-97075-25.pdf
Скачать 199.8 КБ
97075-25: Методика поверки МП 72.30.0300.00
2025-mp97075-25.pdf
Скачать 958.6 КБ

Описание типа

Назначение

Система измерения усилий 72.30.0300.00 (далее - СИУ) предназначена для измерения силы тяги, развиваемой ракетными двигателями.

Описание

СИУ представляет собой силоизмерительное устройство следящего статического уравновешивания с силовой компенсацией измеряемого усилия. Усилие, развиваемое изделием, поворачивает коромысло подвески вокруг оси подвески. При повороте коромысла подвески изменяется положение датчика перемещения (Холла) относительно магнита и, как следствие, напряженность магнитного поля датчика. Возникающий электрический сигнал с датчика перемещения поступает на усилитель СИУ, усиливается и в виде тока компенсации подается в компенсирующую рамку, находящуюся в поле постоянного магнита. Возникающее при этом уравновешивающее усилие противодействует усилию, развиваемому изделием, и препятствует дальнейшему повороту коромысла. В случае уменьшения или увеличения измеряемого усилия соответственно изменяется угол поворота коромысла подвески, положение датчика, компенсирующий ток и компенсирующее усилие.

Конструктивно СИУ состоит из:

- неподвижная часть - верхняя опора, закреплённая на обечайке вакуумной камеры. К верхней опоре вертикально крепиться подвес СИУ, выполненный из стальной капиллярной трубы,

- подвижная часть СИУ - коромысло (маятниковый подвес), выполненной в виде алюминиевого профиля с грузами противовесами. На одном конце коромысла устанавливается (на первом или втором рабочем месте) испытываемое изделие (двигатель). На другом конце коромысла расположена пластина демпфера компенсатора с компенсационной и тарировочной рамками. Компенсационная и тарировочная рамки расположены в поле магнита компенсатора. Этот магнит жестко закреплен на внутренней стенке вакуумной камеры.

В верхней части в центре компенсатора расположен датчик перемещения. Напротив, датчика на консоли, жестко закрепленной к стенке вакуумной камеры, установлен магнит датчика перемещения.

Для стабилизации коромысла в плоскостях, проходящих через ось подвеса, подвеска снабжена стабилизирующим грузом. Внизу груза расположен шток, на котором закреплен кронштейн с пластиной магнитодинамического демпфера, находящегося в зазоре магнита.

Магнит магнитодинамического демпфера жестко закреплен на внутренней стенке вакуумной камеры. Демпфер служит для стабилизации положения в горизонтальной плоскости и для увеличения затухания круговых колебаний коромысла

Для контроля балансировки консоли по двум углам наклона относительно горизонта применяется двухосевой инклинометр HCR726S-15-M48.

Для проведения монтажных работ на подвеске в вакуумной камере устанавливаются арретиры, фиксирующие коромысло подвески.

- усилитель СИУ 4.30.0270.00, изготовитель АО «ОКБ «Факел», предназначен для усиления электрического сигнала с выхода датчика Холла и передачи его в виде тока уравновешивания через выходной шунт в компенсационную рамку, находящуюся в поле постоянного магнита компенсатора;

- пульт управления 4.30.0280.00, изготовитель АО «ОКБ «Факел», предназначен для преобразования тока уравновешивания обратной связи в напряжение выходного сигнала СИУ, который поступает на вход измерительного прибора;

- регистратор многоканальный технологический РМТ 59 (регистрационный № 29934-15) оснащён цветным жидкокристаллическим дисплеем и предназначен для отображения результатов измерений силы вектора тяги испытываемого двигателя;

- мультиметр цифровой 34401A (регистрационный номер № 54848-13) изготовитель фирмы Agilent Technologies, Малайзия.

Общий вид механической и электронной части СИУ, размещаемых в вакуумной камере, приведён на рисунке 1, электронных устройств, размещаемых вне вакуумной камеры, - на рисунке 2.

Пломбирование СИУ не предусмотрено.

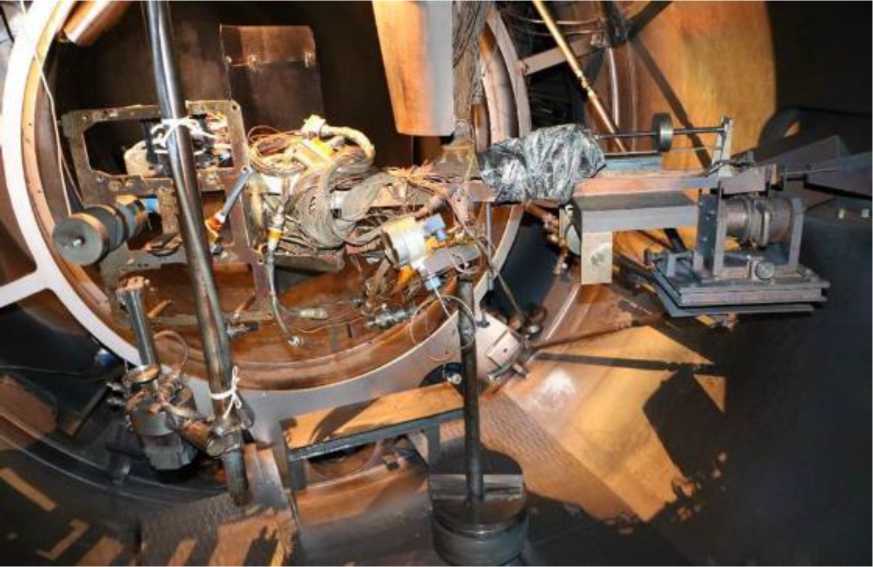

Рисунок 1 - Общий вид СИУ

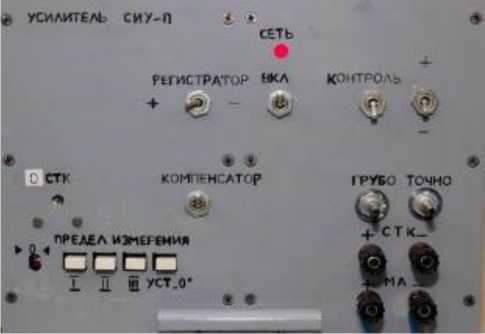

Усилитель СИУ

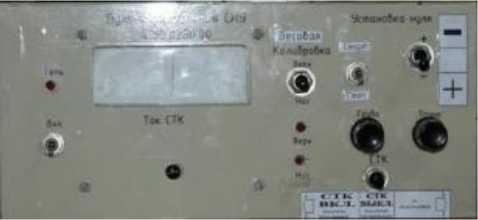

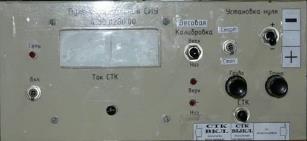

Пульт управления

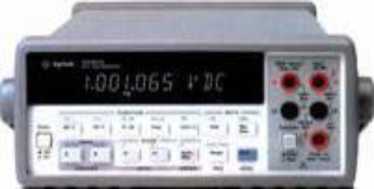

Мультиметр цифровой HP 34401A

Рисунок 2 - Общий вид усилителя СИУ, пульта управления, мультиметра цифрового HP

34401A, регистратора многоканального технологического РМТ 59

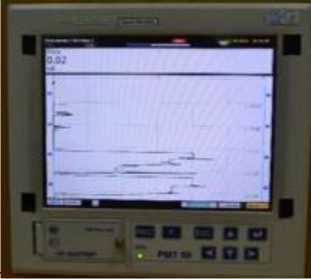

РМТ59

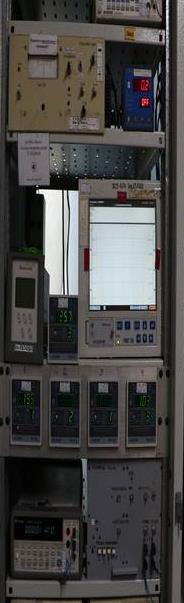

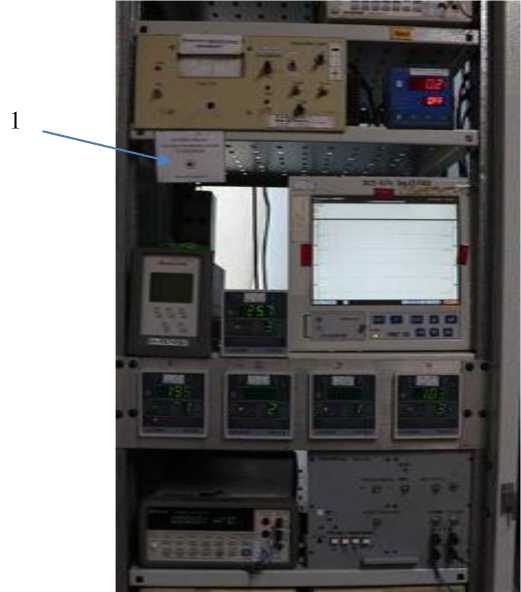

Рисунок 3 Рабочее место стенда 33-7-11А (1-место размещения маркировочной таблички)

К средствам измерений данного типа относится система измерения усилий 72.30.0300.00, с заводским номером: 01.

Маркировочная табличка средства измерений выполнена в виде пластинки, крепится на рабочее место стенда и содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- обозначение типа;

- знак утверждения типа;

- заводской номер (в виде цифрового обозначения, состоящего из арабских цифр). Нанесение знака поверки на СИУ не предусмотрено.

Программное обеспечение

В РМТ 59 предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в РМТ 59 метрологически значимой части ПО. Внутреннее ПО является фиксированным, не загружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия РМТ 59 с компьютером, не оказывает влияния на метрологические характеристики РМТ 59. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения. Для защиты внешнего ПО и измерительной информации от изменения или удаления в случае возникновения случайных или несанкционированных воздействий установлен пароль.

Идентификационные данные программного обеспечения, отображаемые на экране РМТ 59 при его загрузке и при входе в «Главное меню», приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

ПО «РМТ config»

Идентификационное наименование ПО

Ver 4.9.0006(*)

Номер версии (идентификационный номер) ПО

9.0006

Цифровой идентификатор программного обеспечения

не применяется

Алгоритм вычисления цифрового идентификатора программного обеспечения

отсутствует

Примечание: (*) и более поздние версии.

Технические характеристики

Таблица 2 - Метрологические характеристики СИУ

Наименование характеристики

Значение

Диапазоны измерения силы тяги , гс

от 0 до 5,0 от 0 до 10,0

Пределы допускаемой приведённой погрешности к нормирующему значению (пределу) погрешности, %, при измерениях силы тяги в диапазоне измерений

от 0 до 5,0 гс

± 1,0

от 0 до 10,0 гс

± 2,5

Таблица 3 - Основные технические характеристики СИУ

Наименование характеристики

Значение

Время переходного процесса СИУ при скачкообразном возмущении не превышает, с

60

Мощность, потребляемая от сети усилителем СИУ не более, В-А

7

Рабочие условия эксплуатации вторичной аппаратуры:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

Для частей СИУ, расположенных в вакуумной камере:

- давление в вакуумной камере, кПа

- температура окружающего воздуха, °С

от + 15 до +35 80 от 86 до 106

от 1,33-10-7 до 106 от +15 до +35

Знак утверждения типа

наносится на титульный лист документа 72.30.0300.00РЭ «Система измерения усилий 72.30.0300.00. Руководство по эксплуатации» и документа 72.30.0300.00ФО «Система измерения усилий 72.30.0300.00. Формуляр» типографским способом.

Комплектность

Таблица 4 - Комплектность СИУ

Наименование

Обозначение

Количество

Система измерения усилий 72.30.0300.00

72.30.0300.00

1 шт.

Руководство по эксплуатации

72.30.0300.00РЭ

1 шт.

Формуляр

72.30.0300.00Ф0

1 шт.

Методика поверки

_

1 шт.

Сведения о методах измерений

приведены в разделе 2.2 «Подготовка СИУ к использованию» документа 72.30.0300.00РЭ

«Система измерения усилий 72.30.0300.00 Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».
