Резервуары стальные вертикальные цилиндрические РВСП-20000
| Номер в ГРСИ РФ: | 97081-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть-Сибирь", г. Тюмень |
|
97081-25: Описание типа
2025-97081-25.pdf
|
Скачать | 202.8 КБ |
Резервуары стальные вертикальные цилиндрические РВСП-20000 (далее - РВСП) предназначены для измерения объёма жидкости.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97081-25 | |||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||
| Модель | РВСП-20000 | |||||||||
| Приказы |
№2662 от
05.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fce656ae-9577-132e-2b5d-1f8a67d03dcc | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Транснефть-Сибирь», РОССИЯ, 625027, Тюменская область, г. Тюмень, ул. Республики, д. 139
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений Резервуары стальные вертикальные цилиндрические Методика поверки
(с 05.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97081-25: Описание типа
2025-97081-25.pdf
|
Скачать | 202.8 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВСП-20000 (далее - РВСП) предназначены для измерения объёма жидкости.
Описание
Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.
РВСП представляют собой закрытые вертикальные цилиндрические сосуды со стационарной крышей, оснащённые дыхательными клапанами, замерными люками, люк-лазами, приёмо-раздаточными патрубками, приборами контроля и сигнализации и понтоном.
Место расположения РВСП, заводские номера 13 и 14: Урайское УМН, ЛПДС «Конда».
Заводские номера, в виде цифрового обозначения, нанесены на стенки резервуаров методом аэрографии. Нанесение знака поверки на РВС не предусмотрено. Пломбирование РВС не предусмотрено.

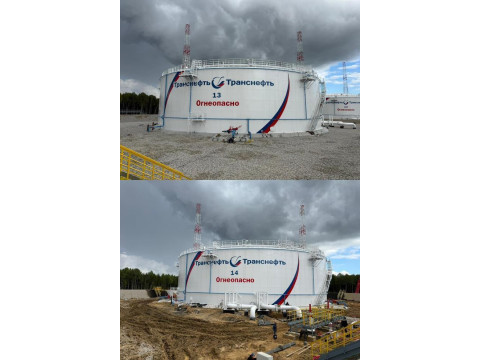

Общий вид РВСП представлен на рисунках 1 - 2.

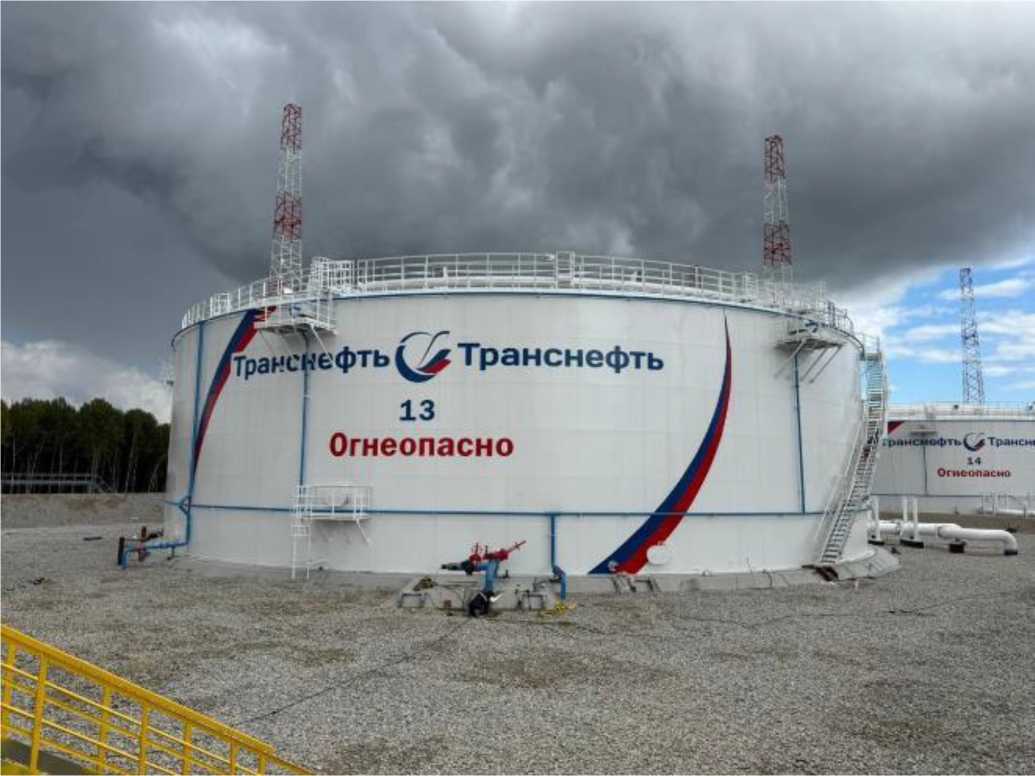

Рисунок 1 - Общий вид РВСП-20000, номер 13

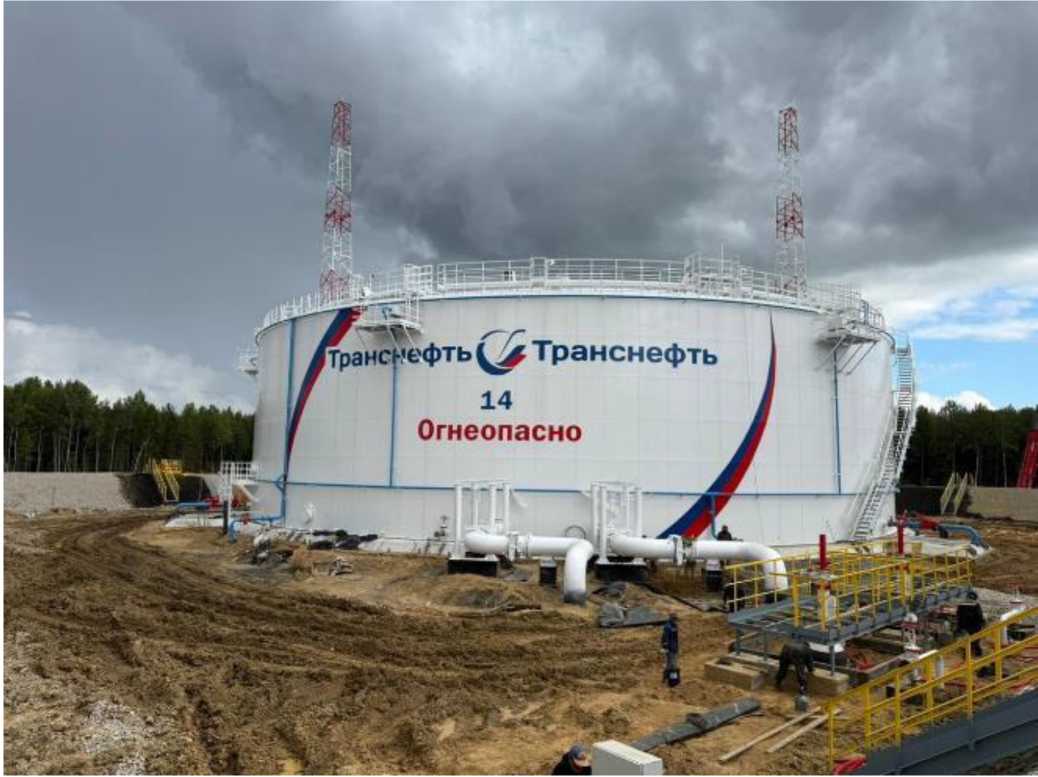

Рисунок 2 - Общий вид РВСП-20000, номер 14
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) |
± 0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от - 50 до + 50 от 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
50 |
Знак утверждения типа
наносится на титульные листы паспортов типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Резервуар стальной вертикальный цилиндрический |
РВСП-20000 |
1 |
|
Паспорт |
_ |
1 |
Сведения о методах измерений
приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
