Уровнемеры магнитные UHZ
| Номер в ГРСИ РФ: | 97085-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Shanghai Xiongfeng Automation Control Engineering Co., Ltd., КИТАЙ |
Уровнемеры магнитные UHZ (далее - уровнемеры) предназначены для измерений уровня жидких сред в резервуарах или технологических аппаратах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97085-25 | ||||||||||||
| Действует | по 05.12.2030 | ||||||||||||
| Наименование | Уровнемеры магнитные | ||||||||||||
| Модель | UHZ | ||||||||||||
| Приказы |
№2662 от
05.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 966cb344-06cf-095b-214d-d44b8d13afd7 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shanghai Xiongfeng Automation Control Engineering Co., Ltd., КИТАЙ, No 350, Lane 3585, Beiqing Road, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-745-208-2025 Государственная система обеспечения единства измерений Уровнемеры магнитные UHZ Методика поверки
(с 05.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97085-25: Описание типа
2025-97085-25.pdf
|
Скачать | 129.9 КБ | |
|
97085-25: Методика поверки
РТ-МП-745-208-2025
2025-mp97085-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Уровнемеры магнитные UHZ (далее - уровнемеры) предназначены для измерений уровня жидких сред в резервуарах или технологических аппаратах.
Описание
Принцип действия уровнемеров основан на измерении перемещения поплавка с магнитом в зависимости от изменения уровня жидкости в байпасной трубе, соединенной с резервуаром или технологическим аппаратом с помощью фланцевых соединений, образуя систему сообщающихся сосудов.
На байпасной трубе уровнемера установлен магнитный роликовый индикатор, который состоит из металлического профиля с трубкой, внутри которой расположены магнитные ролики и шкалы, закрепленной на профиле неразъемным способом. При изменении уровня, поплавок воздействует на ролики заставляя их повернуться вокруг своей оси. Отслеживание уровня осуществляется визуально, по оцифрованной шкале, закрепленной на индикаторе.
Уровнемеры состоят из:
- направляющей трубки с технологическим присоединением к резервуару (байпас);
- поплавка со встроенной магнитной системой;
- магнитного роликового индикатора;
- оцифрованной шкалы.

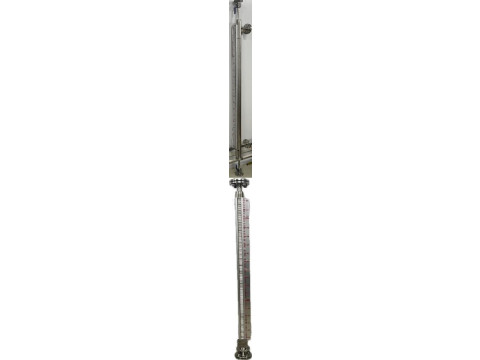

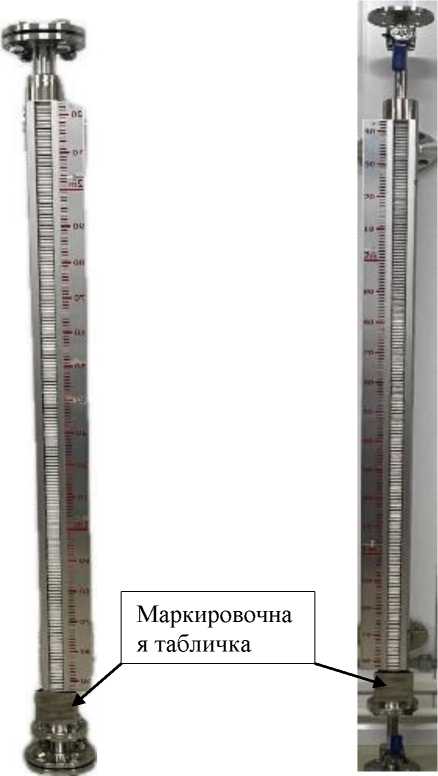

Внешний вид уровнемера приведен на рисунке 1.
а) б)
Рисунок 1 - Внешний вид уровнемера
в)
а), б) - вид на роликовый индикатор, в) - вид сбоку на направляющую трубку с технологическим присоединением к резервуару
Маркировка выполнена на металлической пластине методом гравировки с указанием торговой марки изготовителя, модели, заводского номера, диапазона измерений, максимальной температуры и давления рабочей среды, даты изготовления. Формат заводского номера буквенно-цифровой. Знак поверки наносится в паспорт.
Маркировка уровнемера приведена на рисунке 2.
Уроннемеры магнитные UHZ.
модель; UHZ-10________________
спецификация фланцев: диапазон: мм
температуры окруж; “С
Максимальное давлетпте; МПа ттлогпость жидкое п»: г/см}
За иоде кой номер: номер позиция:
Xiungfeng Auto-Control Engineering Co.J-TD
ТеЦТе.и}: 86-21-ЗвШ151 FM«Wtc): 86-214ОД0в150
Рисунок 2 - Маркировка уровнемера Пломбирование уровнемеров не предусмотрено.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 150 до 2400* |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости, мм |
±10 |
|
Дополнительная абсолютная погрешность измерений уровня при изменении плотности жидкости на 10 кг/м3, мм |
1,8 |
|
Плотность рабочей среды, кг/м3 |
от 800 до 1200 |
|
Температура рабочей среды, °С для высокотемпературного исполнения |
от -20 до +80 от -20 до +150 |
|
Давление рабочей среды, МПа |
до 2,5 |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
|
Масса, не более, кг |
50 |
|
Габаритные размеры, мм |
190x150x3300* |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от -20 до +80 до 95 |
|
* - в зависимости от заказа. Фактический диапазон измерений находится в пределах, установленных в таблице 1 значений, и указывается в паспорте средства измерений и на маркировочной табличке. | |
Таблица 2 Показатели надежности
|
Средний срок службы, лет, не менее |
5 |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Кол. |
|
Уровнемер магнитный |
UHZ |
1 шт. |
|
ЗИП |
- |
1 комплект |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Сведения о методах измерений
изложены в руководстве по эксплуатации раздел 4.
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов.
Техническая документация фирмы Shanghai Xiongfeng Automation Control Engineering
Co., Ltd.
