Весы багажные DD7
| Номер в ГРСИ РФ: | 97087-25 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Shanghai Eastern Aviation Equipment Manufacturing Corporation", Китай |
Весы багажные DD7 (далее - весы) предназначены для измерений массы багажа и ручной клади в аэропорту в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97087-25 | ||||||||||||||||||||||||
| Наименование | Весы багажные | ||||||||||||||||||||||||
| Модель | DD7 | ||||||||||||||||||||||||
| Приказы |
№2662 от
05.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d7903921-0c27-2ae6-dfef-beeeed3eecb2 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Shanghai Eastern Aviation Equipment Manufacturing Corporation, КИТАЙ, Longhua Airport, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-004-25 Государственная система обеспечения единства измерений Весы багажные DD7 Методика поверки
(с 05.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97087-25: Описание типа
2025-97087-25.pdf
|
Скачать | 133.6 КБ | |
|
97087-25: Методика поверки
МП-НИЦЭ-004-25
2025-mp97087-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Весы багажные DD7 (далее - весы) предназначены для измерений массы багажа и ручной клади в аэропорту в режиме статического взвешивания.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговые электрические сигналы, пропорциональные массе взвешиваемого груза. Суммарный аналоговый электрический сигнал с датчиков поступает в индикатор, где преобразуется в цифровой код. Результаты взвешивания индицируются на первичном (основном) дисплее индикатора, который установлен с внутренней стороны стойки регистрации, и на вторичном (дополнительном) дисплее, который смонтирован в стойку регистрации со стороны пассажира.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) с ленточным транспортером, грузопередающего устройства, весоизмерительного устройства, включающего в себя тензорезисторные датчики, индикатора с многофункциональными клавишами и встроенным первичным (основным) дисплеем, а также вторичным (дополнительным) дисплеем, повторяющим результаты взвешивания.
В состав весов входят четыре тензорезисторных датчика SBH-0.25 и индикатор IND205, изготовленные фирмой METTLER TOLEDO.
Весы выполняют следующие функции:
- индикация количества мест багажа одного пассажира;
- индикация значений массы каждого места багажа одного пассажира;
- индикация суммарной массы всего багажа рейса;
- звуковая сигнализация перевеса (превышения установленной нормы значения массы багажа);
- автоматическое перемещение багажа на последующий (маркировочный) транспортер.
К весам данного типа относятся весы багажные DD7 с сер. №№ 84213 AT 750, 84213 AT 751, 84213 AT 752, 84213 AT 753, 84213 AT 754, 84213 AT 755, 84213 AT 756.
На металлическую маркировочную табличку, закрепленную на боковой панели ГПУ, нанесена следующая маркировка:
- наименование изготовителя;
- обозначение типа;
- серийный номер весов в виде буквенно-цифрового кода (методом штамповки);
- знак утверждения типа (в виде наклейки).
Общий вид весов с указанием мест ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и серийного номера представлен на рисунках 1, 2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки, которая наносится на винты с задней стороны корпуса индикатора.
Пломба с нанесением знака поверки
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 1 - Общий вид индикатора весов с указанием мест ограничения доступа к местам настройки (регулировки) и маркировочной таблички с указанием мест нанесения знака утверждения типа и серийного номера

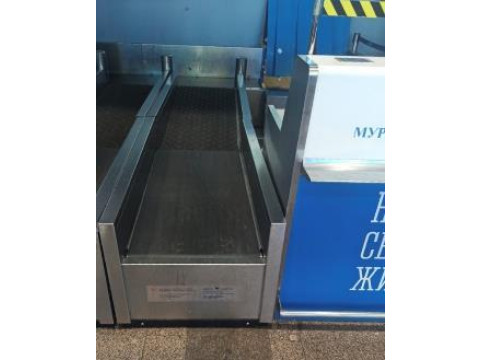

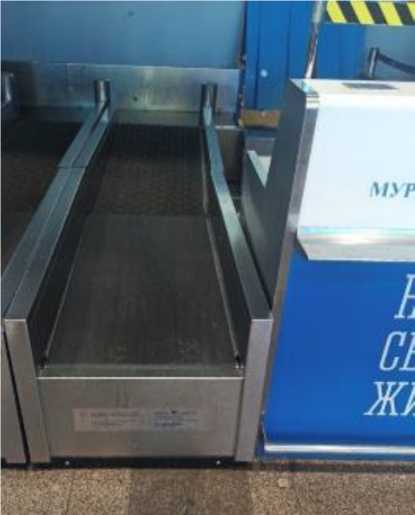

Рисунок 2 - Общий вид весов
Программное обеспечение
Программное обеспечение (далее - ПО) весов представлено встроенным ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики весов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
r 2.хх |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (г 2.); - номер версии метрологически незначимой части ПО (xx), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная нагрузка Min, кг |
2 |
|
Максимальная нагрузка Max, кг |
150 |
|
Дискретность d, г |
100 |
|
Пределы допускаемой абсолютной погрешности весов, г: - от 2 до 50 кг включ. - св. 50 до 150 кг включ. |
±50 ±100 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц |
220 50 |
|
Габаритные размеры ГПУ весов (высотахдлинахширина), мм |
400x1420x800 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +35 от 30 до 80 |
Знак утверждения типа
наносится на титульный лист документа «Весы багажные DD7. Паспорт» и на маркировочную табличку в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы багажные |
DD7 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Измерения» документа «Весы багажные DD7. Паспорт».
Нормативные документы
Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».
