Трансформаторы тока ВН-0.66
| Номер в ГРСИ РФ: | 97090-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Zhejiang Horizon Instrument Transformers Co., Ltd., Китай |
|
97090-25: Описание типа
2025-97090-25.pdf
|
Скачать | 112.8 КБ |
Трансформаторы тока BH-0.66 (далее - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97090-25 | ||||||||||||
| Действует | по 08.12.2030 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ВН-0.66 | ||||||||||||
| Модификации |
BH-0.66/80III-P BH-0.66/120III-P2 |
||||||||||||
| Приказы |
№2671 от
08.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 02d78dc8-94a8-8124-d180-dd611696dd54 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Zhejiang Horizon Instrument Transformer Co. Ltd, КИТАЙ, No.8. Jingtian Road, Economic development Zone, Jiangshan, Quzhou, Zhejiang
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений Трансформаторы тока Методика поверки
(с 08.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97090-25: Описание типа
2025-97090-25.pdf
|
Скачать | 112.8 КБ |
Описание типа
Назначение
Трансформаторы тока BH-0.66 (далее - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция трансформаторов представляет собой прямоугольный магнитопровод с вторичной обмоткой, заключенный в изолирующий корпус. Корпус трансформатора изготовлен из поликарбоната, стальной сердечник изготовлен из кремниевой стали или некристаллического материала. В качестве первичной обмотки в трансформаторах используют шину или кабель, устанавливаемые в окне магнитопровода трансформатора.
Трансформаторы выпускаются в двух модификациях: BH-0.66/80III-P
и BH-0.66/120III-P2, отличающихся первичным током и габаритными размерами.
Заводские номера в виде цифрового обозначения, идентифицирующие каждый экземпляр средства измерений, нанесены арабскими цифрами на корпуса трансформаторов методом лазерной гравировки.
Нанесение знака поверки на трансформаторы не предусмотрено.

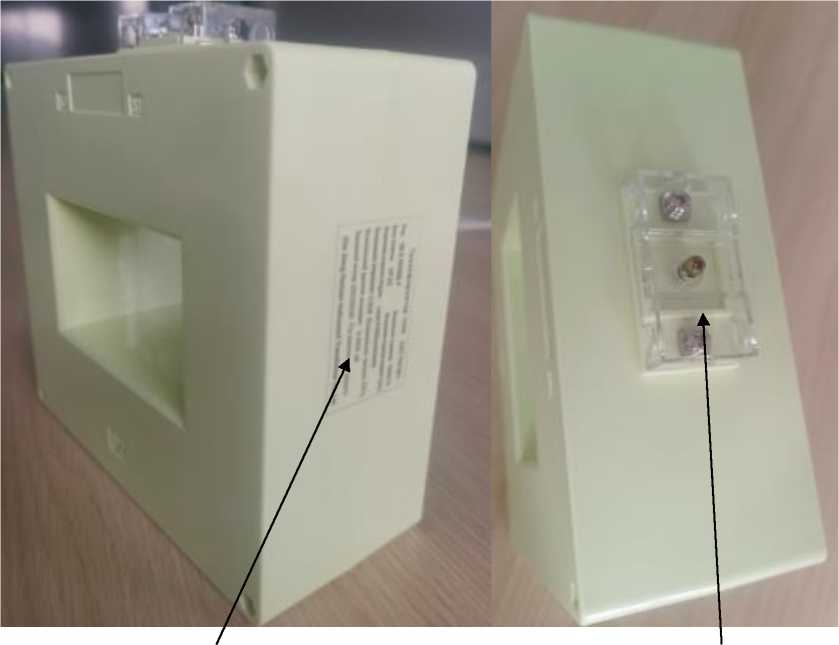

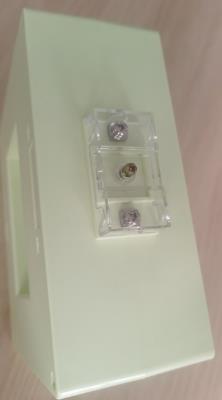

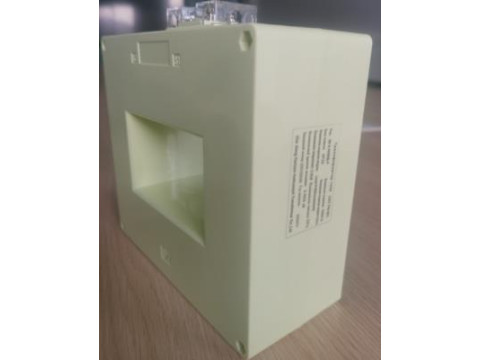

Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведены на рисунке 1.
Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения заводского номера и места пломбирования
Технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
модификация ВН-0.66/80Ш-Р |
модификация ВН-0.66/120Ш-Р2 | |
|
Номинальное напряжение, кВ |
0,66 | |
|
Наибольшее рабочее напряжение, кВ |
0,72 | |
|
Номинальный первичный ток 11ном, А |
1000 |
4000 |
|
Наибольший рабочий первичный ток, А |
1000 |
4000 |
|
Номинальный вторичный ток 12ном, А | ||
|
Класс точности трансформатора по ГОСТ 77462015 |
5Р | |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В-А |
20 | |
|
Номинальная предельная кратность вторичных обмоток для защиты |
20 | |
|
Номинальная частота, Гц |
50 | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
6,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
250x82x220 |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при комнатной температуре, % |
от -25 до +45 90 |
|
Средняя наработка до отказа, ч, не менее |
86400 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки анализаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
ВН-0.66/80Ш-Р ВН-0.66/120Ш-Р2 |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 3 документа «Трансформаторы тока BH-0.66. Руководство по эксплуатации».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
«Трансформаторы тока BH-0.66. Стандарт предприятия»
Другие Трансформаторы
