Осциллографы цифровые SW-HDO
| Номер в ГРСИ РФ: | 97092-25 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | "SINWAVE., Ltd", Китай |
Осциллографы цифровые SW-HDO предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97092-25 | ||||||
| Действует | по 08.12.2030 | ||||||
| Наименование | Осциллографы цифровые | ||||||
| Модель | SW-HDO | ||||||
| Модификации |
SW-HDO8182 SW-HDO8184 на испытание представлена: SW-HDO8184 |
||||||
| Приказы |
№2671 от
08.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 58cb0850-c6c2-8472-4767-472fd489a0bd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
SINWAVE., Ltd, КИТАЙ, 605, No. 56 Dongxinglong Street, Dongcheng District, Beijing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-959-441-2025 Государственная система обеспечения единства измерений Осциллографы цифровые SW-HDO Методика поверки
(с 08.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97092-25: Описание типа
2025-97092-25.pdf
|
Скачать | 214.4 КБ | |
|
97092-25: Методика поверки
РТ-МП-959-441-2025
2025-mp97092-25.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Осциллографы цифровые SW-HDO предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Описание
Принцип действия осциллографов цифровых SW-HDO основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографов цифровых SW-HDO. В результате обработки сигнала в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые SW-HDO позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы цифровые SW-HDO обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Два или четыре аналоговых канала имеют высокочастотные разъемы NMD 3,5 мм (вилка). К осциллографам цифровым SW-HDO возможно подключение пробников активных дифференциальных DP6180A для упрощения выполнения внутрисхемных измерений.
Конструктивно осциллографы цифровые SW-HDO выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, GPIB, USB.
К данному типу осциллографов цифровых SW-HDO относятся следующие модификации: SW-HDO8182 и SW-HDO8184. Модификации отличаются числом измерительных каналов.
Данный тип осциллографов цифровых SW-HDO может иметь следующие опции:
Sinwave-EYE - анализ глазковой диаграммы в режиме реального времени, опция являются функциональной и дополнительными метрологическими или техническими характеристиками не обладает;
Sinwave-JITTER - анализ джиттера, опция являются функциональной и дополнительными метрологическими или техническими характеристиками не обладает;
Sinwave-PROTOCOL - анализ соответствия, синхронизация и декодирование различных типов протоколов передачи данных, опция являются функциональной и дополнительными метрологическими или техническими характеристиками не обладает;
Sinwave-VSA - анализ сигналов с квадратурной модуляцией, опция являются функциональной и дополнительными метрологическими или техническими характеристиками не обладает.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид осциллографов цифровых SW-HDO приведен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом наклейки на заднюю панель в месте, указанном на рисунке 2.
Для предотвращения несанкционированного доступа осциллографы цифровые SW-HDO имеют защитную наклейку изготовителя, которая наносится на винт крепления задней панели прибора.
Общий вид пробников активных дифференциальных DP6180A приведен на рисунке 3.

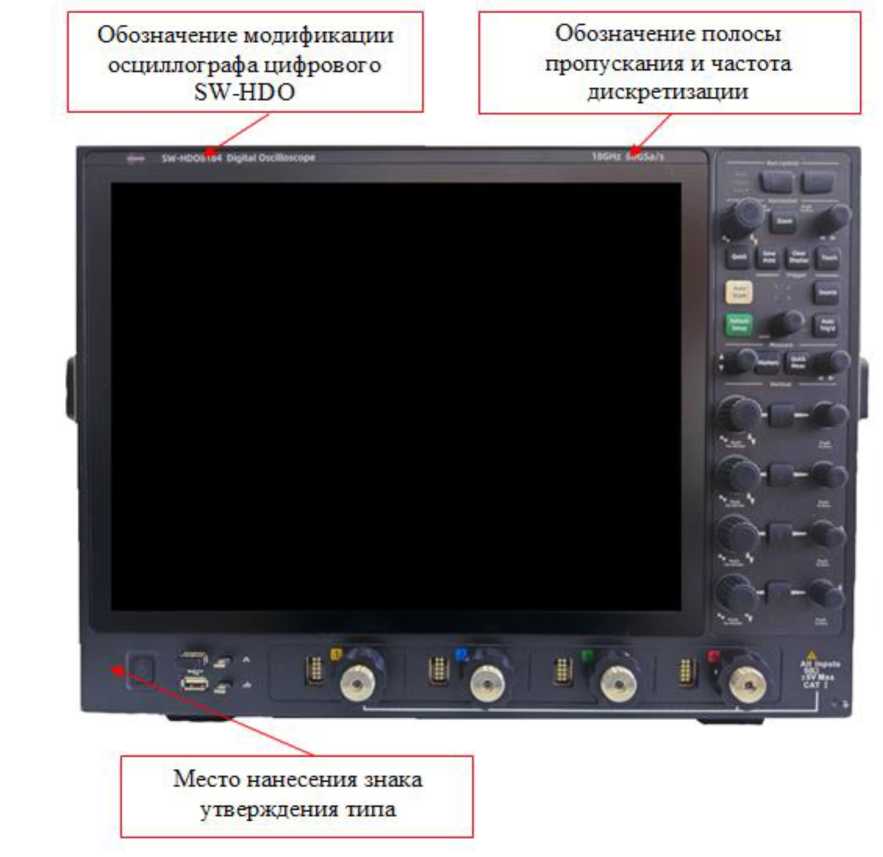

Рисунок 1 - Общий вид средства измерений

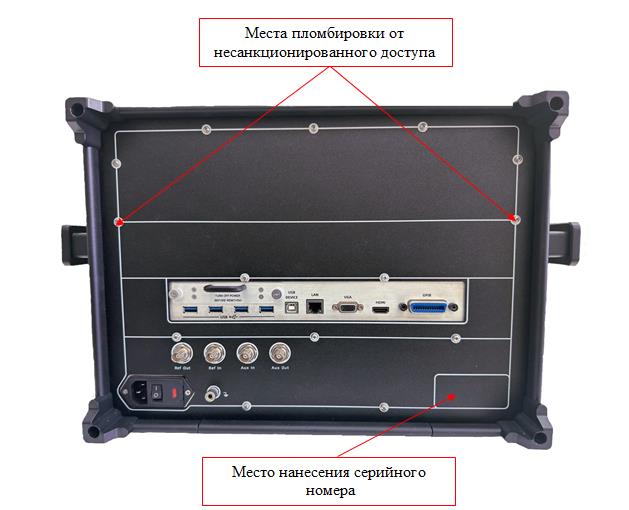

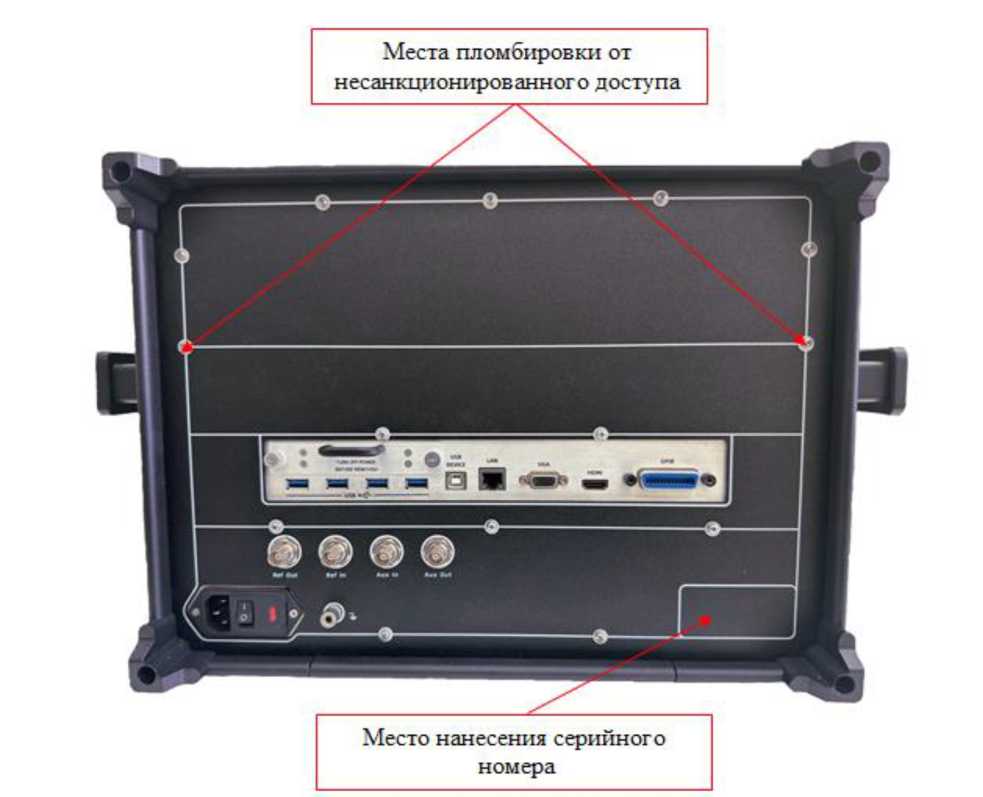

Рисунок 2 - Места пломбировки от несанкционированного доступа и место нанесения серийного номера

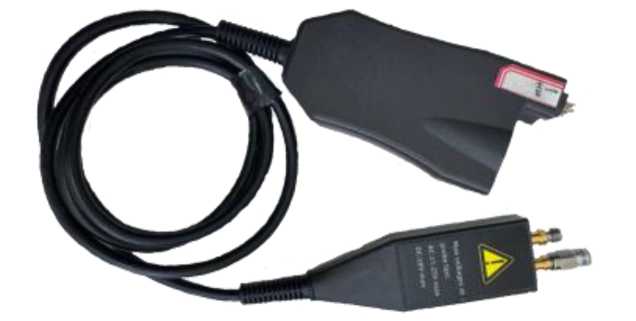

Рисунок 3 - Общий вид пробников активных дифференциальных DP6180A
Программное обеспечение
Идентификационные данные программного обеспечения осциллографов цифровых SW-HDO приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых SW-HDO за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Digital Oscilloscope |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.102 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Входное сопротивление, Ом |
50 ± 1,5 | |
|
Полоса пропускания в двухканальном режиме, ГГ ц, не менее |
18 | |
|
Полоса пропускания в четырехканальном режиме, ГГ ц, не менее |
10,5 | |
|
Максимальная частота дискретизации ^, Гц |
2 канала |
8-1O10 |
|
4 канала |
4-1O10 | |
|
Пределы допускаемой относительной погрешности внутреннего опорного генератора 10 МГц |
±(2+PY1)40-6 | |
|
Время нарастания / спада (от 10 % до 90 %), пс |
27 | |
|
Пределы допускаемой относительной погрешности измерений интервалов времени tm, в зависимости от задаваемого интервала T и количества периодов М(>2), отображаемых на экране, % |
, дш-т■м\ = т.м ) | |
|
Диапазон значений коэффициента развертки, с/дел |
от 2^10-11 до 2-102 | |
|
Диапазон значений коэффициента отклонения (КО) в последовательности 1; 2; 5, В/дел |
от 0,01 до 1 | |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения Зко, % |
±3 | |
|
1) где Y - значение целого количество лет после выпуска из производства или последней калибровки частоты опорного генератора осциллографа | ||
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон установки постоянного напряжения смещения Ucm, при КО, В: 10 мВ/дел; 20 мВ/дел; 50 мВ/дел; 100 мВ/дел; 200 мВ/дел; 500 мВ/дел; 1000 мВ/дел |
от -0,04 до +0,04 от -0,08 до +0,08 от -0,2 до +0,2 от -0,4 до +0,4 от -0,8 до +0,8 от -2 до +2 от -4 до +4 |
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения Дисм, В |
±(0,1-KQ + 0,02-|Ucm| + 0,002) |
|
Пробник активный дифференциальный DP6180A | |
|
Полоса пропускания в двухканальном режиме, ГГ ц, не менее |
18 |
|
Входное сопротивление, кОм |
50 |
|
Диапазон входных напряжений, В |
от -2,5 до +2,5 |
|
Коэффициент деления |
10±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Разрядность АЦП, бит |
8 | |
|
Число измерительных каналов |
модификация SW-HDO8182 |
2 |
|
модификация SW-HDO8184 |
4 | |
|
Максимальное значение входного напряжения, В |
5 | |
|
Тип входного разъема осциллографа |
NMD 3,5 мм «вилка» | |
|
Тип входного разъема пробника |
3,5 мм «розетка» | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +10 до +40 от 30 до 80 | |
|
Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха при +30 °С, %, не более |
от -40 до +70 95 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 47,5 до 52,5 | |
|
Масса осциллографа, кг, не более |
42 | |
|
Масса пробника, кг, не более |
0,7 | |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
426x311x515 | |
|
Время прогрева, мин |
30 | |
Знак утверждения типа
наносится на лицевую панель осциллографов цифровых SW-HDO методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой |
SW-HDO8182 или SW-HDO8184 |
1 шт. |
|
Опция анализа глазковой диаграммы в режиме реального времени |
Sinwave-EYE |
по отдельному заказу |
|
Опция анализа джиттера |
Sinwave-JITTER |
по отдельному заказу |
|
Опция анализа соответствия, синхронизации и декодирования различных типов протоколов передачи данных |
Sinwave-PROTOCOL |
по отдельному заказу |
|
Опция анализа сигналов с квадратурной модуляцией |
Sinwave-VSA |
по отдельному заказу |
|
Пробник активный дифференциальный |
DP6180A |
по отдельному заказу |
|
Кабель питания |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Эксплуатация» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 30.12.2019 № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Стандарт предприятия «Осциллографы цифровые SW-HDO»
