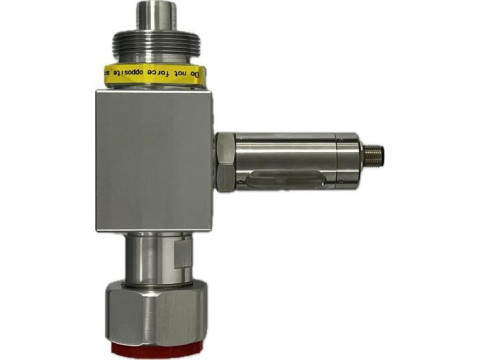

Измерители параметров элегаза OM.M800
| Номер в ГРСИ РФ: | 97093-25 |
|---|---|
| Производитель / заявитель: | Shanghai OUMIAO Electric Inspection Co., Ltd., Китай |
Измерители параметров элегаза OM.M800 (далее - измерители) предназначены для измерений абсолютного давления и температуры элегаза, а также для преобразования измеренных значений в функционально связанные с ними величинами с последующей передачей информации в виде цифрового выходного сигнала Modbus при помощи интерфейса RS485.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97093-25 | ||||||||||||
| Действует | по 08.12.2030 | ||||||||||||
| Наименование | Измерители параметров элегаза | ||||||||||||
| Модель | OM.M800 | ||||||||||||
| Модификации |
OM.M800 |
||||||||||||
| Приказы |
№2671 от
08.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 33ac2df0-51a3-be92-3d5f-a7534be644a9 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shanghai Oumiao Electirc Inspection Co., Ltd., КИТАЙ, Room 1006, No. 3 & 8, Lane 981, Qinghewan Road, Qingpu District, Shanghai, PRC
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1482-202-2025 Государственная система обеспечения единства измерений Измерители параметров элегаза OM.M800 Методика поверки
(с 08.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97093-25: Описание типа
2025-97093-25.pdf
|
Скачать | 167.8 КБ | |
|
97093-25: Методика поверки
РТ-МП-1482-202-2025
2025-mp97093-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Измерители параметров элегаза OM.M800 (далее - измерители) предназначены для измерений абсолютного давления и температуры элегаза, а также для преобразования измеренных значений в функционально связанные с ними величинами с последующей передачей информации в виде цифрового выходного сигнала Modbus при помощи интерфейса RS485.
Описание
Принцип действия измерителей при измерениях абсолютного давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента измерителя. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в цифровой сигнал.
Принцип действия измерителей при измерениях температуры основан на зависимости электрического сопротивления чувствительного элемента из платины от температуры.
Конструктивно измеритель состоит из цилиндрического корпуса, внутри которого расположены первичные и вторичный преобразователи. В верхней части корпуса расположен электрический соединитель, предназначенный для электрического питания и вывода выходного цифрового сигнала по протоколу Modbus. В нижней части корпуса установлен проточный блок с резьбовыми соединениями.
Измерители изготавливаются в одной модификации (OM.M800) и имеют функцию отображения температуры точки росы (инея) и молярной доли влаги.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочные наклейки, прикрепленные к проточному блоку и корпусу измерителя.
Пломбировка измерителей не предусмотрена.
Общий вид измерителя и проточного блока с указанием мест нанесения серийного номера представлен на рисунке 1. Внешний вид маркировочной таблички (шильдика), прикрепляемой к корпусу проточного блока измерителей, со знаком утверждения типа и с информацией о серийном номере представлен на рисунке 2.

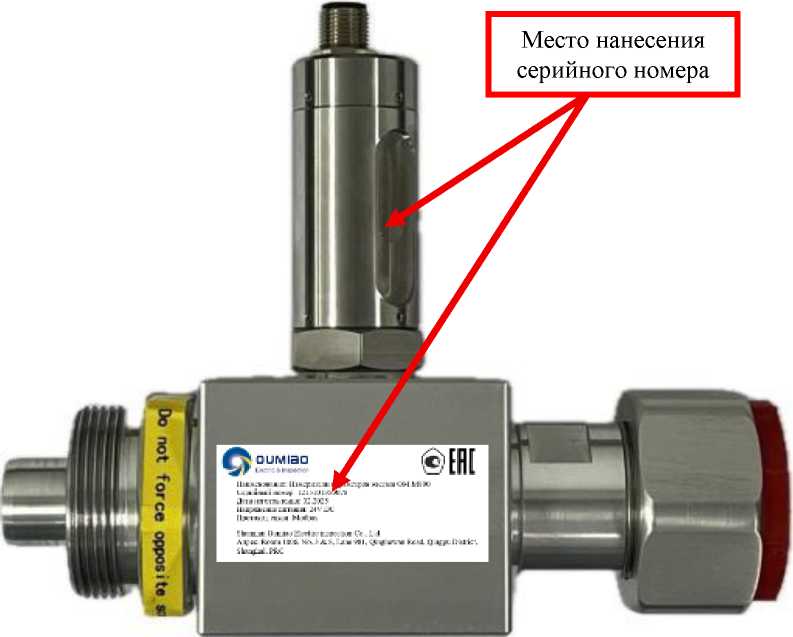

Рисунок 1 - Обший вид измерителя и проточного блока с указанием мест нанесения серийного номера
□ □Miao
Electnc & Inspecton
Наименование: Измерители параметров элегаза ОМ М800 Серийный номер 121510135ПО78
Дата изготовления 02.2025
Напряжение питания. 24V DC
Протокол связи: Modbus
Shanghai Oumiao Electire Inspection Co, Ltd
Адрес Room 1006. No. 3 & 8, Lane 981. Qinghewan Road. Qingpu District,
Shanghai. PRC
Рисунок 2 - Внешний вид маркировочной таблички
Программное обеспечение
Измерители имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенной части ПО - недоступны.
Технические характеристики
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, МПа |
от 0 до 1 |
|
Пределы допускаемой приведенной погрешности, % от диапазона измерений давления |
±1,0 |
|
Диапазон измерений температуры, °С |
от -40 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры точки росы, °C |
от -60 до +20 |
|
Диапазон показаний молярной (объемной) доли влаги, млн -1 |
от 10 до 23000 |
|
Напряжение питания постоянного тока, В |
24 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
185x150x60 |
|
Масса, кг, не более |
1,2 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +80 95 |
Знак утверждения типа
наносится типографским способом на наклейку, прикрепленную к проточному блоку измерителя, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерители параметров элегаза |
OM.M800 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. (на партию, при поставке в один адрес) |
Сведения о методах измерений
приведены в разделе 5 «Эксплуатация и обслуживание» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия Shanghai Oumiao Electirc Inspection Co., Ltd
