Трансформаторы тока ТШВ 15
| Номер в ГРСИ РФ: | 97097-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
|
97097-25: Описание типа
2025-97097-25.pdf
|
Скачать | 224.8 КБ |
Трансформаторы тока ТШВ 15 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующего изделия в токопроводах генераторных распределительных устройств (для ТШВ 15Б - только в пофазно-экранированных) на номинальное напряжение до 15,75 кВ с номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97097-25 | |||||||||
| Действует | по 08.12.2030 | |||||||||
| Наименование | Трансформаторы тока | |||||||||
| Модель | ТШВ 15 | |||||||||
| Модификации |
ТШВ 15 х1‒ х/х ‒ хххх/х2У3, где: Т - Трансформатор тока Ш - Шинный В - Встроенный (с воздушной изоляцией) 15 - Номинальное напряжение, кВ х1 - Б – исполнение без корпуса; индекс отсутствует – исполнение в корпусе х/х - классы точности хххх - номинальный первичный ток, А х2 - номинальный вторичный ток, А У3 - климатические условия и категория размещения на испытания представлены: ТШВ 15 (0,2S(10P)/10P-8000/5У3)) ТШВ 15 (0,2S(10P)/10P-5000/5У3)) |
|||||||||
| Приказы |
№2671 от
08.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b0dcee20-9e0e-6702-1b32-0c30175c0ad5 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО ВО «Электроаппарат», РОССИЯ, 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, лит. И, оф. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений Трансформаторы тока Методика поверки
(с 08.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97097-25: Описание типа
2025-97097-25.pdf
|
Скачать | 224.8 КБ |
Описание типа
Назначение
Трансформаторы тока ТШВ 15 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующего изделия в токопроводах генераторных распределительных устройств (для ТШВ 15Б - только в пофазно-экранированных) на номинальное напряжение до 15,75 кВ с номинальной частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из магнитопровода с двумя вторичными обмотками. Трансформаторы изготавливаются в исполнениях ТШВ 15 и ТШВ 15Б, отличающихся наличием/отсутствием корпуса, в который помещаются обмотки.
У исполнения ТШВ 15 вторичные обмотки жестко закреплены внутри корпуса и защищены заземленным экраном, выводы вторичных обмоток расположены в коробке выводов корпуса.
У исполнения ТШВ 15Б вторичные обмотки скреплены в единый блок при помощи четырех обмоткодержателей и кольца. На каждой вторичной обмотке имеется колодка вторичных выводов. На обмоткодержателях имеются углубления диаметром 30 мм, служащие для крепления трансформаторов в кожухе токопровода посредством колонок диаметром 30 мм и гаек диаметром 30 мм.
Заводской номер наносится на маркировочную наклейку, расположенную на корпусе трансформаторов, типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунках 1 и 2. Пример маркировочной наклейки с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлен на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) -пломба завода-изготовителя. Нанесение знака поверки на трансформаторы не предусмотрено.
Структура условного обозначения трансформаторов при заказе:
Т Ш В 15 х - х/х - хххх/х У3
| Климатические условия и категория размещения Номинальный вторичный ток, А_____________
_______Номинальный первичный ток, А_____________
____________Классы точности___________________________
Б - исполнение без корпуса
_________________Индекс отсутствует - исполнение в корпусе
__________________Номинальное напряжение, кВ________________
_____________________Встроенный (с воздушной изоляцией)_________
__________________Шинный__________________________
Трансформатор тока
Место пломбирования пломбой завода-изготовителя

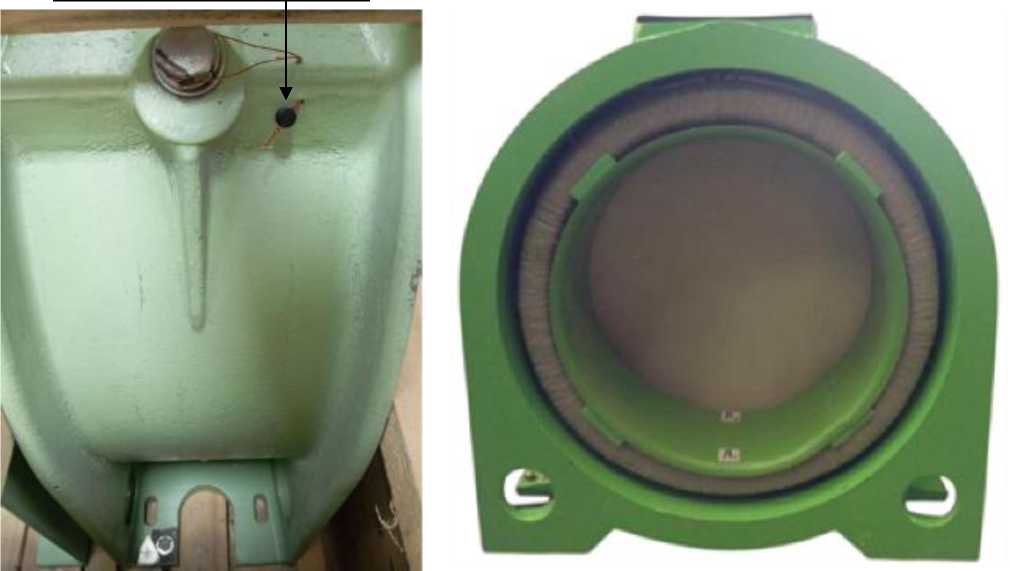

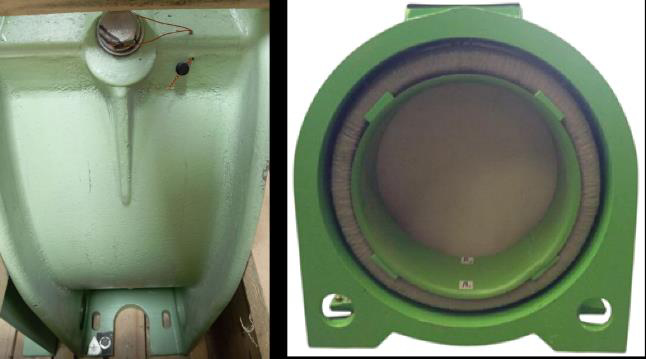

Рисунок 1 - Общий вид трансформаторов (исполнение ТШВ 15) с указанием места ограничения доступа к местам настройки (регулировки)

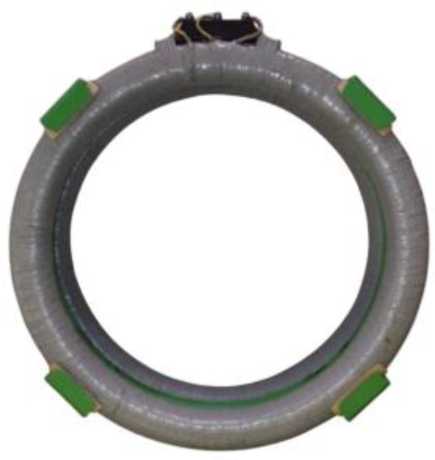

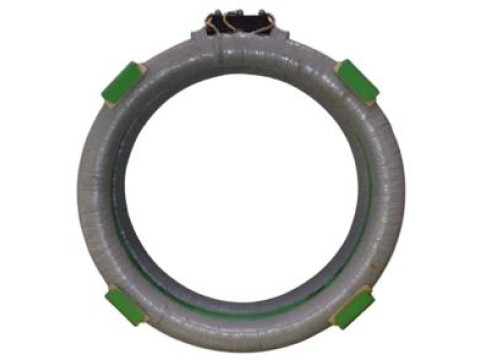

Рисунок 2 - Общий вид трансформаторов (исполнение ТШВ 15Б)
Место нанесения знака утверждения
Место нанесения за
водского номера

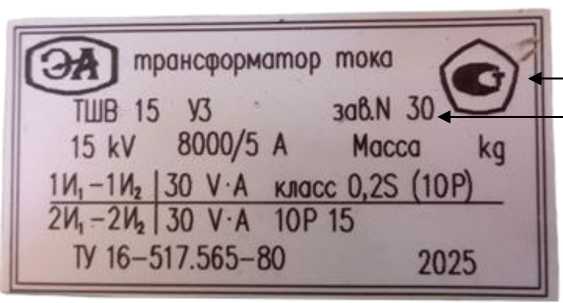

Рисунок 3 - Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для исполнения | |
|
ТШВ 15 |
ТШВ 15Б | |
|
Номинальное напряжение, кВ |
15 | |
|
Номинальное значение частоты переменного тока, Гц |
50; 60 | |
|
Номинальный первичный ток, А |
5000;6000; 8000 | |
|
Наибольший рабочий ток, А |
5000; 6300; 8000 | |
|
Номинальный вторичный ток, А |
5 | |
|
Количество вторичных обмоток |
2 | |
|
Классы точности вторичных обмоток по ГОСТ 77462015: - для измерений и защиты - для защиты |
0,2S(10P); 0,2(10P); 0,5S(10P); 0,5(10P) 10Р | |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8, ВА |
от 10 до 40 | |
|
Номинальная предельная кратность вторичных обмоток для защиты |
15; 16 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахглубинахширина), мм, не более, для исполнения: - ТШВ 15 - ТШВ 15Б |
796x240x760 685x198x650 |
|
Масса, кг, не более, для исполнения: - ТШВ 15 - ТШВ 15Б |
102 68 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения по ГОСТ 15150-69 |
3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -5 до +70 от 40 до 80 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
400000 |
Знак утверждения типа
наносится на маркировочную наклейку трансформаторов, титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТШВ 15 |
1 шт. |
|
Руководство по эксплуатации |
ИБДП.671235.003РЭ |
1 экз. |
|
Паспорт |
ИБДП.671235.003ПС |
1 экз. |
|
Колонка (только для исполнения ТШВ 15Б) |
- |
4 шт. |
|
Гайка М30 (только для исполнения ТШВ 15Б) |
- |
4 шт. |
|
Табличка (только для исполнения ТШВ 15Б) |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ИБДП.671235.003РЭ «Трансформатор тока ТШВ 15. Руководство по эксплуатации.
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ16-517.565-80 «Трансформаторы тока типов ТШВ 15 и ТШВ 15Б. Технические условия»
Другие Трансформаторы
