Термоанализаторы DAMAPAJOUH ARVIN
| Номер в ГРСИ РФ: | 97099-25 |
|---|---|
| Производитель / заявитель: | DAMA PAJOUH ARVIN Co, ИРАН |
Термоанализаторы DAMA PAJOUH ARVIN предназначены для измерений термодинамических характеристик веществ и материалов (температуры и удельной энтальпии (теплоты) в том числе фазовых переходов, удельной теплоёмкости), а также для измерений изменения массы и температуры, при которой это изменение происходит.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97099-25 | |||||||||||||||||||||
| Действует | по 08.12.2030 | |||||||||||||||||||||
| Наименование | Термоанализаторы | |||||||||||||||||||||
| Модель | DAMAPAJOUH ARVIN | |||||||||||||||||||||
| Модификации |
DSC 3010 DSC 6011-SLN DSC 6011-SMC2 DSC 6011-SMC1 DSC 6011-SA DSC 6012-NC DSC 6013-SC DSC 6014-PT TGA 6022 TGA 3022 TGA 3023 TGA 6023 TGA 6024. STA 3033 STA 6033 STA 6034 на испытания представлены: DSC 3010 DSC 6011-SLN DSC 6011-SMC1 DSC 6013-SC TGA 6022 STA 3033 |
|||||||||||||||||||||
| Приказы |
№2671 от
08.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 21980337-bb90-164e-1ec8-8a31e7afe706 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
DAMA PAJOUH ARVIN Co, ИРАН, ИСЛАМСКАЯ РЕСПУБЛИКА, Инновационный центр, Иранский институт полимерови нефтехимии, бульвар Паджухеш, г. Тегеран
Поверка
| Методика поверки / информация о поверке |
МП 28-221-2025 Государственная система обеспечения единства измерений. Термоанализаторы DAMA PAJOUH ARVIN. Методика поверки
(с 08.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97099-25: Описание типа
2025-97099-25.pdf
|
Скачать | 187.3 КБ | |
|
97099-25: Методика поверки
МП 28-221-2025
2025-mp97099-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Термоанализаторы DAMA PAJOUH ARVIN предназначены для измерений термодинамических характеристик веществ и материалов (температуры и удельной энтальпии (теплоты) в том числе фазовых переходов, удельной теплоёмкости), а также для измерений изменения массы и температуры, при которой это изменение происходит.
Описание
Принцип действия термоанализаторов DAMA PAJOUH ARVIN (далее -термоанализаторы) основан на измерении разницы тепловых потоков между тиглем, в котором размещён исследуемый материал, и тиглем, в котором размещён образец сравнения, при изменении температуры под управлением программы контроля температуры, что лежит в основе методов дифференциальной сканирующей калориметрии ДСК (differential scanning calorimetry - DSC), дифференциального термического анализа ДТА (differential thermal analysis -DTA), синхронного термического анализа СТА (synchronous thermal analysis - STA).
Если в образце не происходит никаких реакций и превращений, DSC или DTA кривая представляет собой прямую линию, известную как базовая линия; если в образце происходят эндотермические или экзотермические реакции и/или превращения в определенном диапазоне температуры, возникает разница тепловых потоков и температуры, сигнал которой передаётся в микровольтный усилитель. После усиления сигнал поступает в аналого-цифровой преобразователь и выводится на компьютер для построения DSC или DTA кривой.
Термоанализаторы представляют собой настольные лабораторные приборы, состоящие из нагревательной печи, калориметрической ячейки, микровольтного усилителя, аналогоцифрового преобразователя, системы сбора данных, системы охлаждения, системы контроля расхода газа, компьютера, вакуумного насоса, цифровой камеры, ультрафиолетовой лампы.
Термоанализаторы, совмещённые с высокочувствительными весами (расположены внутри прибора и непосредственно сопряжены с измерительной ячейкой) позволяют помимо сигнала DSC регистрировать изменение массы исследуемого образца (thermogravimetric analysis - TGA). Термоанализатор может работать как в статическом (изотермическом) режиме - СДВ, когда оценивается изменение массы в зависимости от времени при постоянной температуре, так и в динамическом режиме - ДДВ, когда оценивается изменение массы в зависимости от температуры или времени в заданных условиях.
Система контроля расхода газа в измерительной ячейке представляет собой встроенное программно-управляемое устройство подачи двух различных газов в измерительную ячейку с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
Термоанализаторы имеют модификации: DSC, TGA и STA, отличающиеся методом измерений: термоанализаторы DSC - метод DSC, термоанализаторы TGA - метод TGA, термоанализаторы STA методы DSC и TGA. Термоанализаторы модификации DSC имеют исполнения: DSC 3010, DSC 6011-SLN, DSC 6011-SMC2, DSC 6011-SMC1, DSC 6011-SA, DSC 6012-NC, DSC 6013-SC, DSC 6014-PT. Термоанализаторы модификации TGA имеют исполнения: TGA 6022, TGA 3022, TGA 3023, TGA 6023, TGA 6024. Термоанализаторы модификации STA имеют исполнения: STA 3033, STA 6033, STA 6034. Исполнения отличаются диапазоном измерений температуры ввиду использования различных типов печей, системы охлаждения и весового блока, а также наличия ЖК-дисплея.
Серийный номер термоанализаторов наносится на маркировочные таблички (шильдики), закрепленные на тыльной стороне корпуса с нанесением серийного номера травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра термоанализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Серийный номер имеет цифровой формат. Конструкцией термоанализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус термоанализаторов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Общий вид термоанализаторов представлен на рисунках 1-3. Место нанесения серийного номера представлено на рисунке 4. Пломбирование термоанализаторов не предусмотрено.

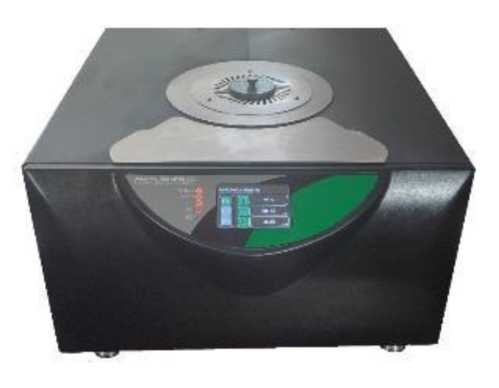

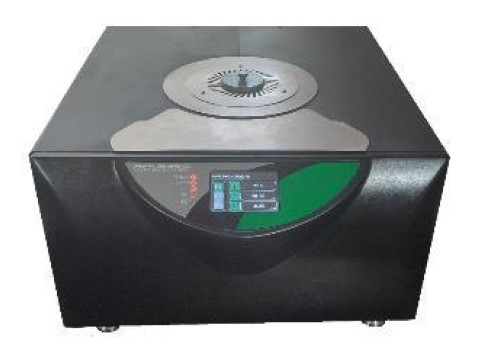

Рисунок 1 - Общий вид термоанализаторов исполнений DSC 3010, DSC 6011-SLN, DSC 6011-SMC2, DSC 6011-SMC1, DSC 6011-SA

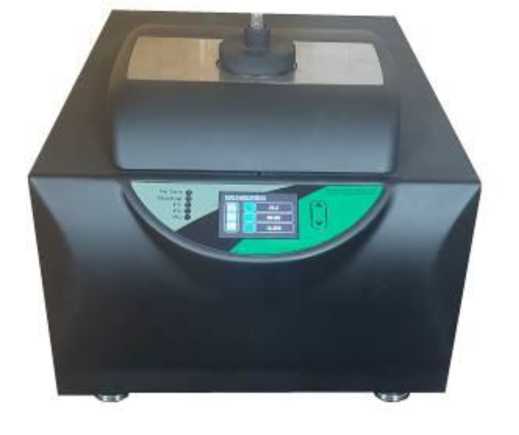

Рисунок 2 - Общий вид термоанализаторов исполнений TGA 3022, TGA 6022

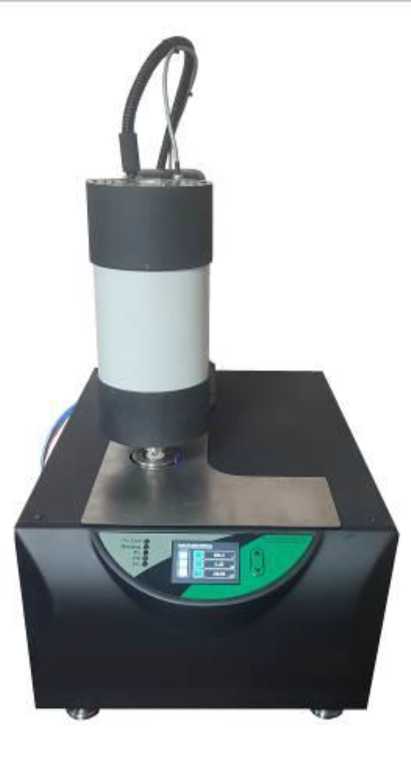

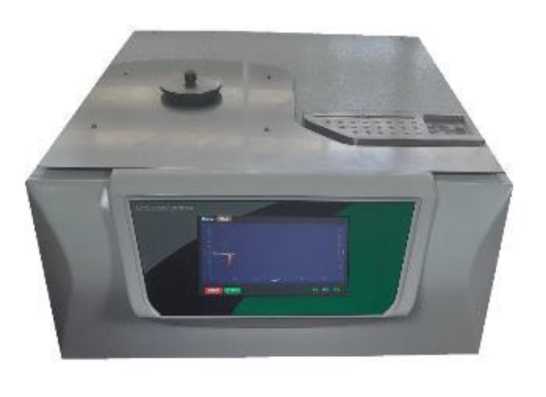

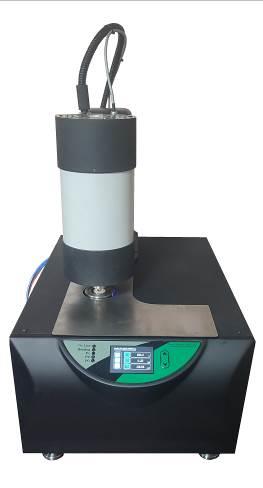

Рисунок 3 - Общий вид термоанализаторов исполнений DSC 6012-NC, DSC 6013-SC, DSC 6014-PT, TGA 3023, TGA 6023, TGA 6024, STA 3033, STA 6033, STA 6034
Место нанесения серийного номера

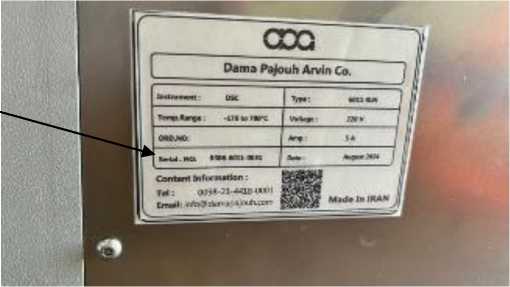

Рисунок 4 - Место нанесения серийного номера
Программное обеспечение
Программное обеспечение термоанализаторов (далее - ПО) состоит из встроенной части (встроенный в корпус и защищённый от записи микроконтроллер) и внешней части под управлением операционной системы персонального компьютера. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Venus Thermal Analysis |
|
Номер версии (идентификационный номер) ПО |
2.x.x* |
|
Цифровой идентификатор ПО |
- |
|
*х относится к метрологически незначимой части и может принимать значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики термоанализаторов модификации DSC
|
Наименование характеристики |
Значение для исполнений | |||||||
|
DSC 3010 |
DSC 6011-SLN |
DSC 6011-SMC2 |
DSC 6011-SMC1 |
DSC 6011-SA |
DSC 6012-NC |
DSC 6013-SC |
DSC 6014-PT | |
|
Диапазон измерений температуры в т.ч. температуры фазовых переходов*,°C |
от +25 до +500 |
от -170 до +700 |
от -80 до +600 |
от -40 до +600 |
от +25 до +700 |
от +25 до +1100 |
от +25 до +1600 |
от +25 до +1500 |
|
Диапазон измерений удельной энтальпии (теплоты) в т.ч. удельной энтальпии (теплоты) фазовых переходов*, кДж/кг |
от 10 до 1000 | |||||||
|
Диапазон измерений удельной теплоёмкости*, Дж/(ккК) |
от 100 до 1500 | |||||||
|
Пределы допускаемой абсолютной погрешности измерений температуры в т.ч. температуры фазовых переходов, °C, в поддиапазонах измерений: - от +25 °С до +300 °С включ. - св. +300 °С до +600 °С включ. - св. +600 °С до +1400 °С включ. - св. +1400 °С до +1600 °С |
±1,0 |
±1,5 ±2,0 ±4,0 ±5,0 | ||||||
|
Пределы допускаемой относительной погрешности измерений удельной энтальпии (теплоты) в т.ч. удельной энтальпии (теплоты) фазовых переходов, % |
±3,0 |
±4,0 | ||||||
|
Пределы допускаемой относительной погрешности измерений удельной теплоёмкости, % |
±3,0 |
±4,0 | ||||||
*Диапазоны измерений конкретного термоанализатора находятся в пределах, установленных в таблице 2, определяются комплектацией конкретного
термоанализатора (тип печи, система охлаждения) и приводятся в паспорте термоанализатора.
Таблица 3 - Метрологические характеристики термоанализаторов модификаций TGA и STA
|
Наименование характеристики |
Значение для исполнений | |||||||
|
TGA 6022 |
TGA 3022 |
TGA 3023 |
TGA 6023 |
TGA 6024 |
STA 3033 |
STA 6033 |
STA 6034 | |
|
Диапазон измерений температуры в т.ч. температуры фазовых переходов*, °C |
от +25 до +1100 |
от +25 до +1600 |
от +25 до +1500 |
от +25 до +1600 |
от +25 до +1500 | |||
|
Диапазон измерений удельной энтальпии (теплоты) в т.ч. удельной энтальпии (теплоты) фазовых переходов *, кДж/кг |
- |
от 10 до 1000 | ||||||
|
Диапазон измерений удельной теплоёмкости*, Дж/(кгК) |
- |
от 200 до 1500 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений температуры в т.ч. температуры фазовых переходов, °C, в поддиапазонах измерений: - от +25 °С до +300 °С включ. - св. +300 °С до +600 °С включ. - св. +600 °С до +1400 °С включ. - св. +1400 °С до +1600 °С |
±1,5 ±2,0 ±4,0 ±5,0 | |||||||
|
Пределы допускаемой относительной погрешности измерений удельной энтальпии (теплоты) в т.ч. удельной энтальпии (теплоты) фазовых переходов, % |
- |
±4,0 | ||||||
|
Пределы допускаемой относительной погрешности измерений удельной теплоёмкости, % |
- |
±4,0 | ||||||
|
Диапазон измерений массы (изменения массы)*, мг |
от 1 до 30000 | |||||||
|
Пределы допускаемой абсолютной погрешности измерений массы (изменения массы) в режиме СДВ в поддиапазонах измерений, мг: - от 1 мг до 1 г включ. - св. 1 до 5 г включ. - св. 5 до 30 г |
±0,1 ±0,5 ±3,0 |
±0,2 ±1,0 ±6,0 |
±0,1 ±0,5 ±3,0 |
±0,2 ±1,0 ±6,0 |
±0,1 ±0,5 ±3,0 | |||
|
Пределы допускаемой абсолютной погрешности измерений массы (изменения массы) в режиме ДДВ для массы навесок от 1 до 100 мг, мг |
±0,5 |
±0,8 |
±0,5 |
±0,8 |
±0,5 | |||
|
Пределы допускаемой относительной погрешности измерений массы (изменения массы) в режиме ДДВ для массы навесок от 100 мг до 30 г, % |
±1,5 |
±2,0 |
±1,5 |
±2,0 |
±1,5 | |||
*Диапазоны измерений конкретного термоанализатора находятся в пределах, установленных в таблице 3, определяются комплектацией конкретного
термоанализатора (тип печи, система охлаждения, весовая система, объём и тип тиглей) и приводятся в паспорте термоанализатора.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
DSC (исполнения DSC 3010, DSC 6011-SLN, DSC 6011-SMC2, DSC 6011-SMC1, DSC 6011-SA) |
DSC (исполнения DSC 6012-NC, DSC 6013-SC, DSC 6014-PT) TGA (исполнения TGA 3023, TGA 6023, TGA 6024) STA |
TGA (исполнения TGA 3022, TGA 6022) | |
|
Скорость изменения температуры, °С/мин |
от 0,1 до 100 |
от 0,1 до 25 | |
|
Параметры электрического питания: - напряжение питания, В - частота напряжения питания, Гц |
от 198 до 242 от 49 до 51 | ||
|
Габаритные размеры основного блока, мм, не более: - длина - ширина - высота |
590 610 310 |
640 440 825 |
640 440 570 |
|
Масса, кг, не более |
20 |
48 |
36 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающей среды, % |
от +15 до +25 от 30 до 80 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термоанализатор DAMA PAJOUH ARVIN |
- |
1 шт.1) |
|
Дополнительные элементы: - тигли - система охлаждения - прочие элементы |
- |
1 шт.2) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) Модификация/исполнение и количество в соответствии с заказом. 2) Количество в соответствии с заказом. | ||
Сведения о методах измерений
приведены в главе I документов: «Термоанализаторы DAMA PAJOUH ARVIN. DSC 3010 -DSC 6014. Руководство по эксплуатации», «Термоанализаторы DAMA PAJOUH ARVIN. TGA 3022 - TGA 6024. Руководство по эксплуатации», «Термоанализаторы DAMA PAJOUH ARVIN. STA 3033 - STA 6034. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.12.2024 № 3155 «Об утверждении Государственной поверочной схемы для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 2 до 1800 К и удельной энтальпии твердых тел в диапазоне температуры от 260 до 1800 К»
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта от 04.07.2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
