Преобразователи измерительные линейных перемещений TD
| Номер в ГРСИ РФ: | 97105-25 |
|---|---|
| Производитель / заявитель: | JiangSu LiHe I&C Technology Co., Ltd., КИТАЙ |
Преобразователи измерительные линейных перемещений TD (далее - ПЛП) предназначены для измерения линейных перемещений и преобразовании измеренного значения в электрический сигнал.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97105-25 | |||||||||||||||||||||
| Действует | по 09.12.2030 | |||||||||||||||||||||
| Наименование | Преобразователи измерительные линейных перемещений | |||||||||||||||||||||
| Модель | TD | |||||||||||||||||||||
| Модификации |
TD-1-ХХХ, TD-2-ХХХ, TDM-1-ХХХ, TDM-2-ХХХ, где: ХХХ - верхний предел диапазона измерений линейных перемещений, мм: от 20 до 600, от 25 до 50 на испытания представлены: TDM-1-300 TDM-2-50 TD-1-150 TD-2-35 TDM-1-600 TD-1-600 |
|||||||||||||||||||||
| Приказы |
№2688 от
09.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f5426f81-95cb-ef08-b481-e1580691ee9a | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
JiangSu LiHe I&C Technology Co., Ltd., КИТАЙ, Building D2, Cyberport of Powerise Industry Park, No.201 Jinshan Road, Jiangyin, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП-905-2025 Государственная система обеспечения единства измерений. Преобразователи измерительные линейных перемещений TD. Методика поверки
(с 09.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97105-25: Описание типа
2025-97105-25.pdf
|
Скачать | 149.5 КБ | |
|
97105-25: Методика поверки
МП-905-2025
2025-mp97105-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Преобразователи измерительные линейных перемещений TD (далее - ПЛП) предназначены для измерения линейных перемещений и преобразовании измеренного значения в электрический сигнал.
Описание
Принцип действия ПЛП основан на преобразовании линейного перемещения в последовательность электрических сигналов, содержащих информацию о величине перемещения.
Конструктивно ПЛП представляет собой реостат, помещённый в металлический корпус для защиты от воздействий внешней среды. Внутри корпуса помещён проводящий элемент с устройством регулирования электрического сопротивления. При перемещении штока металлический ползунок внутри корпуса перемещается по проводящему элементу в результате чего изменяется сопротивление проводящего элемента. Электрический сигнал от 4 до 20 мА демодулируется преобразователем сигнала, совместно с которым работает ПЛП и поступает в устройство съема информации для дальнейшей ее обработки с помощью аналогового интерфейса в сигнал от 4 до 20 мА. Электрическое соединение между ПЛП, источником питания и устройством съема информации выполняется с помощью кабеля, подключаемого посредством штекерных соединений.
ПЛП изготавливаются для аналоговых интерфейсов по току.
ПЛП выпускаются в следующих модификациях: TD-1-ХХХ, TD-2-ХХХ, TDM-1-ХХХ и TDM-2-ХХХ, где ХХХ верхний предел диапазона измерений в соответствии с таблицей 1. Модификации TD-1-ХХХ, TDM-1-ХХХ и TD-2-ХХХ, TDM-2-ХХХ различаются между собой формой и материалом корпуса и, а также расположением крепежных элементов.
Модификации TD-1-ХХХ, TDM-1-ХХХ имеют корпус из нержавеющей стали, модификации TD-2-ХХХ, TDM-2-ХХХ имеют корпус из алюминиевого сплава. Модификации TDM-1-ХХХ, TDM-2-ХХХ оснащаются специальными герметичными уплотнителями корпуса.
Заводской номер ПЛП в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на расположенную корпусе маркировочную наклейку.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование не производится. В процессе эксплуатации внешних механические регулировки не предусмотрены.
Общий вид средств измерений приведён на рисунке 1.
б)

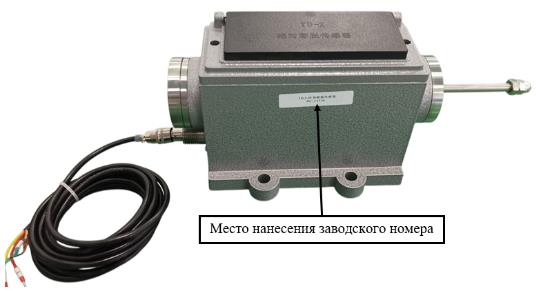

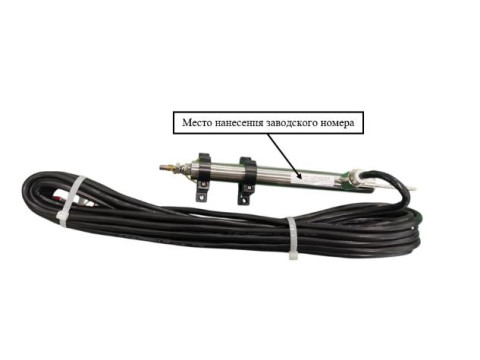

Рисунок 1 - Общий вид средств измерений:
а) преобразователи измерительные линейных перемещений модификаций TD-1-ХХХ, TDM-1-ХХХ; б) преобразователи измерительные линейных перемещений модификаций
TD-2-ХХХ, TDM-2-ХХХ
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нижний предел диапазона измерений линейных перемещений, мм |
0 |
|
Верхний предел диапазона измерений линейных перемещений1), мм TD-1-ХХХ, TDM-1-ХХХ TD-2-ХХХ, TDM-2-ХХХ |
от 20 до 600 от 25 до 50 |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений перемещений2), % |
±1,5 |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений перемещений, вызванной отклонением температуры окружающего воздуха на каждый 1°С от нормальной, % |
±0,03 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Коэффициент преобразования3), мм/мА |
^ ^изм. Ав.п.и. Ан.п.и. |
|
Примечание - введены следующие обозначения: Dum - диапазон измерений ПЛП, мм; Ав.п.и. - верхний предел диапазона выходного сигнала, мА; Ан.п.и. - нижний предел диапазона выходного сигнала, мА; ВПИ - верхний предел диапазона измерений, мм. 1) Верхний предел диапазона измерений определяется заказом потребителя и указывается в паспорте; 2) При температуре окружающей среды от + 15 °С до + 25 °С; 3) Фактическое значение приведено в паспорте средства измерений | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
от 22,8 до 25,2 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Условия эксплуатации температура окружающей среды, °С TD-1-ХХХ, TD-2-ХХХ TDM-1-ХХХ, TDM-2-ХХХ относительная влажность, %, не более |
от -10 до +100 от -20 до +40 90 |
|
Габаритные размеры (длинахширинахвысота), мм, не более TD-1-ХХХ, TDM-1-ХХХ TD-2-ХХХ, TDM-2-ХХХ |
1475x68x53 342x126x144 |
|
Масса, кг, не более TD-1-ХХХ, TDM-1-ХХХ TD-2-ХХХ, TDM-2-ХХХ |
1,8 4,1 |
|
Степень защиты оболочкой по ГОСТ 14254-2015 для модификаций TDM-1-ХХХ и TDM-2-ХХХ |
IP65 |
|
Ex-маркировка согласно ГОСТ 31610.0-2019 (IEC 60079-0:2017) для модификаций TDM-1-ХХХ и TDM-2-ХХХ |
1Ex mb IIC T6 Gb X |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
87600 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователи измерительные линейных перемещений |
TD1) |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
1) Модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 5 «Устройство и работа» документа «Преобразователи измерительные линейных перемещений TD. Руководство по эксплуатации».
Нормативные документы
Стандарт предприятия Q/320281DIK20-2023 «Преобразователи измерительные
линейных перемещений TD. Стандарт предприятия».
