Полуприцеп-цистерна ACERBI 18K2.38
| Номер в ГРСИ РФ: | 97111-25 |
|---|---|
| Производитель / заявитель: | VIBERTI SPA, ИТАЛИЯ, Италия |
|
97111-25: Описание типа
2025-97111-25.pdf
|
Скачать | 179.3 КБ |
Полуприцеп-цистерна ACERBI 18K2.38 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97111-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | ACERBI 18K2.38 | ||||||
| Приказы |
№2688 от
09.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 729b6bdc-5422-b8a3-80eb-0942d8f2950d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
VIBERTI SPA, ИТАЛИЯ, Италия
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 09.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97111-25: Описание типа
2025-97111-25.pdf
|
Скачать | 179.3 КБ |
Описание типа
Назначение
Полуприцеп-цистерна ACERBI 18K2.38 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоит из девяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцеп-цистерны ACERBI 18K2.38 зав. № ZA018K23800000046 представлен на рисунках 1-2.

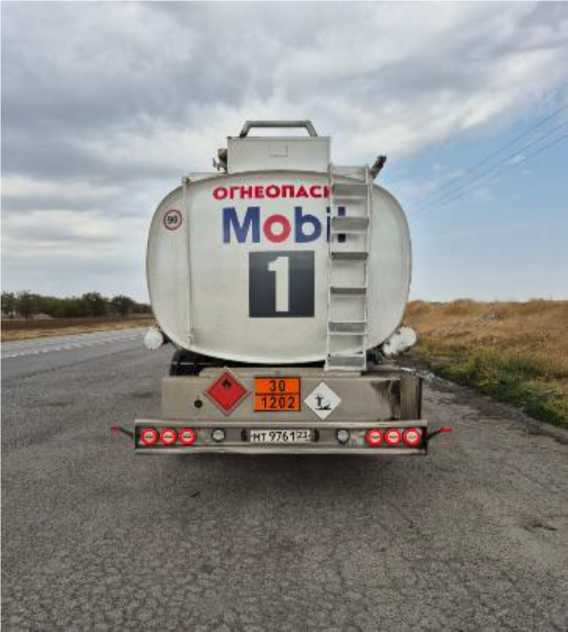

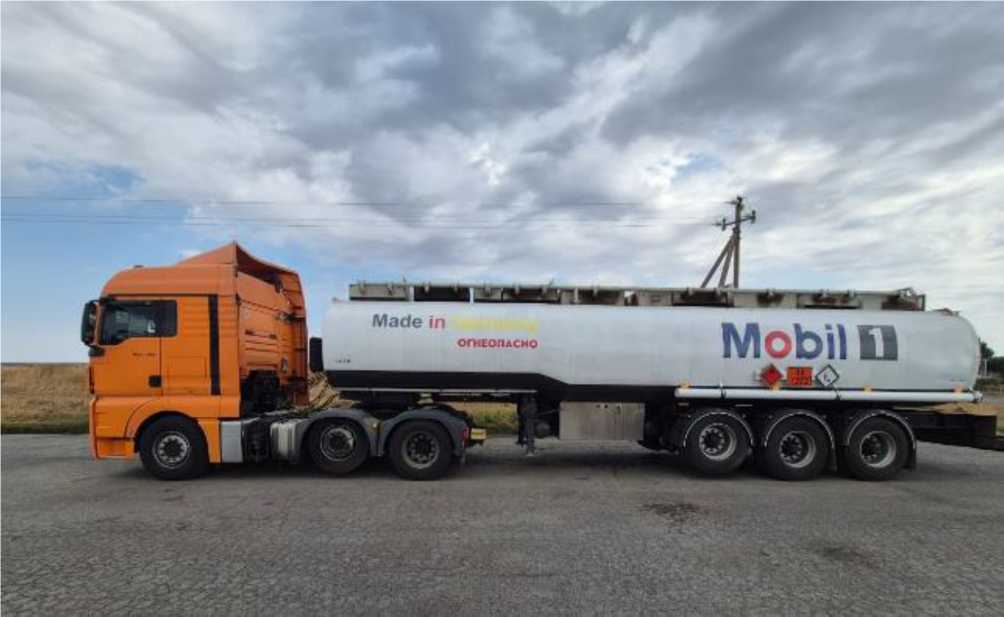

Рисунок 1 - Общий вид полуприцеп-цистерны ACERBI 18K2.38
Рисунок 2 - Общий вид полуприцеп-цистерны ACERBI 18K2.38
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер нанесен на маркировочную табличку в виде буквенно-цифрового обозначения ударным способом обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка установлена на передней части рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
34 010 |
|
Вместимость 1 секции, дм3 |
5 970 |
|
Вместимость 2 секции, дм3 |
3 100 |
|
Вместимость 3 секции, дм3 |
2 000 |
|
Вместимость 4 секции, дм3 |
4 980 |
|
Вместимость 5 секции, дм3 |
3 950 |
|
Вместимость 6 секции, дм3 |
2 000 |
|
Вместимость 7 секции, дм3 |
4 980 |
|
Вместимость 8 секции, дм3 |
2 000 |
|
Вместимость 9 секции, дм3 |
5 030 |
|
Количество секций, шт. |
9 |
|
Пределы допускаемой относительной погрешности | |
|
определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной | |
|
вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Снаряженная масса, кг, не более |
8550 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
ACERBI 18K2.38 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна ACERBI 18K2.38», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
