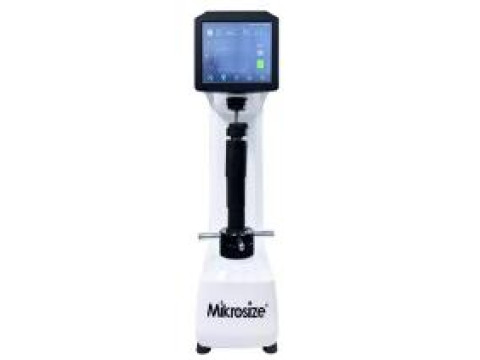

Твердомеры Роквелла и Супер-Роквелла RockyMet
| Номер в ГРСИ РФ: | 97112-25 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Anhui Mikrosize Precision Instrument Co. Ltd, КИТАЙ |
Твердомеры Роквелла и Супер-Роквелла RockyMet (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97112-25 | |||||||||
| Действует | по 09.12.2030 | |||||||||
| Наименование | Твердомеры Роквелла и Супер-Роквелла | |||||||||
| Модель | RockyMet | |||||||||
| Модификации |
RockyMet-R RockyMet-S RockyMet-RS RockyMet-R-ECO RockyMet-S-ECO RockyMet-RS-ECO RockyMet-Auto RockyMet-R-W |
|||||||||
| Приказы |
№2688 от
09.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 0d21d4a7-98d8-23cf-7264-c83446ea1cbc | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Anhui Mikrosize Precision Instrument Co., Ltd, КИТАЙ, A-4035 RuiFeng Business Expo, Wuhu City, 241000
Поверка
| Методика поверки / информация о поверке |
МП 360-021-2025 Государственная система обеспечения единства измерений. Твердомеры Роквелла и Супер-Роквелла RockyMet. Методика поверки
(с 09.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97112-25: Описание типа
2025-97112-25.pdf
|
Скачать | 203 КБ | |
|
97112-25: Методика поверки
МП 360-021-2025
2025-mp97112-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Твердомеры Роквелла и Супер-Роквелла RockyMet (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла.
Описание
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в восьми модификациях: RockyMet-R, RockyMet-S, RockyMet-RS, RockyMet-R-ECO, RockyMet-S-ECO, RockyMet-RS-ECO, RockyMet-Auto, RockyMet-R-W. Модификации твердомеров отличаются метрологическими характеристиками, конструкцией, степенью автоматизации процесса измерений.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-4.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомер не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-4.
Место нанесения маркировочной таблички

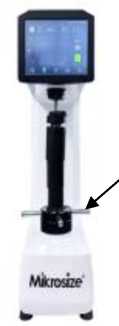

Рисунок 2 - Общий вид твердомеров Роквелла и Супер-Роквелла RockyMet-R-ECO, RockyMet-S-ECO, RockyMet-RS-ECO

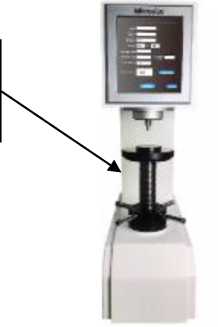

Рисунок 1 - Общий вид твердомеров Роквелла и Супер-Роквелла RockyMet-R, RockyMet-S, RockyMet-RS

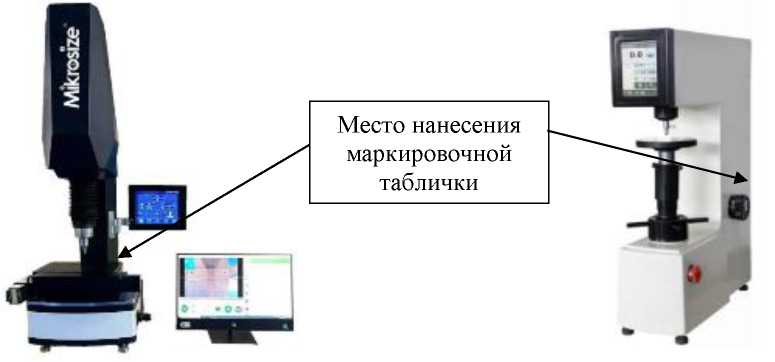

Рисунок 3 - Общий вид твердомеров Роквелла Рисунок 4 - Общий вид твердомеров Роквелла и Супер-Роквелла RockyMet-Auto и Супер-Роквелла RockyMet-R-W
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
uVision-F * |
uVision-R * |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0 |
не ниже v. 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
*
В соответствии с заказом
Технические характеристики
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла
|
Модификация твердомера |
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | ||
|
Шкала Роквелла | |||||
|
RockyMet-R, RockyMet-RS, RockyMet-R-ECO, RockyMet-RS-ECO, RockyMet-Auto, RockyMet-R-W |
HRA, HRFW, HRHW |
98,07 |
588,4 |
±2,0 |
±0,5 |
|
HRBW, HREW, HRD |
980,7 | ||||
|
HRC, HRGW, HRKW |
1471 | ||||
|
Шкала Супер-Роквелла | |||||
|
RockyMet-S, RockyMet-RS, RockyMet-S-ECO, RockyMet-RS-ECO, RockyMet-Auto |
HR15N, HR15TW |
29,42 |
147,1 |
±2,0 |
±0,66 |
|
HR30N, HR30TW |
294,2 | ||||
|
HR45N, HR45TW |
441,3 | ||||
аблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости HR не более |
|
HRA |
от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. |
±2,0 HRA ±1,2 HRA |
0,8 |
|
HRBW |
от 20 HRBW до 80 HRBW * от 80 HRBW до 100 HRBW включ. |
±3,0 HRBW ±2,0 HRBW |
1,2 |
|
HRC |
от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
|
HRD |
от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. |
±2,0 HRD ±1,5 HRD |
0,8 |
|
HREW |
от 70 HREW до 90 HREW включ. св. 90 HREW до 100 HREW включ. |
±2,5 HREW ±2,0 HREW |
1,2 |
|
HRFW |
от 60 HRFW до 90 HRFW включ. св. 90 HRFW до 100 HRFW включ. |
±3,0 HRFW ±2,0 HRFW |
1,2 |
Продолжение таблицы 3
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости HR не более |
|
HRGW |
от 30 HRGW до 50 HRGW включ. св. 50 HRGW до 75 HRGW включ. св. 75 HRGW до 94 HRGW включ. |
±6,0 HRGW ±4,5 HRGW ±3,0 HRGW |
1,2 |
|
HRHW |
от 80 HRHW до 100 HRHW включ. |
±2,0 HRHW |
1,2 |
|
HRKW |
от 40 HRKW до 60 HRKW включ. св. 60 HRKW до 80 HRKW включ. св. 80 HRKW до 100 HRKW включ. |
±4,0 HRKW ±3,0 HRKW ±2,0 HRKW |
1,2 |
|
П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон. 2 Метрологические характеристики действительны для 5 измерений. | |||
Таблица 4 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла
|
Шкала Супер-Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости HR не более |
|
HR15N |
от 70 HR15N до 90 HR15N * от 90 HR15N до 94 HR15N включ. |
±2,0 HR15N ±1,0 HR15N |
1,2 1,0 |
|
HR30N |
от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ. |
±2,0 HR30N ±1,0 HR30N |
1,2 1,0 |
|
HR45N |
от 20 HR45N до 78 HR45N включ. |
±2,0 HR45N |
1,2 |
|
HR15TW |
от 62 HR15TW до 93 HR15TW включ. |
±3,0 HR15TW |
2,4 |
|
HR30TW |
от 15 HR30TW до 70 HR30TW включ. св 70 HR30TW до 82 HR30TW включ. |
±3,0 HR30TW ±2,0 HR30TW |
2,4 2,0 |
|
HR45TW |
от 10 HR45TW до 72 HR45TW включ. |
±3,0 HR45TW |
2,4 |
|
П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон. 2 Метрологические характеристики действительны для 5 измерений. | |||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры твердомеров, мм, не более RockyMet-R, RockyMet-S, RockyMet-RS, RockyMet-R-ECO, RockyMet-S-ECO, RockyMet-RS-ECO, RockyMet-R-W длина |
570 |
|
ширина |
250 * |
|
высота |
850 |
|
RockyMet-Auto длина |
750 |
|
ширина |
600 ** |
|
высота |
1100 |
|
Масса, кг, не более RockyMet-R, RockyMet-S, RockyMet-RS, RockyMet-R-ECO, RockyMet-S-ECO, RockyMet-RS-ECO, RockyMet-R-W |
85 |
|
RockyMet-Auto |
200 |
|
* Без координатного стола * * Без сенсорной панели |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Роквелла и Супер-Роквелла |
RockyMet |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
RockyMet - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в главах 8, 12, 16, 20 «Работа с твердомером» документа «Твердомеры Роквелла и Супер-Роквелла RockyMet. Руководство по эксплуатации. RockyMet - 01 РЭ.».
Нормативные документы
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»;
ГОСТ 9013-59 «Металлы. Метод измерения твёрдости по Роквеллу»;
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»;
Государственная поверочная схема для средств измерений твёрдости по шкалам
Роквелла и Супер-Роквелла, утвержденная приказом Росстандарта от 30.12.2019 № 3462;
Стандарт предприятия «Твердомеры Роквелла и Супер-Роквелла RockyMet. СП».
