Гистерезисграфы АМТ-4А
| Номер в ГРСИ РФ: | 97119-25 |
|---|---|
| Производитель / заявитель: | Mianyang High-tech Zone shuangji Electronics Co., Ltd., КИТАЙ |
Гистерезисграфы АМТ-4А (далее - гистерезисграфы) предназначены для измерений магнитных характеристик (остаточной намагниченности, остаточной индукции, коэрцитивной силы по намагниченности и индукции, максимального энергетического произведения и др.) образцов магнитотвердых материалов различных типов в режиме перемагничивания квазистатическим магнитным полем в замкнутой магнитной цепи.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97119-25 | |||||||||||||||
| Действует | по 05.12.2030 | |||||||||||||||
| Наименование | Гистерезисграфы | |||||||||||||||
| Модель | АМТ-4А | |||||||||||||||
| Модификации |
DCT-140 DCT-200 DCT-264 DCT-330Y |
|||||||||||||||
| Приказы |
№2662 от
05.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d3683b71-873c-1e00-eb28-cf3ccf232428 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Mianyang High-tech Zone shuangji Electronics Co., Ltd., КИТАЙ, No/88-1, Mianxing East Road, Mianyang High-tech Zone, Sichuan Province
Поверка
| Методика поверки / информация о поверке |
МП 80-261-2025 Государственная система обеспечения единства измерений. Гистерезисграфы АМТ-4А. Методика поверки
(с 05.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97119-25: Описание типа
2025-97119-25.pdf
|
Скачать | 240.2 КБ | |
|
97119-25: Методика поверки
МП 80-261-2025
2025-mp97119-25.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Гистерезисграфы АМТ-4А (далее - гистерезисграфы) предназначены для измерений магнитных характеристик (остаточной намагниченности, остаточной индукции, коэрцитивной силы по намагниченности и индукции, максимального энергетического произведения и др.) образцов магнитотвердых материалов различных типов в режиме перемагничивания квазистатическим магнитным полем в замкнутой магнитной цепи.
Описание
Принцип действия гистерезисграфов основан на перемагничивании образца медленноменяющимся (квазистатическим) магнитным полем в замкнутой магнитной цепи с последующим измерением высокоточным электронным веберметром магнитного потока, индуцированным в измерительной катушке. Значения напряженности магнитного поля измеряются датчиком Холла. Сигналы с датчика Холла и измерительной катушки позволяют построить петлю гистерезиса или кривую размагничивания (для высококоэрцитивных магнитотвердых материалов) и рассчитать цифровым способом характеристики образца магнитотвердых материалов.
Конструктивно гистерезисграфы состоят из электронного блока и электромагнита DCT со сменными полюсами, датчика Холла, блока управления электронагревом с нагревающими полюсами (опционно), измерительных катушек, калибровочных катушек, температурных измерительных катушек (опционно), термогигрометра (опционно), персонального компьютера с предустановленным программным обеспечением и контрольного образца для проверки работоспособности. Катушки, входящие в состав гистерезисграфа, отличаются видом и размером отверстия, количеством витков и площадью.
Электромагнит DCT может быть представлен в одном из следующих исполнений: DCT-140, DCT-200, DCT-264, DCT-330Y, отличающихся создаваемыми магнитными полями и габаритными размерами.
Нанесение знака поверки на гистерезисграфы не предусмотрено. Заводской номер, состоящий из заглавных латинских букв и арабских цифр, наносится методом наклейки на маркировочную табличку, расположенную на корпусе электронного блока.
Общий вид гистерезисграфов представлен на рисунке 1, места нанесения заводского номера - на рисунке 2. Общий вид электромагнитов представлен на рисунке 3. Общий вид катушек представлен на рисунке 4.
Пломбирование гистерезисграфов не предусмотрено.

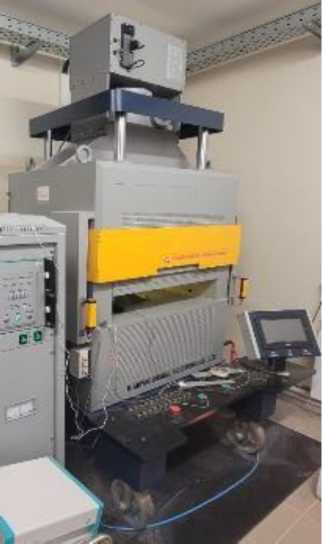

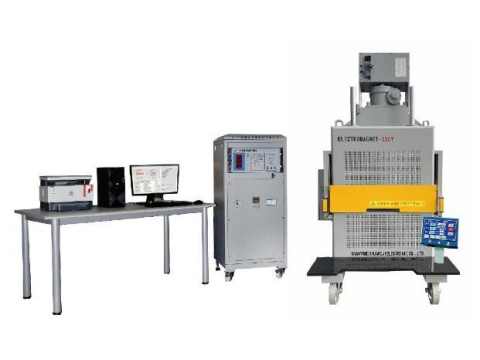

Рисунок 1 - Общий вид гистерезисграфов АМТ-4А
а)
б)

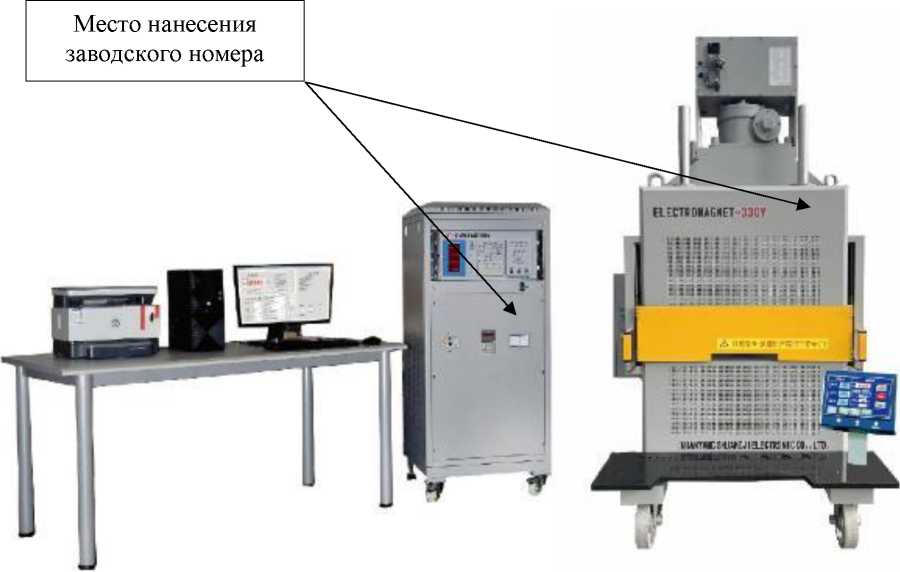

Рисунок 2 - Маркировочная табличка электронного блока (а) и электромагнита (б)

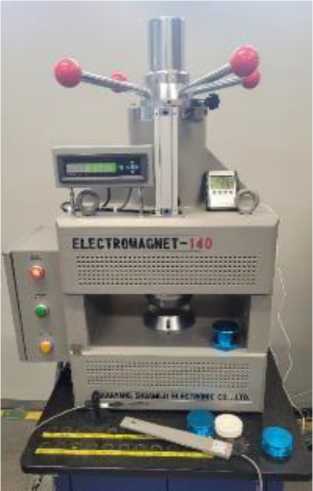

Электромагнит DCT-140

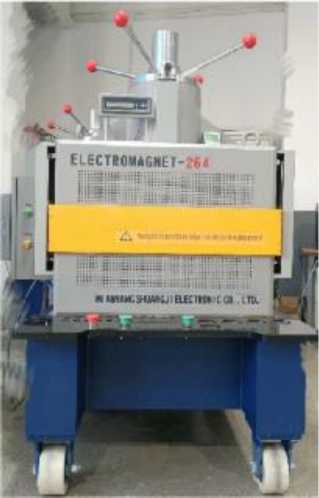

Электромагнит DCT-264

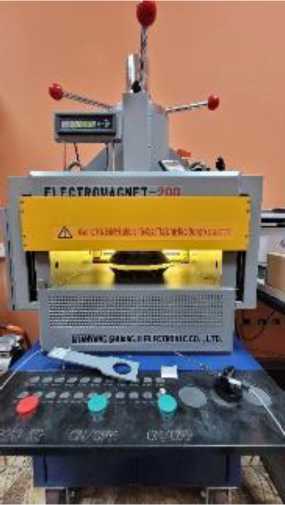

Электромагнит DCT-200
Электромагнит DCT-330Y
Рисунок 3 - Общий вид электромагнитов

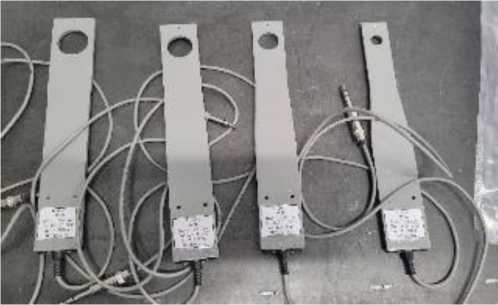

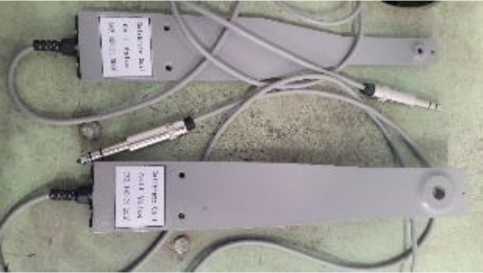

Измерительные катушки
Рисунок 4 - Общий вид катушек

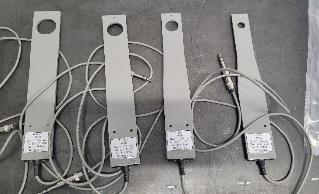

Калибровочные катушки
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления работой гистерезисграфа АМТ-4 и обеспечивает ввод исходных данных, выбор режимов измерения, управление процессом измерения, обработку, хранение. Результаты измерений магнитных характеристик образцов магнитотвердых материалов выводятся в числовом виде на переднюю панель гистерезисграфа, а также в числовом и графическом виде на экран компьютера. При необходимости результаты могут быть сохранены в виде файла или распечатаны.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.007-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
хрО-ХХХХХХ* |
|
Номер версии (идентификационный номер) ПО |
_ |
|
Цифровой идентификатор ПО |
_ |
|
* «ХХХХХХ» - порядковый номер предприятия-изготовителя, не относится к метрологически значимой части ПО, каждый из «Х» принимает значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для исполнения с электромагнитом | |||
|
DCT-140 |
DCT-200 |
DCT-264 |
DCT-330Y | |
|
Максимальное устанавливаемое значение индукции магнитного поля в центре рабочего пространства электромагнита, Тл, не более: - для зазора 50 мм |
1,55 |
1,05 |
2,50 |
2,68 |
|
- для зазора 35 мм |
1,81 |
1,20 |
2,80 |
2,94 |
|
- для зазора 25 мм |
2,08 |
1,32 |
2,85 |
3,15 |
|
- для зазора 20 мм |
2,20 |
1,39 |
2,91 |
3,24 |
|
- для зазора 15 мм |
2,40 |
1,50 |
2,95 |
3,34 |
|
- для зазора 10 мм |
2,63 |
1,63 |
3,10 |
3,45 |
|
- для зазора 5 мм |
3,00 |
1,83 |
3,30 |
3,54 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение для исполнения с электромагнитом | |||
|
DCT-140 |
DCT-200 |
DCT-264 |
DCT-330Y | |
|
Диапазон измерений напряженности постоянного магнитного поля для зазора 10 мм, кА/м |
от 1 до 2100 |
от 1 до 1300 |
от 1 до 2500 |
от 1 до 2500 |
|
Пределы допускаемой относительной погрешности измерений напряженности постоянного магнитного поля для зазора 10 мм, % |
±2,0 | |||
|
Диапазон измерений магнитного потока, Вб |
от 0,001 до 0,1 | |||
|
Пределы допускаемой относительной погрешности измерения магнитного потока, % |
±1,0 | |||
|
Диапазон измерений остаточной намагниченности образца, кА/м (кГс) |
от 1 до 1590,8 (от 0,01 до 20) | |||
|
Пределы допускаемой относительной погрешности измерений остаточной намагниченности образца, % |
±3,5 | |||
|
Предел допускаемого СКО случайной составляющей относительной погрешности измерений остаточной намагниченности образца, % |
1,0 | |||
|
Диапазон показаний остаточной индукции образца, Тл |
от 0,02 до 1,6 | |||
|
Диапазон измерений остаточной индукции образца, Тл |
от 0,2 до 1,4 | |||
|
Пределы допускаемой относительной погрешности измерений остаточной индукции образца, % |
±3,5 | |||
|
Предел допускаемого СКО случайной составляющей относительной погрешности измерений остаточной индукции образца, % |
1,0 | |||
|
Диапазон показаний коэрцитивной силы по индукции, кА/м |
от 4 до 1890 | |||
|
Диапазон измерений коэрцитивной силы по индукции, кА/м |
от 100 до 1890 | |||
|
Пределы допускаемой относительной погрешности измерений коэрцитивной силы по индукции, % |
±4,5 | |||
Продолжение таблицы 2
|
Наименование характеристики |
Значение для исполнения с электромагнитом |
|
DCT-140 | DCT-200 | DCT-264 | DCT-330Y | |
|
Предел допускаемого СКО случайной составляющей относительной погрешности коэрцитивной силы по индукции, % |
1,5 |
|
Диапазон показаний коэрцитивной силы по намагниченности, кА/м |
от 40 до 2500 |
|
Диапазон измерений коэрцитивной силы по намагниченности, кА/м |
от 100 до 2500 |
|
Пределы допускаемой относительной погрешности измерений коэрцитивной силы по намагниченности, % |
±4,5 |
|
Предел допускаемого СКО случайной составляющей относительной погрешности коэрцитивной силы по намагниченности, % |
1,5 |
|
Диапазон показаний максимального энергетического произведения, кДж/м3 |
от 0,1 до 510 |
|
Диапазон измерений максимального энергетического произведения, кДж/м3 |
от 30 до 500 |
|
Пределы допускаемой относительной погрешности измерений максимального энергетического произведения, % |
±5,5 |
|
Предел допускаемого СКО случайной составляющей относительной погрешности измерений максимального энергетического произведения, % |
2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для исполнения с электромагнитом | |||
|
DCT-140 |
DCT-200 |
DCT-264 |
DCT-330Y | |
|
Диаметр полюсных наконечников, мм, не более |
110 |
260 |
120 |
80 |
|
Параметры электрического питания электромагнита: - напряжение сети переменного тока, В - частота сети переменного тока, Гц |
380±10 50±1 | |||
Продолжение таблицы 3
|
Наименование характеристики |
Значение для исполнения с электромагнитом | |||
|
DCT-140 |
DCT-200 |
DCT-264 |
DCT-330Y | |
|
Параметры электрического питания электронного блока: - напряжение сети переменного тока, В - частота сети переменного тока, Гц |
220±10 50±1 | |||
|
Габаритные размеры электронного блока, мм, не более: - длина - ширина - высота |
630 700 1140 |
630 700 1140 |
630 700 1280 |
630 700 1280 |
|
Габаритные размеры электромагнита, мм, не более: - длина - ширина - высота |
680 560 1010 |
780 930 1120 |
990 1060 1610 |
1380 1260 2170 |
|
Масса электронного блока, кг, не более |
200 | |||
|
Масса электромагнита, кг, не более |
450 |
850 |
1800 |
5000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 75 | |||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом или методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гистерезисграф в составе: |
АМТ-4А |
1 шт. |
|
- электронный блок |
1 шт. | |
|
- электромагнит |
DCT |
1 шт. |
|
- датчик Холла - блок управления электронагревом с нагревающими |
1 шт. | |
|
полюсами - измерительные катушки - калибровочные катушки |
по заказу | |
|
- температурные измерительные катушки |
по заказу | |
|
- термогигрометр - контрольный образец |
по заказу | |
|
Программное обеспечение на флеш-памяти |
хрО |
1 экз. в цифровом виде |
|
Гистерезисграф АМТ-4А. Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» документа «Гистерезисграфы АМТ-4А.
Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29.12.2018 № 2816 «Об утверждении государственной поверочной схемы для средств измерений мощности магнитных потерь магнитомягких материалов и магнитных характеристик магнитотвердых материалов»;
Приказ Росстандарта от 16.10.2025 № 2230 «Об утверждении государственной поверочной схемы для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт организации Mianyang High-tech Zone shuangji Electronics Co., Ltd, Китай.
