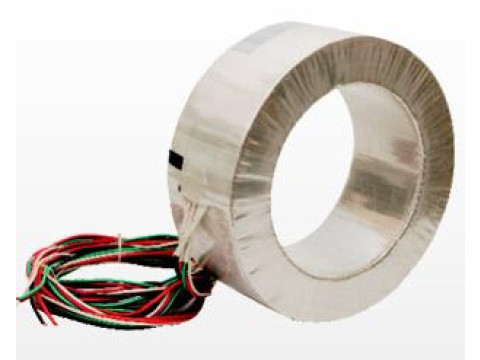

Трансформаторы тока встроенные 40D518842-04BU14
| Номер в ГРСИ РФ: | 97126-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Narayan Powertech Pvt. Ltd., Индия |
|
97126-25: Описание типа
2025-97126-25.pdf
|
Скачать | 110.1 КБ |
Трансформаторы тока встроенные 40D518842-04BU14 (далее - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97126-25 | ||||||||||||
| Наименование | Трансформаторы тока встроенные | ||||||||||||
| Модель | 40D518842-04BU14 | ||||||||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5b73bfea-1532-d437-1ac2-46ff04be52e4 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Narayan Powertech Pvt, ltd, ИНДИЯ, Padra-Vadodara Road, Padra 391 440, Dist. Vadodara, Gujarat
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений Трансформаторы тока Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97126-25: Описание типа
2025-97126-25.pdf
|
Скачать | 110.1 КБ |
Описание типа
Назначение
Трансформаторы тока встроенные 40D518842-04BU14 (далее - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки создает переменное магнитное поле, которое образует ток во вторичной обмотке, пропорциональный току в первичной обмотке.
Конструкция трансформаторов представляет собой тороидальный магнитопровод из электротехнической стали с равномерно намотанной на него вторичной обмоткой. Первичной обмоткой трансформаторов является токоведущий стержень, являющийся высоковольтным выводом бакового выключателя или комплексным распределительным устройством с элегазовой изоляцией (далее - КРУЭ). На каждом выводе может быть установлено до шести измерительных и/или защитных трансформаторов. Пломбирование трансформаторов не предусмотрено. Выводы трансформаторов подключены к клеммной колодке, расположенной в шкафу управления выключателя или КРУЭ, где осуществляется пломбировка крышки клеммой коробки.
Трансформаторы не имеют модификаций.
К трансформаторам данного типа относятся трансформаторы тока встроенные 40D518842-04BU14 с сер. №№ С198580, С198581, С198582.
Серийный номер нанесен на маркировочную табличку типографским способом в виде буквенно-цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

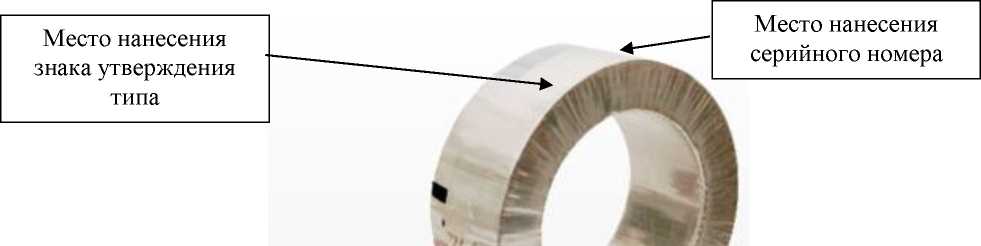

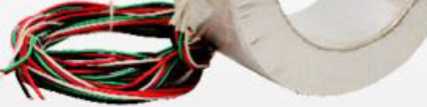

Рисунок 1 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
2000;2500; 3000; 4000; 5000 |
|
Номинальный вторичный ток, А |
1 |
|
Класс точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф = 0,8, ВА |
10 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном |
5 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - внешний диаметр |
300 |
|
- внутренний диаметр |
140 |
|
- толщина |
40 |
|
Масса, кг, не более |
12 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку трансформаторов любым технологическим способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока встроенный |
40D518842-04BU14 |
3 шт. |
|
Паспорт |
- |
3 экз. |
Сведения о методах измерений
приведены в разделе 2 «Описание и принцип работы» паспорта.
Нормативные документы
ГОСТ 8.217-2024 «Трансформаторы тока. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
