Трансформаторы напряжения НКФ-220-58 У1
| Номер в ГРСИ РФ: | 97127-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
|
97127-25: Описание типа
2025-97127-25.pdf
|
Скачать | 116.7 КБ |
Трансформаторы напряжения НКФ-220-58 У1 (далее — трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97127-25 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | НКФ-220-58 У1 | |||||||||||||||||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 45c257cd-a867-ec95-a668-460d79f41153 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ПО «Запорожтрансформатор», СССР, 69069, г. Запорожье, Днепропетровское шоссе, 3
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений Трансформаторы тока Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97127-25: Описание типа
2025-97127-25.pdf
|
Скачать | 116.7 КБ |
Описание типа
Назначение
Трансформаторы напряжения НКФ-220-58 У1 (далее — трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание.
Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням.
Электрическое соединение блоков осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-220-58 У1 с заводскими номерами № 30655, № 30661, № 31233, № 48367, № 48556, № 48630.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

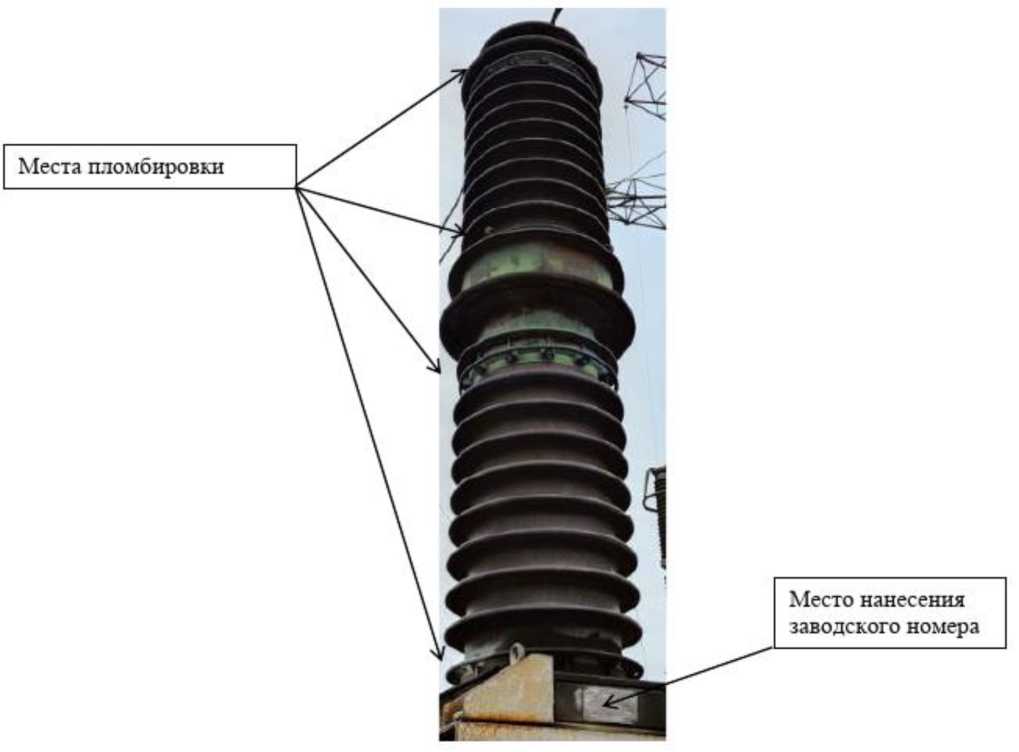

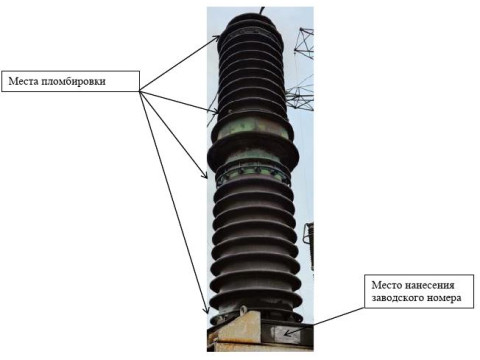

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 — Общий вид средства измерений с указанием мест пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное первичное напряжение, В |
220000/^3 |
|
Номинальное вторичное напряжение для основной обмотки, В |
100/^3 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В •А |
400 |
|
Номинальная частота, Гц |
50 |
Таблица 2 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У1 (от -45 до +40) |
|
Масса, кг, не более |
1300 |
|
Габаритные размеры, мм, не более: | |
|
длина |
870 |
|
ширина |
620 |
|
высота |
3300 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность
Таблица 3 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-220-58 У1 |
1 шт. |
|
Паспорт |
НКФ-220-58 У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
