Трансформаторы тока ТФЗМ 220Б-III У1
| Номер в ГРСИ РФ: | 97128-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
|
97128-25: Описание типа
2025-97128-25.pdf
|
Скачать | 104.7 КБ |
Трансформаторы тока ТФЗМ 220Б-Ш У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97128-25 | ||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||
| Модель | ТФЗМ 220Б-III У1 | ||||||||||||||||||||||||||||||||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a32e6eb8-709d-7c9b-7d13-e9891c9dc131 | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ОАО «ЗЗВА», СССР, 69069, г. Запорожье, Днепропетровское ш., д. 13
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений Трансформаторы тока Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97128-25: Описание типа
2025-97128-25.pdf
|
Скачать | 104.7 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ 220Б-Ш У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока ТФЗМ 220Б-Ш У1 представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 220Б-Ш У1 зав. № 3797, № 3828, № 3833, № 3839, № 3889, № 3902, № 3916, № 3917, № 3929, № 3936, № 3939.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

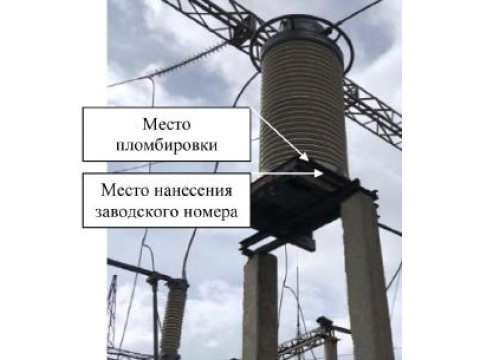

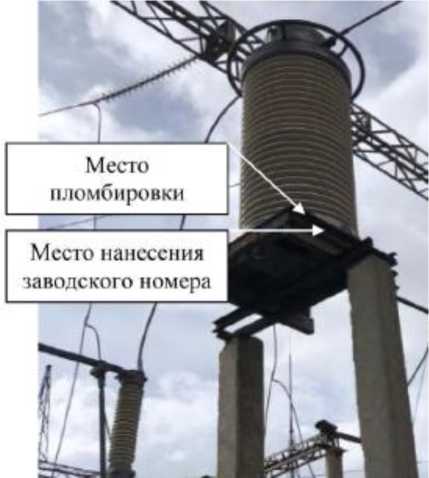

Рисунок 1 — Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера
Технические характеристики
Таблица 1 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
220 |
|
Номинальный первичный ток Ином, А |
1200 |
|
Номинальный вторичный ток I 2ном, А |
5 |
|
Номинальная частота f ном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
|
Масса, кг, не более |
2260 |
|
Габаритные размеры, мм, не более: | |
|
длина |
1135 |
|
ширина |
1080 |
|
высота |
3150 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность
аблица 3 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 220Б-Ш У1 |
1 шт. |
|
Паспорт |
ТФЗМ 220Б-Ш У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
