Трансформатор тока ТФЗМ-123-III У1
| Номер в ГРСИ РФ: | 97131-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ЭЛИЗ", Украина, г.Запорожье |
|
97131-25: Описание типа
2025-97131-25.pdf
|
Скачать | 103.5 КБ |
Трансформатор тока ТФЗМ-123-III У1 (далее по тексту — трансформатор тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97131-25 | ||||||
| Наименование | Трансформатор тока | ||||||
| Модель | ТФЗМ-123-III У1 | ||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 29e02a00-ecfb-bfea-e027-7c472c170f3c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ЭЛИЗ», УКРАИНА, 69093, г. Запорожье, Запорожская область, ул. Звенигородская, 9
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений Трансформаторы тока Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97131-25: Описание типа
2025-97131-25.pdf
|
Скачать | 103.5 КБ |
Описание типа
Назначение
Трансформатор тока ТФЗМ-123-III У1 (далее по тексту — трансформатор тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформатор тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформатора тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относится трансформатор тока ТФЗМ-123-III У1 зав. № 17000000902001.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий экземпляр средства измерений, нанесен типографским методом на маркировочной табличке в виде цифрового обозначения.

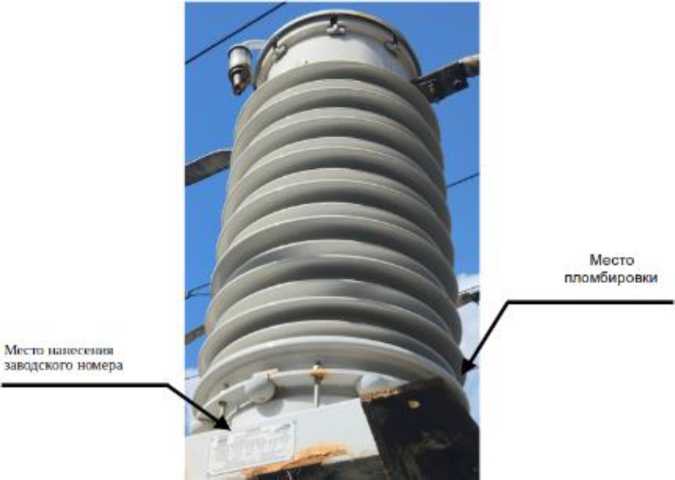

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 — Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,5S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
|
Масса, кг, не более |
505 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ-123-Ш У1 |
1 шт. |
|
Паспорт |
ТФЗМ-123-Ш У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Основные сведения об изделии» паспорта трансформатора тока.
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
