Трансформаторы напряжения VEOT
| Номер в ГРСИ РФ: | 97135-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | CG Power and Industrial Solutions Limited, ИНДИЯ |
|
97135-25: Описание типа
2025-97135-25.pdf
|
Скачать | 136.7 КБ |
Трансформаторы напряжения VEOT (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97135-25 | |||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||
| Модель | VEOT | |||||||||||||||||||||||||||||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7c0ada23-369d-b9b2-8f52-59caad0d5fa0 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
CG Power and Industrial Solutions Limited, ИНДИЯ, Worli, Mumbai, 400 030, Maharashtra
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений Трансформаторы напряжения Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97135-25: Описание типа
2025-97135-25.pdf
|
Скачать | 136.7 КБ |
Описание типа
Назначение
Трансформаторы напряжения VEOT (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения представляют собой однофазный индуктивный масштабный преобразователь. Активная часть трансформаторов находится в алюминиевом баке у основания. Первичная обмотка изготавливается из высококачественного медного провода, покрытого двойным слоем эмали и пластиковым покрытием, стойким к высокой температуре. Трансформаторы напряжения имеют три основные вторичные обмотки. Обмотки изолированы бумажно-масляной изоляцией и помещены в баке, заполненном маслом. Наверху фарфорового изолятора расположена головка из легированного алюминия с маслорасширителем. Вывод Х первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, размещенной у основания трансформатора. Крышка клеммной коробки имеет возможность пломбирования, для предотвращения несанкционированного доступа. На крышке размещена маркировочная табличка с указанием технических данных.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения VEOT зав. № 170455, 170456, 170458, 170459, 192964, 192965, 192966, 192968, 20210147, 20210148.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной гравировки в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

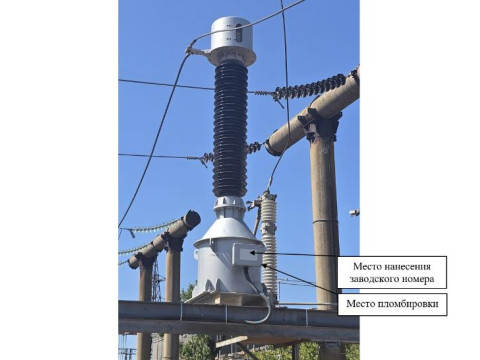

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
170455, 170456, 170458, 170459, 20210147, 20210148 | |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
150/^3 |
|
Номинальное напряжение и2ном, В основной вторичной обмотки для измерений и учета основной вторичной обмотки для защиты |
100/^3 100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки для измерений и учета основной вторичной обмотки для защиты |
0,2; 0,5 3Р |
|
Номинальная мощность, В^А основной вторичной обмотки для измерений и учета основной вторичной обмотки для защиты |
75;150 100 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение для заводских номеров |
|
192964, 192965, 192966, 192968 | |
|
Номинальное напряжение первичной обмотки ^ном, кВ |
150/\3 |
|
Номинальное напряжение ^ном, В основной вторичной обмотки для измерений и учета основной вторичной обмотки для защиты |
100/\3 100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки для измерений и учета основной вторичной обмотки для защиты |
0,2 3Р |
|
Номинальная мощность, 1ГА основной вторичной обмотки для измерений и учета основной вторичной обмотки для защиты |
100 100 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
VEOT |
1 шт. |
|
Паспорт |
VEOT |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
