Резервуары стальные вертикальные цилиндрические РВС-3000
| Номер в ГРСИ РФ: | 97138-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "Нефтебаза "Красный Яр", пос.Красный Яр |
|
97138-25: Описание типа
2025-97138-25.pdf
|
Скачать | 339.5 КБ |
Резервуары стальные вертикальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска легковоспламеняющихся и горючих жидкостей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97138-25 | |||||||||||||||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||||||||||||||
| Модель | РВС-3000 | |||||||||||||||||||||
| Приказы |
№2754 от
12.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 223b54a7-dc0d-36ba-e03e-0b411d8e9286 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
АО «Нефтебаза «Красный Яр», РОССИЯ, 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97138-25: Описание типа
2025-97138-25.pdf
|
Скачать | 339.5 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска легковоспламеняющихся и горючих жидкостей.
Описание
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра, со стационарной крышей. На боковых стенках и крышах предусмотрены люки-лазы для обслуживания резервуаров, а также смотровые, монтажные и замерные люки. Днища резервуаров металлические. Резервуары снабжены лестницами для доступа на крыши.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродукта имеют запорную арматуру, препятствующую самопроизвольному изменению уровня жидкости.
Заводские номера, состоящие из четырех арабских цифр и двух букв русского алфавита, нанесены методом лазерной гравировки на металлические таблички, прикрепленные к шахтной лестнице каждого из резервуаров, в доступном для обозрения месте.
Способ нанесения заводских номеров обеспечивает возможность прочтения информации и ее сохранность в процессе эксплуатации резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-3000, заводские №№ К-1041с, К-1045с, К-1048с, К-1066с, К-1069с, К-1081с установлены на территории общества с ограниченной ответственностью «Трастбункер-Приморье», по адресу: 692921, Приморский край, г. Находка, ул. Пирогова, д. 13, стр. 1.
Пломбирование резервуаров не предусмотрено. Нанесение знака поверки на средства измерений не предусмотрено.
Знак поверки наносится на свидетельство о поверке (при наличии), оформляемое по результатам поверки каждого из резервуаров.
Общий вид резервуаров представлен на рисунке 1.
Металлические таблички, содержащие заводские номера резервуаров, представлены на рисунке 2.
Место установки металлических табличек, содержащих заводские номера резервуаров, представлено на рисунке 3.

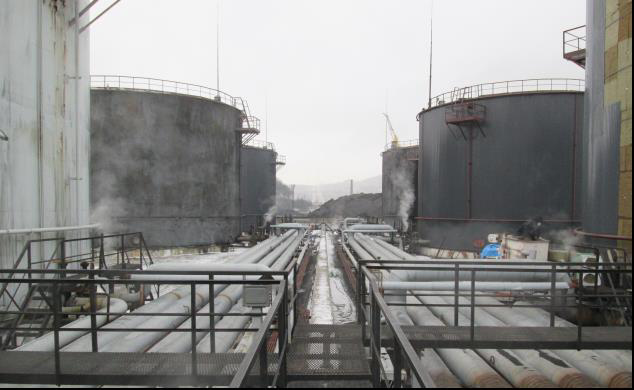

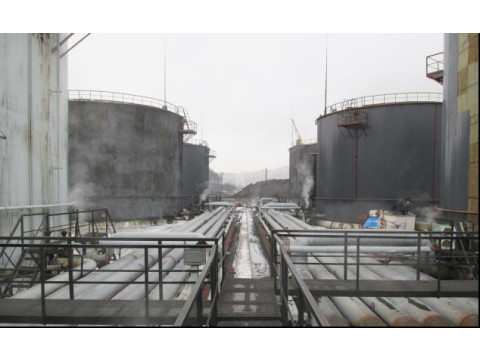

Рисунок 1 - общий вид резервуаров стальных вертикальных цилиндрических РВС-3000

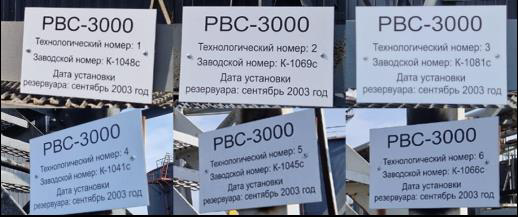

Рисунок 2 - металлические таблички, содержащие заводские номера резервуаров стальных вертикальных цилиндрических РВС-3000
табличка с заводским номером

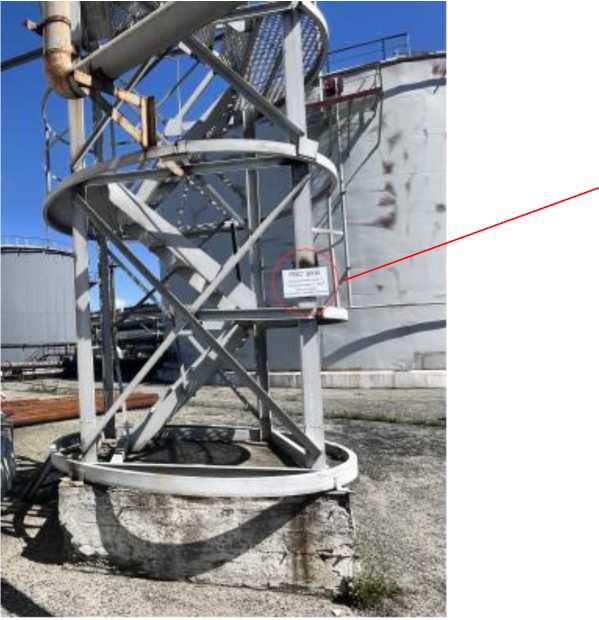

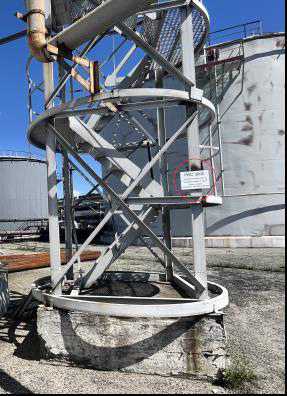

Рисунок 3 - место установки металлических табличек, содержащих заводские номера резервуаров стальных вертикальных цилиндрических РВС-3000
Технические характеристики
|
Таблица 1 - Метрологические ха |
рактеристики | |||||
|
Наименование характеристики |
Значение | |||||
|
Заводской номер |
К-1041с |
К-1045с |
К-1048с |
К-1066с |
К-1069с |
К-1081с |
|
Номинальная вместимость, м3 |
3000 | |||||
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
0,20 | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Заводской номер |
К-1041с К-1045с К-1048с К-1066с К-1069с К-1081с |
|
условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -50 до +40 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист паспорта каждого из резервуаров печатным способом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС - 3000 |
6 шт. |
|
Паспорт на резервуар стальной вертикальный цилиндрический |
- |
6 экз. |
Сведения о методах измерений
приведены в п. 3 паспорта на каждый из резервуаров.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
