Устройства измерительные электроконтактные Анаконда ЭКУ (далее - устройства) предназначены для измерений расстояния до контролируемой поверхности - границы раздела сред газ/жидкость в наблюдательных гидрогеологических, эксплуатационных и других скважинах, колодцах, резервуарах, шахтах или пьезометрах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97139-25 | ||||||||||||
| Действует | по 12.12.2030 | ||||||||||||
| Наименование | Устройства измерительные электроконтактные | ||||||||||||
| Модель | Анаконда ЭКУ | ||||||||||||
| Модификации |
ЭКУ-М ЭКУ-XL |
||||||||||||
| Приказы |
№2754 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5979f05e-3b75-1083-4ceb-a793861d7967 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Планета Инфо», РОССИЯ, 199178, г. Санкт-Петербург, Линия 13-я В.О., д. 78, литер А, помещ. 7-Н, кабинет 190
Поверка
| Методика поверки / информация о поверке |
МП 2511-0003-2025 Государственная система обеспечения единства измерений. Устройства измерительные электроконтактные Анаконда ЭКУ. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97139-25: Описание типа
2025-97139-25.pdf
|
Скачать | 277.8 КБ | |
|
97139-25: Методика поверки
МП 2511-0003-2025
2025-mp97139-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Устройства измерительные электроконтактные Анаконда ЭКУ (далее - устройства) предназначены для измерений расстояния до контролируемой поверхности - границы раздела сред газ/жидкость в наблюдательных гидрогеологических, эксплуатационных и других скважинах, колодцах, резервуарах, шахтах или пьезометрах.
Описание
Принцип действия устройств основан на определении расстояния, соответствующего перемещению зонда до контролируемой поверхности, путем считывания измеренного значения с оцифрованной ленты после срабатывания датчика, встроенного в зонд, и последующих за этим звукового и светового сигналов.
Устройства состоят из катушки со встроенным электронным блоком, на которую наматывается лента с закрепленным на конце зондом. Внутри ленты размещены изолированные провода для подвода питания и передачи электрических сигналов с датчика зонда в электронный блок.
Устройства выпускаются модификаций ЭКУ-М и ЭКУ-XL в различных исполнениях, которые отличаются конструктивными особенностями, техническими и метрологическими характеристиками. Устройства модификации ЭКУ-М выполнены в виде легкой трубной рамы с установленной на ней катушкой с токопроводящей измерительной лентой желтого цвета, на передней панели катушки расположены световой и звуковой индикаторы. Устройства модификации ЭКУ-XL выполнены в виде треугольной рамы черного, желтого, синего или зеленого цвета с установленной на ней катушкой с токопроводящей белого цвета. Световой и звуковой индикаторы вмонтированы в ручку для перемотки ленты.
Общий вид устройств приведен на рисунках 1-2.
Нанесение знака поверки на устройства не предусмотрено.
Пломбирование устройств не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из восьми знаков, наносится печатным методом (для модификации ЭКУ-М) и методом гравировки (для модификации ЭКУ-XL) на маркировочную табличку, расположенную на передней панели катушки (для модификации ЭКУ-М) и раме (для модификации ЭКУ-XL). Места нанесения знака утверждения типа и заводского номера приведены на рисунках 3-4.

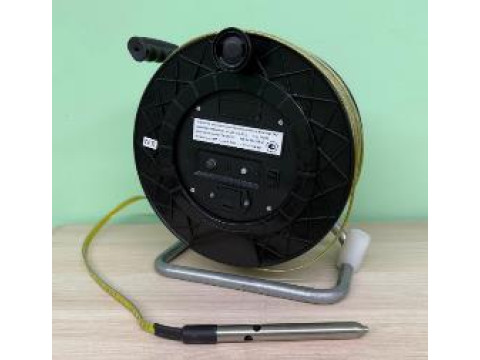

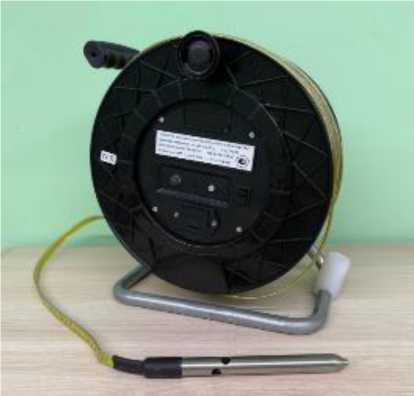

Рисунок 1 - Общий вид устройства измерительного электроконтактного Анаконда ЭКУ модификации ЭКУ-М

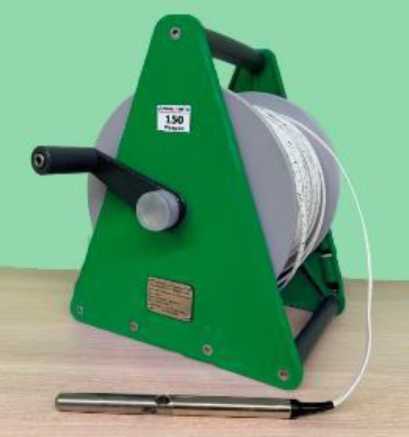

Рисунок 2 - Общий вид устройства измерительного электроконтактного Анаконда ЭКУ модификации ЭКУ-XL
Место для нанесения знака утверждения типа

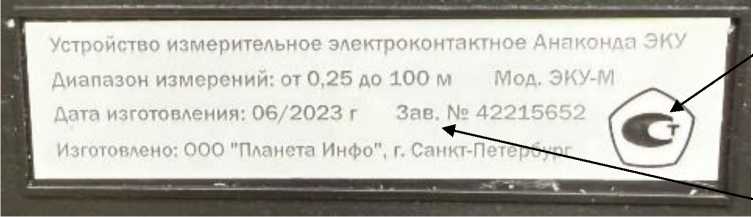

Рисунок 3 - Маркировочная табличка устройства измерительного электроконтактного Анаконда ЭКУ модификации ЭКУ -М с указанием места нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Изготовлено: ООО "Планета-)’ г. 'Санкт.1 Петербург
Устройство измерительное Чй электроконтактное Анаконда ЭКУ Диапазон измерений: от 0,25 до 150 м Мод. ЭКУ-XL
Дата изготовления: 06/2023 г \__/
3aB.J4s 42215650
Место для нанесения знака утверждения типа
Место нанесения заводского номера

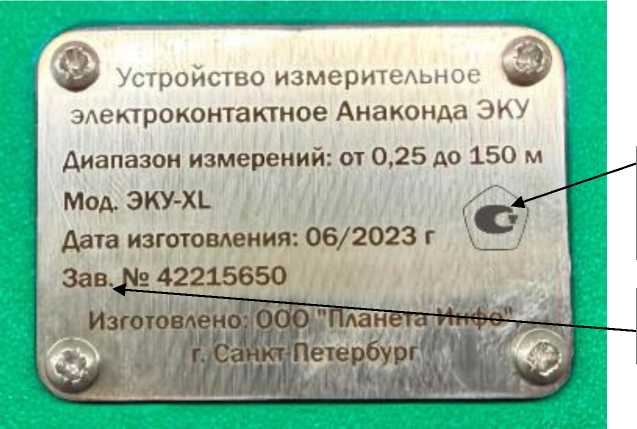

Рисунок 4 - Маркировочная табличка устройства измерительного электроконтактного Анаконда ЭКУ модификации ЭКУ-XL с указанием места нанесения знака утверждения типа и заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ЭКУ-М |
ЭКУ-XL | |
|
Диапазон измерений расстояния*, м |
от 0,25 до 50 от 0,25 до 100 от 0,25 до 150 от 0,25 до 200 от 0,25 до 300 |
от 0,25 до 50 от 0,25 до 100 от 0,25 до 150 от 0,25 до 200 от 0,25 до 250 от 0,25 до 300 от 0,25 до 500 |
|
Пределы допускаемой приведенной погрешности измерений расстояния, % от верхнего предела диапазона измерений расстояния |
±0,01 |
±0,03 |
|
Цена деления, мм |
1 |
10 |
* - в зависимости от исполнения согласно паспорту.
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ЭКУ-М |
ЭКУ-XL | |
|
Габаритные размеры устройства, мм, не более: - длина, - ширина, - высота |
490 360 590 |
350 275 325 |
|
Масса устройства, кг, не более |
14 |
15 |
|
Габаритные размеры зонда, мм, не более: - длина, - диаметр |
175 15 |
195 16 |
|
Масса зонда, кг, не более |
0,2 | |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха, % |
от -30 до +75 от 10 до 95 | |
|
Напряжение питания, В |
9 |
6 |
|
Максимальное усилие натяжения ленты, Н |
5 | |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение | |
|
ЭКУ-М |
ЭКУ-XL | |
|
Средний срок службы, лет |
1 |
0 |
|
Средняя наработка до отказа, ч, не менее |
10000 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом, а также печатным методом (для модификации ЭКУ-М) и методом гравировки (для модификации ЭКУ-XL) на маркировочную табличку, расположенную на передней панели катушки (для модификации ЭКУ-М) и раме (для модификации ЭКУ- XL), как показано на рисунках 3-4.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Устройство измерительное электроконтактное |
Анаконда ЭКУ* |
1 шт. |
|
Элемент электропитания: - 6LR61 (для модификации ЭКУ-М); - CR14 (для модификации ЭКУ-XL) |
- |
1 шт. 4 шт. |
|
Паспорт |
- |
1 экз. |
|
* - модификация и исполнение в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе «Указания по эксплуатации устройства» паспорта.
Нормативные документы
ЭКУ 001.78.190-22 ТУ «Устройства электроконтактные Анаконда ЭКУ. Технические условия»
