Резервуары стальные горизонтальные цилиндрические РГС
| Номер в ГРСИ РФ: | 97144-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО «Татнефть-АЗС-Северо-Запад», г. Санкт-Петербург |
|
97144-25: Описание типа
2025-97144-25.pdf
|
Скачать | 294.8 КБ |
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97144-25 | ||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||
| Модель | РГС | ||||||||||||
| Модификации |
РГС-50 (25+25) РГС-50 (40+10) РГС-50 |
||||||||||||
| Приказы |
№2754 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | aac15de7-034b-64b4-1fb1-f5f78c85777f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Татнефть-АЗС-Северо-Запад», РОССИЯ, 196246, г. Санкт-Петербург, ш. Пулковское, д. 32А, литера А
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97144-25: Описание типа
2025-97144-25.pdf
|
Скачать | 294.8 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары изготовлены в следующих модификациях: РГС-50 (25+25) с заводским номером 113, РГС-50 (40+10) с заводским номером 114, РГС-50 с заводским номером 115.
Резервуары РГС-50 (25+25) и РГС-50 (40+10) состоят из двух секций. Секции разделены между собой перегородкой.
Установка резервуаров РГС - подземная.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочные таблички резервуаров. Маркировочные таблички крепятся к резервуарам.
Резервуары РГС-50 (25+25) с заводским номером 113, РГС-50 (40+10) с заводским номером 114, РГС-50 с заводским номером 115 расположены на территории АЗС № 318, ООО «Татнефть-АЗС-Северо-Запад» по адресу: г. Санкт-Петербург, Парголово, Осиновая роща, ш. Горское, д. 1, лит. А.
Эскиз общего вида резервуаров РГС приведен на рисунках 1, 2. Маркировочные таблички и горловины резервуаров приведены на рисунках 3, 4, 5.
Нанесение знака поверки на средство измерений не предусмотрено.

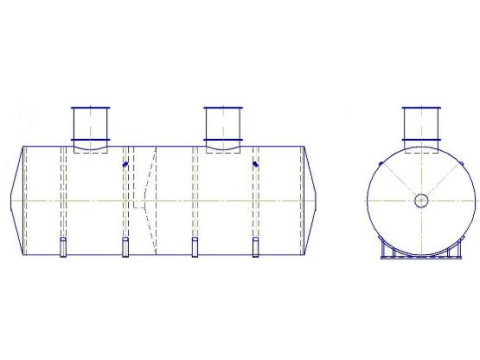

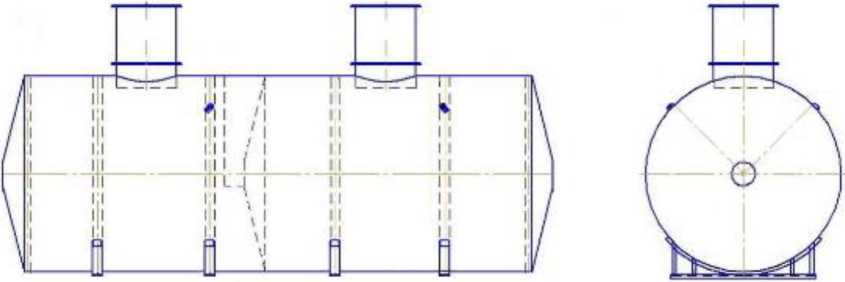

Рисунок 1 - Эскиз общего вида резервуаров РГС-50 (25+25), РГС-50 (40+10)

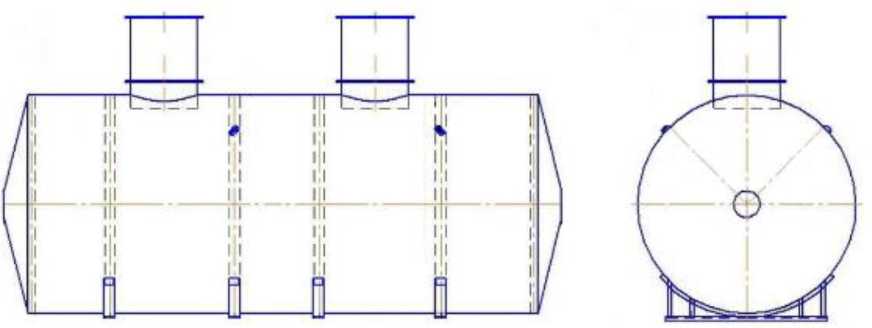

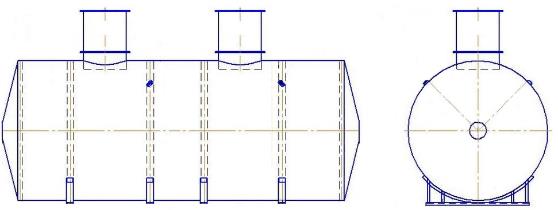

Рисунок 2 - Эскиз общего вида резервуара РГС-50

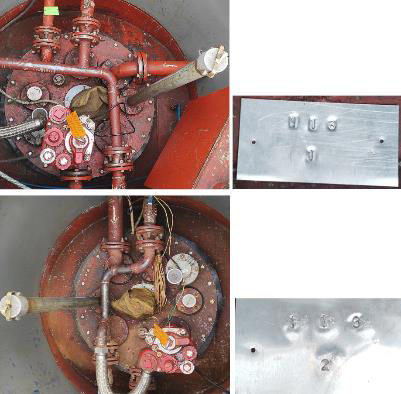

Рисунок 3 - Маркировочные таблички и горловины резервуара РГС-50 (25+25) зав.№ 113

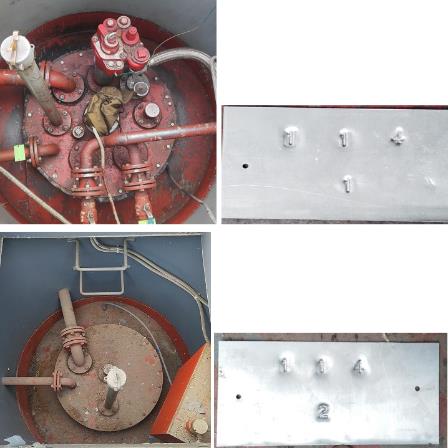

Рисунок 4 - Маркировочные таблички и горловины резервуара РГС-50 (40+10) зав.№ 114

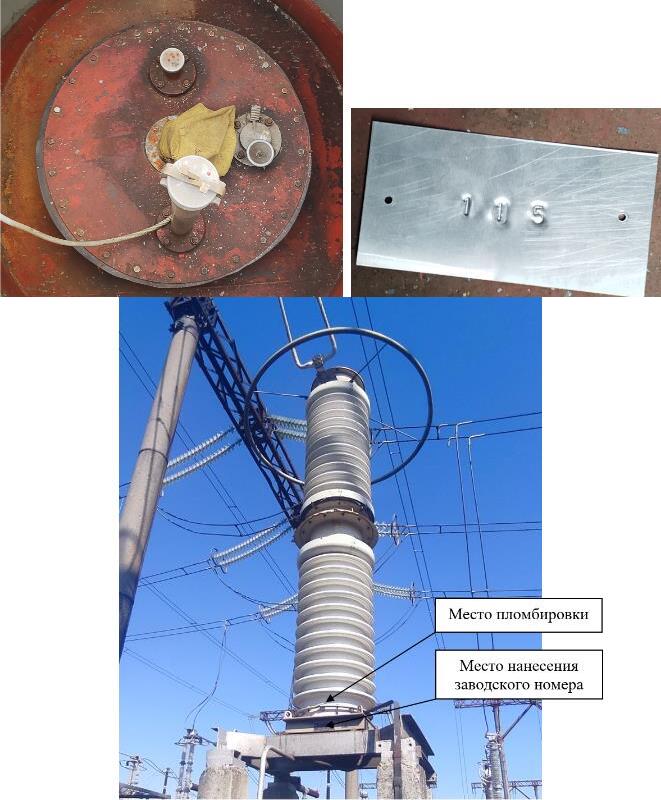

Рисунок 5 - Маркировочная табличка и горловина резервуара РГС-50 зав.№ 115
Пломбирование резервуаров РГС не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
З |
Заводской номер | ||
|
113 |
114 |
115 | |
|
Номинальная вместимость, м3 |
50 |
50 |
50 |
|
Номинальная вместимость секции №1, м3 |
25 |
40 |
- |
|
Номинальная вместимость секции №2, м3 |
25 |
10 |
- |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 (25+25) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
2 экз. |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 (40+10) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
